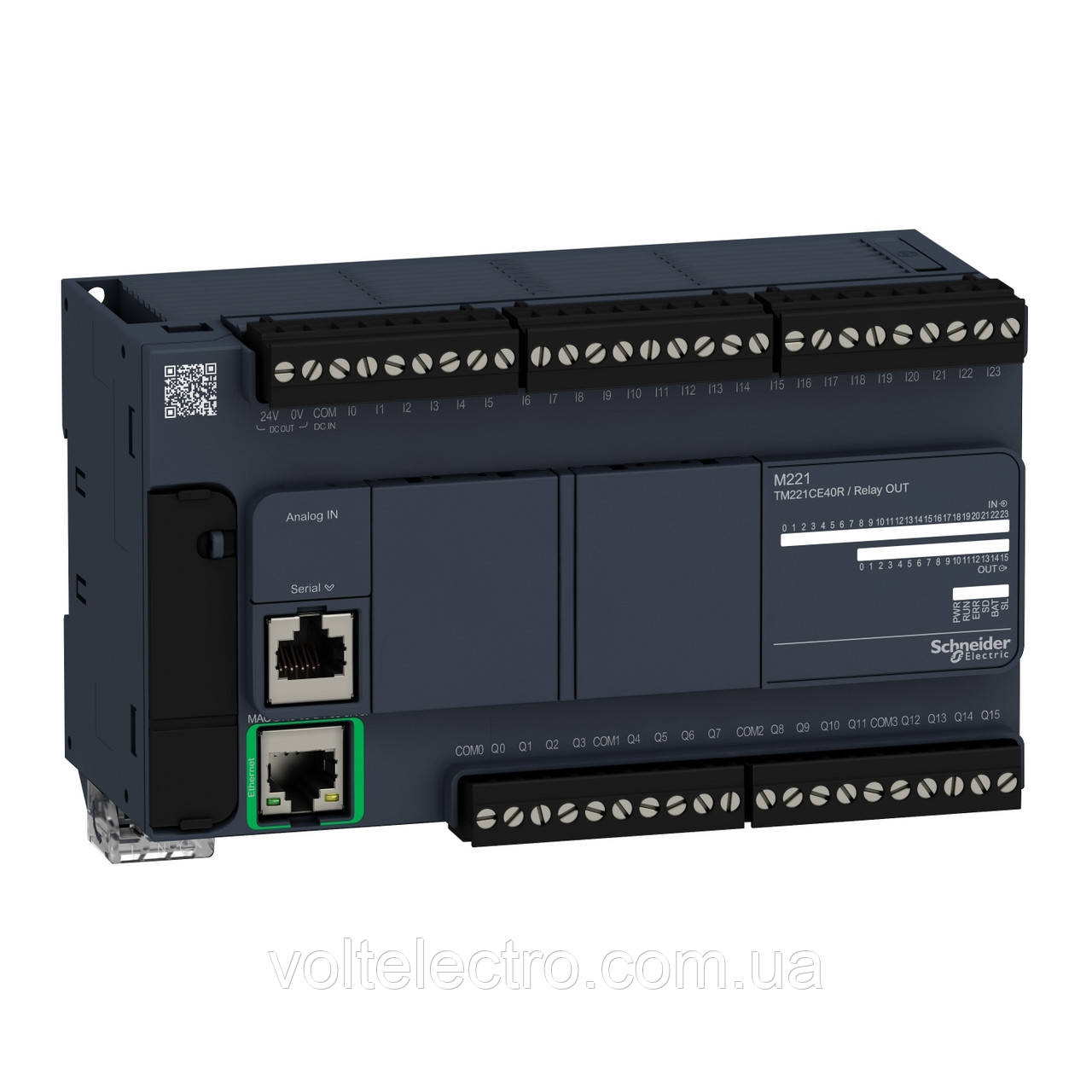

ПЛК M221 40 ВХ/ВИХ РЕЛЕ 1RS485 1ETH

TM221CE40R



Основні документи

Паспорт продукту

Інструкція користувача









Каталог

Цей продукт сумісний із

Аксесуари (7)

action_layer_backward

Опції (



Опис

Цей продукт є частиною лінійки Modicon M221, пропозиції програмованих логічних контролерів для провідних архітектур. Цей логічний контролер забезпечує 24 дискретні входи та 16 релейних виходів Ethernet з роздільною здатністю 10 біт, нормально відкритий релейний вихід. Це логічний контролер Modicon з номінальною напругою живлення від 100 В до 240 В змінного струму, вихідною напругою від 5 В до 125 В постійного струму, від 5 В до 250 В змінного струму та вихідним струмом 2 А з логікою споживання або джерела входу. Цей продукт вимагає мінімального встановлення та забезпечує надзвичайну універсальність. Інтегровані з’єднання: USB-порт із роз’ємом mini B USB 2,0, неізольоване послідовне з’єднання Serial 1 із роз’ємом RJ45 та інтерфейсом RS232/RS485 та Ethernet із роз’ємом RJ45. Це контролер Modicon M221 із мережевою частотою 50/60 Гц, 256 КБ для внутрішньої пам’яті змінних, оперативної пам’яті для програм користувача та даних, вбудованою флеш-пам’яттю 256 КБ і пам’яттю SD-карти 2 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 160 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Вага 0,456 кг. Цей продукт сертифікований CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC і CULus. Він відповідає стандартам EN/IEC 60664-1, EN/IEC 61131-2 і EN/IEC 61010-2-201. Він підтримує кріплення на DIN-рейку.



Технічні характеристики

Головна

Серія продукту	Modicon M221
Тип виробу або компоненту	Logic controller
[Us] номінальна напруга мережі	100...240 V Змінний струм
discrete input number	24, дискретного входа в соответствии с МЕК 61131-2 тип 1
analogue input number	2 на 0...10 V
Тип дискретного виходу	Нормально открытое реле
discrete output number	16 Реле
discrete output voltage	5...125 V постоянного тока 5...250 V переменного тока
discrete output current	2 A

Додаткове

количество дискретных входов/выходов	40
maximum number of I/O expansion module	7 для релейного выхода
Межі напруги живлення	85…264 В
Частота мережі	50/60 Гц
Максимальний пусковий струм	40 А
maximum power consumption in VA	70 В·А на 100...240 V with max number of I/O expansion module 41 В·А на 100...240 V without I/O expansion module
power supply output current	0,52 А 5 В для expansion bus 0,24 А 24 В для expansion bus
тип логики дискретного входа	Потребитель или источник тока (положительный / отрицательный)
Напруга дискретного входу	24 V
тип напруги дискретного входу	DC
Роздільна здатність аналогового входу	10 bits
значение LSB	10 mV
conversion time	1 мс на канал + 1время цикла контроллера для аналоговых входов аналогового входа
допустимое перенапряжение на входах	+/- 30 V Постійний струм для 5 мин (Максимум) для Аналоговий вхід +/- 13 V Постійний струм (permanent) для Аналоговий вхід
гарантированное состояние напряжения 1	>= 15 V для Вхід
гарантированное напряжение в состоянии 0	<= 5 V для Вхід
discrete input current	7 мА для дискретного вх. 5 мА для быстр. вх.
входное сопротивление	3.4 kOhm для дискретного вх. 100 кОм для Аналоговий вхід 4.9 kOhm для быстр. вх.
время отклика	35 µs turn-off, I2...I5 клемм(ы) для Вхід 10 ms turn-on для output 10 ms turn-off для output 5 µs turn-on, I0, I1, I6, I7 клемм(ы) для быстр. вх. 35 µs turn-on, при помощи клемм клемм(ы) для Вхід 5 µs turn-off, I0, I1, I6, I7 клемм(ы) для быстр. вх. 100 µs turn-off, при помощи клемм клемм(ы) для Вхід
настраиваемое время фильтрации	0 ms для Вхід 3 ms для Вхід 12 ms для Вхід
предел выходного напряжения	125 V Постійний струм 277 V Змінний струм
Maximum current per output common	7 А
Абсолютна похибка виміру	+/- 1 % полного диапазона для аналогового входа
electrical durability	100000 циклів AC-12, 120 V, 240 В·А, Резистивні 100000 циклів AC-12, 240 V, 480 В·А, Резистивні 300000 циклів AC-12, 120 V, 80 В·А, Резистивні 300000 циклів AC-12, 240 V, 160 В·А, Резистивні 100000 циклів AC-15, cos phi = 0,35, 120 V, 60 В·А, Індуктивність 100000 циклів AC-15, cos phi = 0,35, 240 V, 120 В·А, Індуктивність 300000 циклів AC-15, cos phi = 0,35, 120 V, 18 В·А, Індуктивність 300000 циклів AC-15, cos phi = 0,35, 240 V, 36 В·А, Індуктивність 100000 циклів AC-14, cos phi = 0,7, 120 V, 120 В·А, Індуктивність 100000 циклів AC-14, cos phi = 0,7, 240 V, 240 В·А, Індуктивність 300000 циклів AC-14, cos phi = 0,7, 120 V, 36 В·А, Індуктивність 300000 циклів AC-14, cos phi = 0,7, 240 V, 72 В·А, Індуктивність 100000 циклів DC-12, 24 В, 48 В, Резистивні 300000 циклів DC-12, 24 В, 16 В, Резистивні 100000 циклів DC-13, 24 В, 24 В, индуктивный (L/R = 7 мс) 300000 циклів DC-13, 24 В, 7,2 В, индуктивный (L/R = 7 мс)
частота перемикання	20 операций переключ./мин with maximum load
Механічна зносостійкість	20000000 циклів для релейного выхода
минимальная нагрузка	1 мА на 5 В Постійна напруга для релейного выхода
тип захисту	Without protection на 5 А
время возврата	1 с
ёмкость памяти	256 kB для user application and data RAM с 10000 instructions 256 kB для internal variables RAM
data backed up	256 kB встроенной флэш-памяти для backup of application and data
data storage equipment	2 GB SD card (опционально)
battery type	BR2032 литиевая неперезаряжаемая, время автономной работы: 4 рік(роки)
время резервирования	1 year на 25 °C (прерыванием питания)
время выполнения 1 килоинструкции	0,3 мс для событийной и периодической задачи
Execution time per instruction	0.2 µs булевой операции
Exct time for event task	60 µs response time
максимальный размер объектной области	8000 %MW слов памяти 255 %TM таймеров 512 %KW слов констант 255 %C счётчиков 512 %M битов памяти
Часы реального времени	With
отклонение часов	<= 30 s/month на 25 °C
regulation loop	Adjustable PID regulator до 14 одновременных циклов
количество счётных входов	4 быстр. вх. (HSC режим) на 100 кГц 32 bits
counter function	Однофазный A/B Импульс / направление
Тип вбудованих клем	Порт USB з mini B USB 2.0 разъёмом Неизолированная последовательная линия serial 1 з RJ45 разъёмом та RS232/RS485 Ethernet з RJ45 разъёмом
Живлення ланцюгів керування	(Serial)питание последовательной линии 5 В, <200 мА
швидкість передачі	1.2...115.2 кбит/сек (115. 2кбит/сек по умолчанию) для шины длиной 15 м для RS485 1.2...115.2 кбит/сек (115. 2кбит/сек по умолчанию) для шины длиной 3 м для RS232 480 Мбит/сек для USB
протокол коммуникационного порта	Порт USB USB протокол - SoMachine-Network Неизолированная последовательная линия Modbus протокол мастер/слейв - RTU/ASCII or SoMachine-Network Ethernet протокол
port Ethernet	10BASE-T/100BASE-TX 1 порт с 100 м copper cable
Служба обміну даними	Клиент DHCP Modbus TCP клиент Ethernet/IP adapter Modbus TCP клиент Modbus TCP slave устройство
Місцева сигналізація	ДляPWR 1 світлодіод (Зелений) ДляRUN 1 світлодіод (Зелений) Дляошибки модуля (ERR) 1 світлодіод (Червоний) Длядоступа к карте SD (SD) 1 світлодіод (Зелений) ДляBAT 1 світлодіод (Червоний) Длясостояния ввода/вывода 1 світлодіод на кожен канал (Зелений) ДляSL 1 світлодіод (Зелений) ДляACT Активність мережі Ethernet (Зелений) Длялиния (состояние линии) Лінія мережі Ethernet (жовтий)
Тип підключення	Знімний клемний блок з гвинтовими затискачами for inputs Знімний клемний блок з гвинтовими затискачами для выходов блок контактов, 3 клемм(ы) для подключения питания 24В постоянного тока Роз'єм, 4 клемм(ы) for analogue inputs Mini B USB 2.0 Роз'єм для терминала программирования
Maximum cable distance between devices	Shielded cable <10 м для быстр. вх. Unshielded cable <30 м для output Unshielded cable <30 м для Цифровий вхід Unshielded cable <1 м для Аналоговий вхід
ізоляція	Between input and internal logic в 500 В Змінний струм Неизолированный между аналоговым входом и внутренней логикой Неизолированный между анлоговыми входами Между питанием и землёй в 1500 В Змінний струм Between sensor power supply and ground в 500 В Змінний струм Between input and ground в 500 В Змінний струм Between output and ground в 1500 В Змінний струм Меджду питанием и внутренней логикой в 2300 В Змінний струм Between sensor power supply and internal logic в 500 В Змінний струм Between output and internal logic в 2300 В Змінний струм Between Ethernet terminal and internal logic в 500 В Змінний струм Between supply and sensor power supply в 2300 В Змінний струм
Маркування	СЕ
электропитание датчика	24 В DC на 250 мА питание от контроллера
монтажная основа	ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 плата или панель с монтажным набором
Висота	90 мм
Глибина	70 мм
Ширина	160 мм
Маса нетто	0,456 кг

Екологічна оцінка

Стандарти	EN/IEC 60664-1 EN/IEC 61131-2 EN/IEC 61010-2-201
Сертифікація виробу	DNV-GL EAC ABS cULus LR RCM CSA IACS E10
Характеристики зовнішнього середовища	Ordinary and hazardous location
Стійкість до електростатичного розряду	8 кВ в повітрівідповідно доEN/IEC 61000-4-2 4 кВ при контактівідповідно доEN/IEC 61000-4-2
устойчивость к электромагнитным полям	10 В/м 80 MHz...1 GHz в соответствии с EN/IEC 61000-4-3 3 В/м 1,4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2...2,7 ГГц в соответствии с EN/IEC 61000-4-3
Стійкість до магнітних полів	30 А/м 50/60 Гцвідповідно доEN/IEC 61000-4-8
устойчивость к быстрым переходным процессам	2 кВ в соответствии с EN/IEC 61000-4-4 (линии электропередач) 2 кВ в соответствии с EN/IEC 61000-4-4 (релейного выхода) 1 кВ в соответствии с EN/IEC 61000-4-4 (I/O) 1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet линия) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательная линия)
устойчивость к перенапряжению	2 кВ силовые линии переменного тока Звичайний режим в соответствии с EN/IEC 61000-4-5 2 кВ релейного выхода Звичайний режим в соответствии с EN/IEC 61000-4-5 1 кВ I/O Звичайний режим в соответствии с EN/IEC 61000-4-5 1 кВ shielded cable Звичайний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ силовые линии постоянного тока Диференційний режим в соответствии с EN/IEC 61000-4-5 1 кВ силовые линии переменного тока Диференційний режим в соответствии с EN/IEC 61000-4-5 1 кВ релейного выхода Диференційний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ силовые линии постоянного тока Звичайний режим в соответствии с EN/IEC 61000-4-5
устойчивость к наведенным помехам	10 В 0,15...80 MГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 MHz в соответствии с Морской сертификат (LR, ABS, DNV, GL) 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL)
электромагнитная эмиссия	Наведенные помехи - испытательный уровень: 79 децибелов на микровольт/минута QP / 66 децибелов на микровольт/минута AV силовые линии переменного тока) на 0,15…0,5 МГц в соответствии с EN/IEC 55011 Наведенные помехи - испытательный уровень: 73 децибелов на микровольт/минута QP/60 децибелов на микровольт/минута AV силовые линии переменного тока) на 0,5…300 МГц в соответствии с EN/IEC 55011 Наведенные помехи - испытательный уровень: 120...69 децибелов на микровольт/минута QP линии электропередач) на 10…150 кГц в соответствии с EN/IEC 55011 Наведенные помехи - испытательный уровень: 63 децибелов на микровольт/минута QP линии электропередач) на 1,5…30 МГц в соответствии с EN/IEC 55011 Излучаемые помехи - испытательный уровень: 40 децибелов на микровольт/минута QP класс А 10 m) на 30…230 МГц в соответствии с EN/IEC 55011 Наведенные помехи - испытательный уровень: 79...63 децибелов на микровольт/минута QP линии электропередач) на 150…1500 кГц в соответствии с EN/IEC 55011 Излучаемые помехи - испытательный уровень: 47 децибелов на микровольт/минута QP класс А 10 m) на 200…1000 МГц в соответствии с EN/IEC 55011
Стійкість до коротких переривів споживання	10 мс
температура окружающей среды при работе	-10…55 °C (горизонтальная установка) -10…35 °C (vertical installation)
Температура навколишнього повітря для збер	-25…70 °C
відносна вологість	10…95 %, Без утворення конденсату (в работе) 10…95 %, Без утворення конденсату (in storage)
Ступінь захисту IP	IP20 с защитной крышкой
Ступінь забруднення	<= 2
Висота над рівнем моря	0...2000 м
Висота зберігання	0…3000 м
вібростійкість	3.5 mm на 5…8,4 Гц на symmetrical rail 3.5 mm на 5…8,4 Гц на монтаж панели 1 Гн на 8,4…150 Гц на symmetrical rail 1 Гн на 8,4…150 Гц на монтаж панели
ударостійкість	98 m/s² для 11 мс

Тип упаковки

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	11,09 см
Ширина 1 упаковки	14,183 см
Довжина 1 упаковки	21,085 см

Dimensions Drawings

Dimensions

Mounting and Clearance

Mounting on a Rail



Direct Mounting on a Panel Surface



(1)

Install a mounting strip





Mounting Hole Layout



Mounting

Correct Mounting Position

Acceptable Mounting Position

Incorrect Mounting Position



Clearance

Connections and Schema

Digital Inputs

Wiring Diagram (Positive Logic)



(*)

Type T fuse





Wiring Diagram (Negative Logic)



(*)

Type T fuse





Connection of the Fast Inputs



I0, I1, I6, I7







Relay Outputs

Negative Logic (Sink)



(*)

Type T fuse

(1)

The COM0, COM1, COM2 and COM3 terminals are not connected internally.

(2)

To improve the life time of the contacts, and to protect from potential inductive load damage, you must connect a free wheeling diode in parallel to each inductive DC load or an RC snubber in parallel of each inductive AC load

B

 Sink wiring (negative logic)





Positive Logic (Source)



(*)

Type T fuse

(1)

The COM0, COM1, COM2 and COM3 terminals are not connected internally.

(2)

To improve the life time of the contacts, and to protect from potential inductive load damage, you must connect a free wheeling diode in parallel to each inductive DC load or an RC snubber in parallel of each inductive AC load

A

Source wiring (positive logic)







Analog Inputs



The (-) poles are connected internally.









Pin	Wire Color
0 V	Black
AN1	Red
0 V	Black
AN0	Red





Ethernet Connection



Pin N°	Signal
1	TD+
2	TD-
3	RD+
4	-
5	-
6	RD-
7	-
8	-





USB Mini-B Connection



SL1 Connection

SL1



N °	RS 232	RS 485
1	RxD	N.C.
2	TxD	N.C.
3	RTS	N.C.
4	N.C.	D1
5	N.C.	D0
6	CTS	N.C.
7	N.C*.	5 Vdc
8	Common	Common



N.C.: not connected

* : 5 Vdc delivered by the controller. Do not connect.
