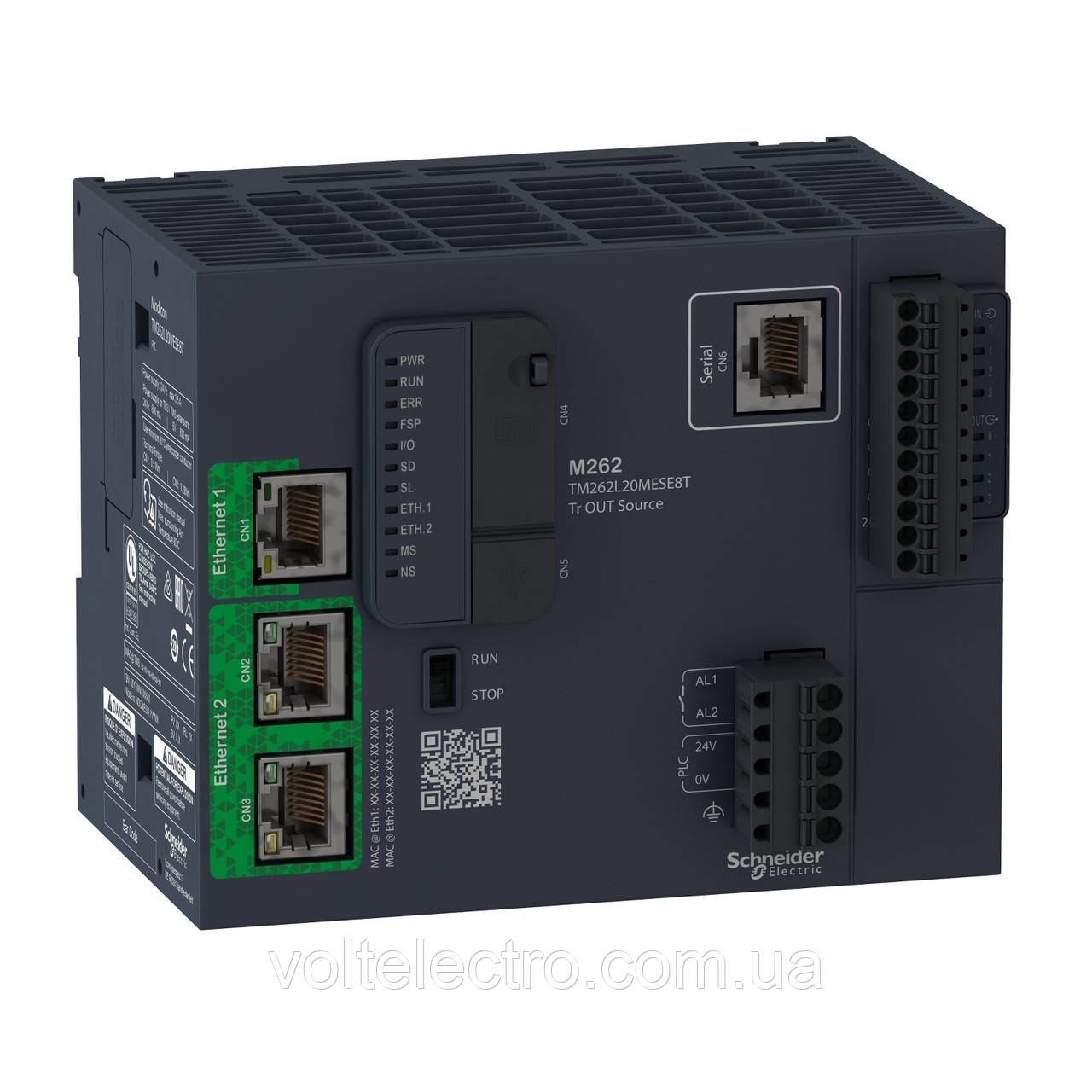

Логічний контролер Modicon M262 8 вх/вих 24 В DC TM262L20MESE8T

Логічний контролер, Modicon M262, 3 нс/інструкція, Ethernet

TM262L20MESE8T

Паспорт продукту

Інструкція користувача

Інструкція

Каталог



Опис

Контролери логіки/руху Modicon M262 розроблені для машин, які потребують високої продуктивності, сумісні з IIoT і поєднують програми керування логікою, рухом і безпекою. TM262L10MESE8T спеціалізується на логічному управлінні 4 швидкими цифровими входами та 4 швидкими цифровими виходами. Вони контролюють рух за допомогою незалежної осі в EtherNet/IP. У цей логічний контролер вбудовано дві мережі на основі Ethernet (EtherNet/IP, Modbus/TCP), один послідовний порт (протоколи Modbus, ASCII, Machine Expert). Modicon M262 — це логічні контролери/контролери руху з вбудованим підключенням до хмари, які визначають можливості кібербезпеки, підтримують моніторинг, аналітику та прогнозують обслуговування. Контролер живиться від неізольованого джерела живлення 24 В постійного струму, має вбудований захист від перевантаження, вбудований двоядерний процесор, досягає продуктивності 3 нс/інструкцію. Цей логічний контролер має одну комунікаційну шину (Ethernet, CANopen), одну шину вводу-виводу, один порт вводу-виводу. Він має ширину 125 мм, глибину 90 мм і висоту 100 мм. Вага 0,665 кг. Цей контролер розроблено для обладнання, яке потребує інтегрованого підключення до IIoT або зашифрованого зв’язку. Сертифіковано CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual, відповідає UL 61010-1/-2-201, CSAC22,2 № 61010-1/-2-201, ANSI/ISA 12-12 -01, EN 61131-2. Цей контролер сумісний із модулем інтелектуального зв’язку TMS CANopen, модулями розширення Modicon TM3 IO та налаштований EcoStruxure Machine Expert. Логічний контролер Modicon M262 встановлюється на DIN-рейку 35 мм із замками. Контролери логіки/руху Modicon M262 містять протоколи IIoT і шифрування для забезпечення прямого підключення до хмари та цифрових послуг.

Технічні характеристики

Головна

Серія продукту	Logic/motion controller - Modicon M262
Тип виробу або компоненту	Logic controller
[Us] номінальна напруга живлення	24 В Постійний струм - 15...20 %
количество дискретных входов/выходов	8
Підключення вище	IIoT-ready machine to cloud Connected machine to plant

Додаткове

Межі напруги живлення	20,4…28,8 В Постійна напруга
PLC Power Consumption	82 В
Максимальний пусковий струм	40 А
Number of overvoltage protection	With
discrete input number	4, дискретного входа быстр. вх. в соответствии с МЕК 61131-2 тип 1
Напруга дискретного входу	24 V
тип напруги дискретного входу	DC
тип логики дискретного входа	Приёмник
гарантированное состояние напряжения 1	>= 15 V для DC
гарантированное напряжение в состоянии 0	<= 5 V для DC
discrete input current	7,5 мА для быстр. вх.
входное сопротивление	2.81 kOhm для Вхід
время отклика	<= 1 µs turn-on, I0...I3 клемм(ы) для быстр. вх. <= 1 µs turn-off, I0...I3 клемм(ы) для быстр. вх. <= 1 µs turn-on, Q0...Q3 клемм(ы) для быстр. вых. <= 1 µs turn-off, Q0...Q3 клемм(ы) для быстр. вых.
настраиваемое время фильтрации	0.001 ms для быстр. вх. 0.002 ms для быстр. вх. 0.005 ms для быстр. вх. 0.01 ms для быстр. вх. 0.05 ms для быстр. вх. 0.1 ms для быстр. вх. 0.5 ms для быстр. вх. 1 ms для быстр. вх. 4 ms для быстр. вх. 12 ms для быстр. вх.
discrete output number	4 транзистор быстр. вых.
discrete output voltage	24 V постоянного тока
discrete output current	0.5 A для быстр. вых. (Q0...Q3)
Тип дискретного виходу	Транзистор
discrete output logic	Source
предел выходного напряжения	30 V DC
Maximum current per output common	0,5 А с Q0...Q3 канал для быстр. вых.
Maximum output frequency	300 кГц
точність	+/- 0.1 % на 0,02…0,1 кГц для быстр. вых. +/- 1 % на 0,1…1 кГц для быстр. вых.
Maximum leakage current	10 мкА для output
Maximum tungsten load	<1,5 В
тип захисту	Захист від короткого замикання Захист від включення зі зворотною полярністю Захист від короткого замикання
время возврата	200 мс автоматическая перезагрузка быстр. вых.
maximum number of I/O expansion module	7 для TM3 IO module (удалён. архитектура ввода/вывода) 7 для TM3 IO module (местн. архитектура ввода/вывода) 64 для TM3, TM5 or TM7 IO island (distributed архитектура ввода/вывода)
время выполнения 1 килоинструкции	0,003 мс
ёмкость памяти	32 MB для программы RAM 32 MB для OS/website RAM 192 MB для system memory RAM
data backed up	1 Гбайт встроенной флэш-памяти для резервирования программ пользователя
data storage equipment	<= 32 GB SDHC card (опционально)
время резервирования	1000 h на 25 °C
структура применения	8 событийных задач 4 циклические задачи 3 циклические задачи + 1 свободная задача 8 внешних событийных задач
Часы реального времени	With
отклонение часов	<= 10 s/month на 25 °C
cycle time	0,5 мс
positioning functions	Libraries axes coordinated функция
Тип вбудованих клем	Ethernet 1 з RJ45 разъёмом та 10/100BASE-T Ethernet 2 з 2 RJ45 разъёмом та 100/1000BASE-T Serial link з RJ45 разъёмом та RS232/RS485 Smart Communication Bus TM3 IO bus Мини USB тип В
швидкість передачі	115 kbit/s для шины длиной 15 м для RS485 115 kbit/s для шины длиной 3 м для RS232 480 Мбит/сек для шины длиной 3 м для USB 10/100 Мбит/с для Ethernet1 10/100/1000 Mbit/s для Ethernet2
протокол коммуникационного порта	Ethernet/IP adapter Ethernet/IP scanner Modbus TCP client/server Modbus TCP IO scanner Modbus TCP NVL Ethernet RSTP Modbus SL client/server Modbus SL IO scanner Modbus SL modem management Machine Expert ASCII manager ASCII modem management
Максимальна кількість підключених пристро	Ethernet/IP <64 Modbus TCP <64 Modbus TCP/EtherNet/IP <128
Служба обміну даними	MQTTs OPC UA server (Encrypt) OPC UA client (Encrypt) HTTPs Methods (API) Web server Web visu TLS 1.2 TLS 1.3 SNTP NTP client/server FTP client/server FTPs server SQL client (remote access) Клиент DHCP DHCP server DNS client POP3s client SMTP client SNMP client/server
Місцева сигналізація	ДляPWR 1 світлодіод (green/red) ДляRUN 1 світлодіод (green/red) ДляERROR (fault) 1 світлодіод (green/red) Дляstop forced 1 світлодіод (green/red) Дляошибки ввода/вывода (I/O) 1 світлодіод (green/red) ДляSD card activity 1 світлодіод (green/orange) ДляSL activity 1 світлодіод (green/orange) ДляETH1 state 1 світлодіод (green/red) ДляETH2 state 1 світлодіод (green/red) ДляEIP MS 1 світлодіод (green/red) ДляEIP NS 1 світлодіод (green/red)
тип подключения	Знімний клемник із пружинним затискачемfor inputs and outputs знімний клемник із пружинним затискачемдля подключения питания 24В постоянного тока
Maximum cable distance between devices	Shielded cable <3 м для быстр. вх. Shielded cable <3 м для быстр. вых. Unshielded cable <50 м для Вхід Unshielded cable <50 м для output Shielded cable <30 м для RS485 link Shielded cable <15 м для RS232
ізоляція	Between fast input and internal logic в 550 В Змінний струм Неизолированный между входами Between output and internal logic в 550 В Змінний струм Неизолированный между выходами Between input and output в 550 В Змінний струм Меджду питанием и внутренней логикой в 550 В Змінний струм Не изолированный между питанием и землёй
устойчивость к перенапряжению	1 кВ силовые линии постоянного тока Звичайний режим в соответствии с EN/IEC 61000-4-5 1 кВ shielded cable Звичайний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ релейного выхода Диференційний режим в соответствии с EN/IEC 61000-4-5 1 кВ вх. Звичайний режим в соответствии с EN/IEC 61000-4-5 1 кВ транзисторного выхода Звичайний режим в соответствии с EN/IEC 61000-4-5
монтажная основа	ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 плата или панель с монтажным набором
Висота	100 мм
Глибина	90 мм
Ширина	125 мм
Маса нетто	0,655 кг

Dimensions Drawings

Side and Front Views

Mounting and Clearance

Correct Mounting Position



Acceptable Mounting Position



Incorrect Mounting Positions



Minimum Clearances

Connections and Schema

Encoder RS422 / 24 VDC

(1) Encoder

(2) Return Option

(3) Encoder Sub-D



Encoder RS422 / 5 VDC or Push Pull

(1) Encoder

(2) Return Option

(3) Encoder Sub-D



Encoder SSI

(1) Encoder

(2) Return Option

(3) Encoder Sub-D
