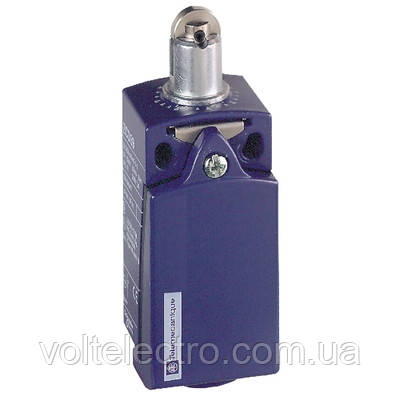

Кінцевий вимикач ролик плунжер OsiSense XC XCKD NC+NO IP67
- Немає в наявності
- Код: XCKD2102P16
1 555,23 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кінцевий вимикач ролик плунжер OsiSense XC XCKD NC+NO IP67
1 555,23 ₴
Немає в наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
КІНЦ. ВИМИКАЧ РОЛИК-ПЛУНЖЕР NC+NO
XCKD2102P16
Основні документи
Технічні характеристики
| Серія продукту | Кінцеві вимикачі Telemecanique XC Standard |
|---|---|
| Назва серії | Стандартный формат |
| Тип виробу або компоненту | Кінцевий вимикач |
| Назва пристрою | XCKD |
| Конструкція датчика | Компактна форма С відповідно доCENELEC EN 50047 |
| Тип корпусу | Фіксований |
| Тип головки | Головка плунжера |
| Матеріал | Метал |
| Матеріал корпусу | Сплав zamak |
| Матеріал головки | Сплав zamak |
| Режим фіксації | Корпусом |
| Рух робочої головки | Лінійний |
| Тип рукоятки | Плунжер з роликом із пружинним поверненням Метал |
| Тип підведення | Підведення збоку, 2 напрямки |
| Кількість полюсів | 2 |
| Тип та склад контакту | 1 Н.З. + 1 Н.В. |
| Експлуатація контакту | Миттєва дія |
| Активація вимикача | 30° кулачком |
|---|---|
| Тип підключення | Гвинтові затискачі, момент затяжки: 1 x 0,34...2 x 1,5 мм² |
| Кабельний ввід | 1 введення з різьбленням під кабельний сальник M16 x 1,5 4…8 мм |
| Форма ізоляції контактів | Zb |
| Пряме розмикання | З |
| Мінімальне зусилля, необхідне прямого розм | 36 Н |
| Мінімальне зусилля для відключення | 12 Н |
| Максимальна швидкість активації | 0,5 м/с |
| Повторюваність позиціонування | 0,1 мм у точках спрацьовування З 1 мільйоном циклів комутації |
| Кодове позначення контакту | A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доEN 60947-5-1 A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доIEC 60947-5-1 додаток А Q300, DC-13 (Ue = 250 В), Ie = 0,27 А відповідно доEN 60947-5-1 Q300, DC-13 (Ue = 250 В), Ie = 0,27 А відповідно доIEC 60947-5-1 додаток А |
| [Ui]Номінальна напруга ізоляції | 300 В відповідно доUL 508 500 В(ступінь забруднення3) відповідно доIEC 60947-1 300 В відповідно доCSA C22.2 № 14 |
| Максимальний опір на клемах | 25 МОм відповідно доПЕК 60255-7 категорія 3 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доIEC 60664 6 кВ відповідно доIEC 60947-1 |
| Захист від короткого замикання | 10 А Картридж Запобіжник, тип gG |
| Електрична зносостійкість | 5000000 циклів, DC-13, 120 В, 4 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5, Постійний струм відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 24 В, 10 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5, Постійний струм відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 48 В, 7 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5, Постійний струм відповідно доIEC 60947-5-1 додаток С |
| Механічна зносостійкість | 10000000 циклів |
| Ширина | 31 мм |
| Висота | 65 мм |
| Глибина | 30 мм |
| Маса нетто | 0,185 кг |
| Опис затискачів ISO n°1 | (21-22)NC (13-14)NO |
| Ударостійкість | 50 gn для 11 мс відповідно доМЕК 60068-2-27 |
|---|---|
| Вібростійкість | 25 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6 |
| Ступінь захисту | IP66 відповідно доМЕК 60529 IP67 відповідно доМЕК 60529 |
| Ступінь ударозахисту | IK06 відповідно доEN 50102 |
| Клас захисту від ураження електричним стру | Клас I відповідно доIEC 61140 Клас I відповідно доNF C 20-030 |
| Робоча температура навколишнього повітря | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Захисна обробка | TC |
| Сертифікація виробу | CCC UL CSA |
| Стандарти | IEC 60947-5-1 CSA C22.2 № 14 IEC 60204-1 EN 60204-1 UL 508 EN 60947-5-1 |
Dimensions Drawings
Dimensions
(1)
Tapped entry for M16 x 1.5
(2)
2 elongated holes Ø 4.3 x 6.3 mm on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.
(3)
2 x Ø 3 holes for support studs, depth 4 mm.
Mounting and Clearance
Mounting with Cable Entry
Position of Cable Gland
(1)
Recommended
(2)
To be avoided
Setting-up
Plunger or Multi-directional Heads
Connections and Schema
Wiring Diagram
2-pole NC + NO Snap Action
Technical Description
Characteristics of Actuation
Switch Actuation by 30° Cam
Functionnal Diagram
(P)
Positive opening point
(A)
Cam displacement
(1)
NC contact with positive opening operation
(2)
Closed
(3)
Open
(4)
Tripping
(5)
Resetting
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Конструктивне виконання приводу | Важіль, регульований по довжині |
| Ступінь захисту IP | 67 |
