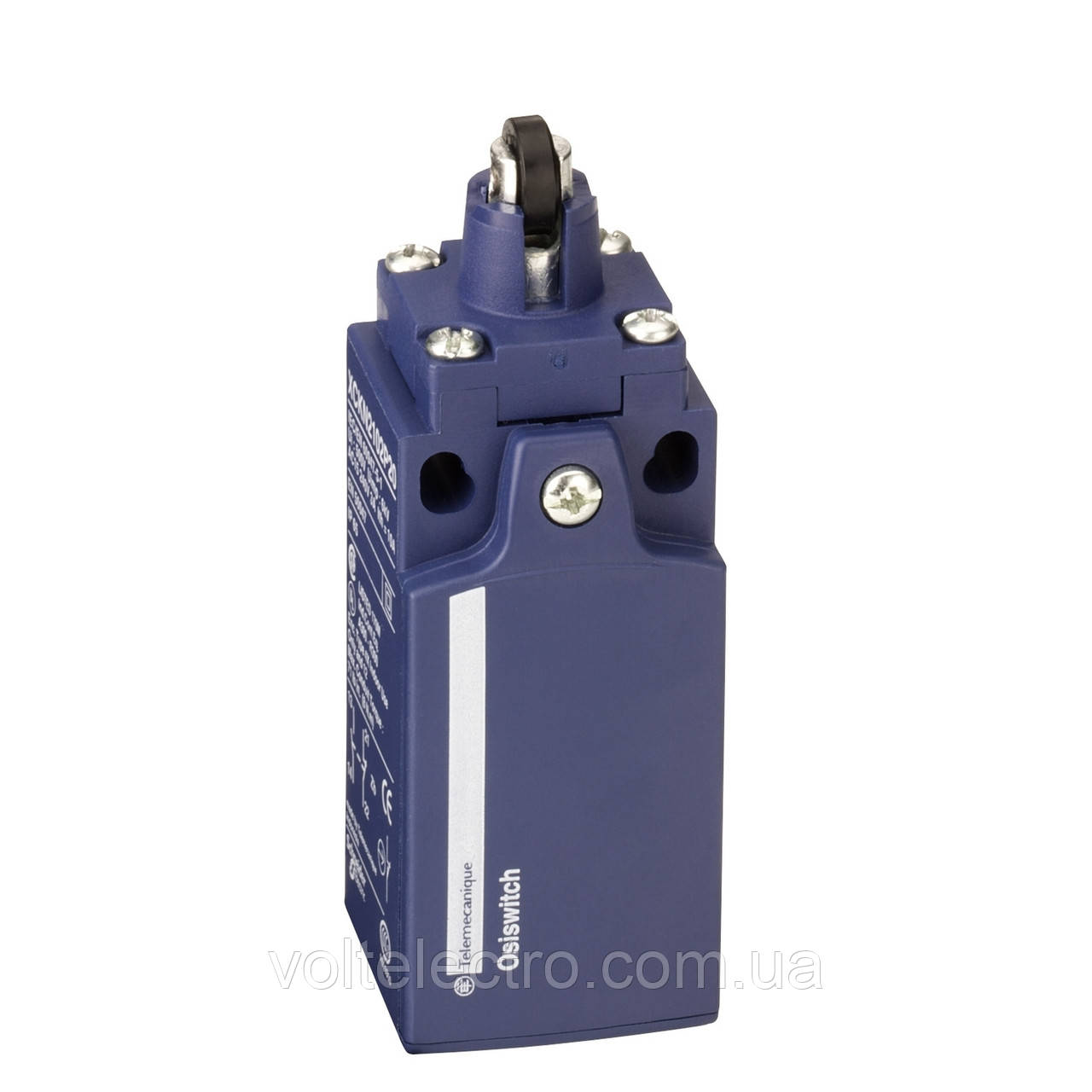

Кінцевий вимикач плунжер із роликом із пружинним поверненням 1NC + 1NO
- Немає в наявності
- Код: XCKN2103P20
797,26 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кінцевий вимикач плунжер із роликом із пружинним поверненням 1NC + 1NO
797,26 ₴
Немає в наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
| Виробник | Schneider Electric |
| Тип | Кінцевий вимикач |
| Серія | OsiSense XC |
| Тип актуатора | Плунжер із роликом із пружинним поверненням пластик |
| Тип корпусу | фіксований |
| Матеріал корпусу | пластик |
| Тип головки | плунжерна головка |
| Матеріал головки | пластик |
| Тип контактів | 1NC+1NO |
| Робота контактів | миттєва дія |
| Номінальний струм, А | |
| Ударостійкість, IK | IK04 |
| Ступінь захисту, IP | IP65 |
| Робоча температура, °C | -25...70 |
| Температура зберігання, °C | -40...70 |
| Довжина, мм | 30 |
| Ширина, мм | 30 |
| Висота, мм | 85 |
| Вага, кг | 0.145 |
Dimensions Drawings
Dimensions
(1)
1 tapped entry for M20 x 1.5
(2)
Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.
Mounting and Clearance
Mounting with Cable Entry
Position of Cable Gland
(1)
Recommended
(2)
To be avoided
Connections and Schema
Wiring Diagram
2-pole NC + NO Snap Action
Technical Description
Characteristics of Actuation
Switch Actuation by 30° Cam
Functionnal Diagram
(P)
Positive opening point
(A)
Cam displacement
(1)
NC contact with positive opening operation
(2)
Closed
(3)
Open
(4)
Tripping
(5)
Resetting
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість замикаючих контактів | 1 шт. |
| Кількість робочих положень | 2 |
| Кількість розмикальних контактів | 1 шт. |
| Номінальна сила струму | 6 А |
| Номінальна робоча напруга змінного струму | 250 В |
