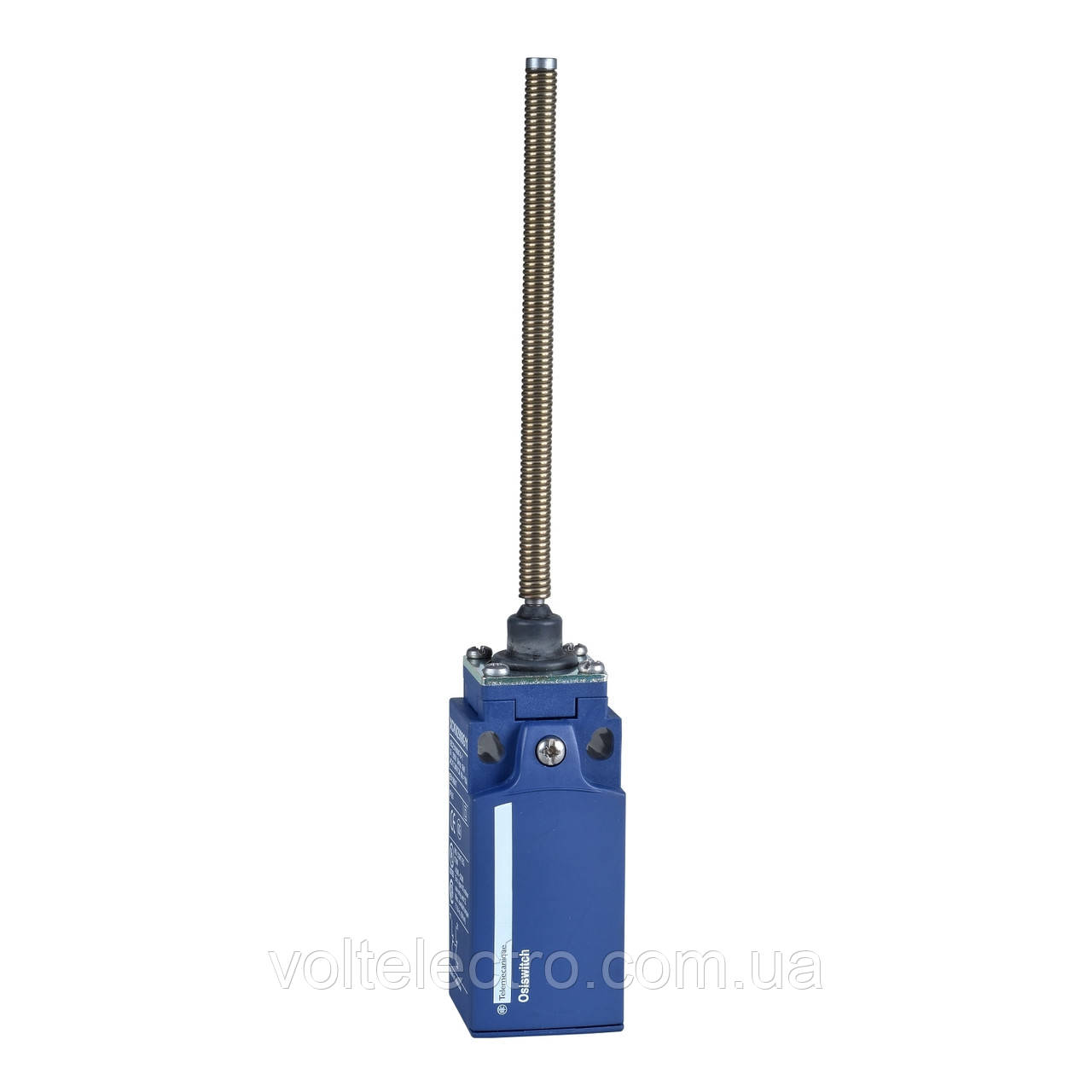

Кінцевий вимикач XC Standard, XCKN пружинний стержень 1NC + 1NO XCKN2108P20
1 009,57 ₴858,13 ₴
В наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
КІНЦ.ВІДКЛ.ТЕР.РОЛИК РЕГ.ДОВЖ.2П N/C+N/O
XCKN2108P20
| Серія продукту | Кінцеві вимикачі Telemecanique XC Standard |
|---|---|
| Назва серії | Стандартный формат |
| Тип виробу або компоненту | Кінцевий вимикач |
| Назва пристрою | XCKN |
| Конструкція датчика | Компактний |
| Тип корпусу | Фіксований |
| Тип головки | Багатокоординатна головка |
| Матеріал | Пластик |
| Матеріал корпусу | Пластиковий |
| Матеріал головки | Пластиковий |
| Режим фіксації | Корпусом |
| Рух робочої головки | Багатокоординатний |
| Тип рукоятки | Пружинний штир із пружинним поверненням |
| Тип підведення | Багатокоординатне підведення |
| Кабельний ввід | 1 введення з різьбленням під кабельний сальник M20 x 1,5 7…13 мм |
| Кількість полюсів | 2 |
| Тип та склад контакту | 1 Н.З. + 1 Н.В. |
| Експлуатація контакту | Миттєва дія |
| Активація вимикача | Будь-якою рухомою частиною |
|---|---|
| Тип підключення | Гвинтові затискачі, момент затяжки: 1 x 0,34...2 x 1,5 мм² |
| Форма ізоляції контактів | Zb |
| Пряме розмикання | Без |
| Мінімальна крутний момент для відключення | 0,13 Н.м |
| Максимальна швидкість активації | 1 м/с |
| Кодове позначення контакту | A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доEN/МЕК 60947-5-1 додаток А R300, DC-13 (Ue = 250 В), Ie = 0,1 А відповідно доEN/МЕК 60947-5-1 додаток А |
| [Ui]Номінальна напруга ізоляції | 300 В відповідно доUL 508 500 В(ступінь забруднення3) відповідно доIEC 60947-1 300 В відповідно доCSA C22.2 № 14 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доIEC 60664 6 кВ відповідно доIEC 60947-1 |
| Захист від короткого замикання | 10 А Картридж Запобіжник, тип gG |
| Електрична зносостійкість | 5000000 циклів, DC-13, 120 В, 4 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 24 В, 10 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 48 В, 7 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С |
| Механічна зносостійкість | 5000000 циклів |
| Ширина | 30 мм |
| Висота | 183 мм |
| Глибина | 30 мм |
| Маса нетто | 0,175 кг |
| Опис затискачів ISO n°1 | (21-22)NC (13-14)NO |
| Ударостійкість | 10 gn для 11 мс відповідно доМЕК 60068-2-27 |
|---|---|
| Вібростійкість | 25 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6 |
| Ступінь захисту | IP65відповідно доМЕК 60529 |
| Ступінь ударозахисту | IK04 відповідно доEN 50102 |
| Категорія перенапруги | Клас II відповідно доIEC 61140 Клас II відповідно доNF C 20-030 |
| Робоча температура навколишнього повітря | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Захисна обробка | TC |
| Сертифікація виробу | CCC CSA UL |
| Стандарти | EN 60204-1 IEC 60204-1 IEC 60947-5-1 CSA C22.2 № 14 UL 508 EN 60947-5-1 |
Dimensions Drawings
Dimensions
(1)
1 tapped entry for M20 x 1.5
(2)
Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.
Mounting and Clearance
Mounting with Cable Entry
Position of Cable Gland
(1)
Recommended
(2)
To be avoided
Connections and Schema
Wiring Diagram
2-pole NC + NO Snap Action
Technical Description
Characteristics of Actuation
Switch Actuation by Any Moving Part
Functionnal Diagram
(1)
Closed
(2)
Open
(3)
Tripping
(4)
Resetting
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість замикаючих контактів | 1 шт. |
| Кількість робочих положень | 2 |
| Кількість розмикальних контактів | 1 шт. |
| Номінальна сила струму | 6 А |
| Номінальна робоча напруга змінного струму | 250 В |
