Кінцевий вимикач важільний плунжер Н.З. + Н.В. M20 XCKN2121P20
-10%
- В наявності 2 од.
- Код: XCKN2121P20
1 724,61 ₴
1 552,15 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю

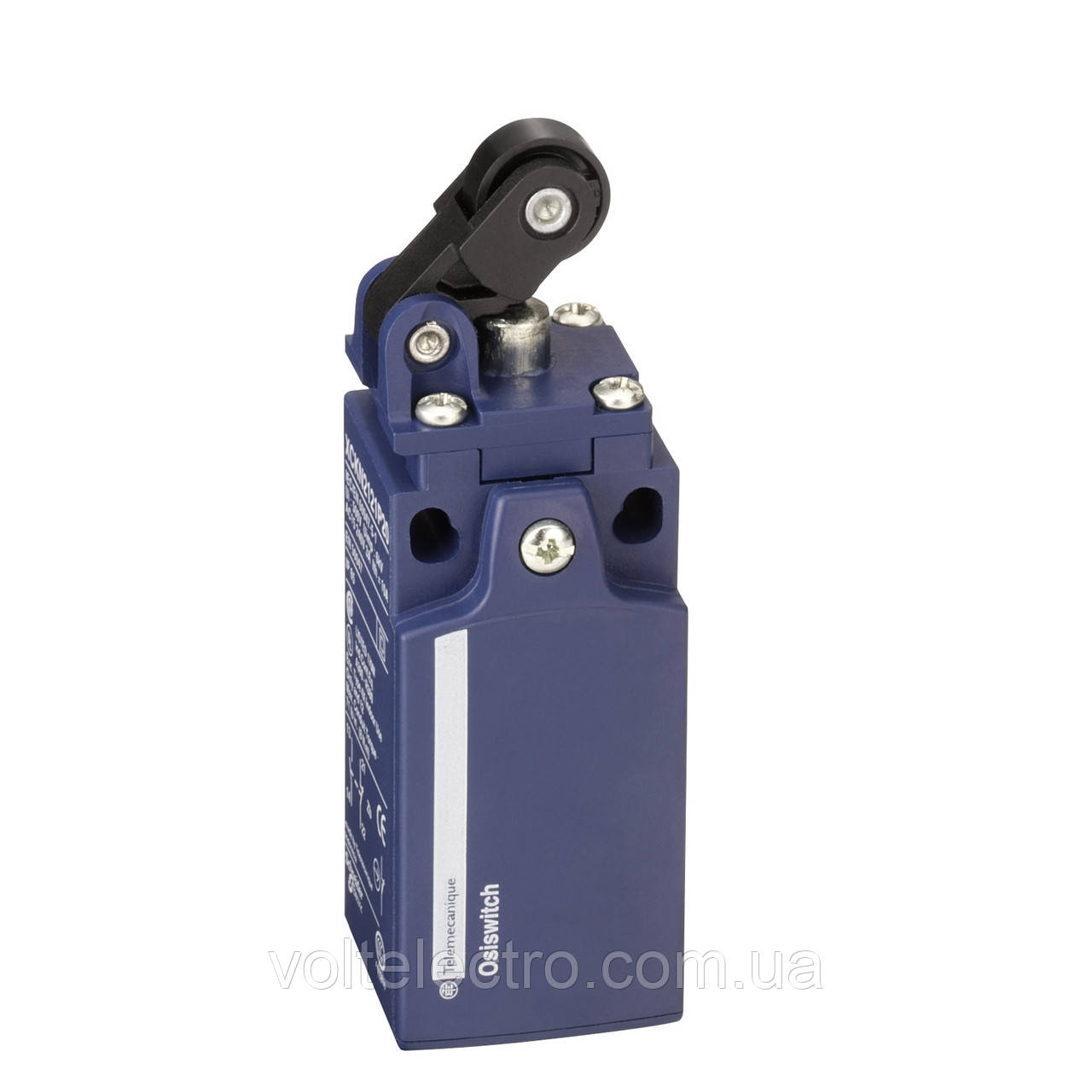

Кінцевий вимикач важільний плунжер Н.З. + Н.В. M20 XCKN2121P20
1 724,61 ₴1 552,15 ₴
В наявності 2 од.Опис
Характеристики
Специфікація
Інформація для замовлення
КІНЦ. ВИМИКАЧ РОЛИК-ПЛУЖЕР
XCKN2121P20
| Серія продукту | Кінцеві вимикачі Telemecanique XC Standard |
|---|---|
| Назва серії | Стандартный формат |
| Тип виробу або компоненту | Кінцевий вимикач |
| Назва пристрою | XCKN |
| Конструкція датчика | Компактна форма E |
| Тип корпусу | Фіксований |
| Тип головки | Головка плунжера |
| Матеріал | Пластик |
| Матеріал корпусу | Пластиковий |
| Матеріал головки | Пластиковий |
| Режим фіксації | Корпусом |
| Рух робочої головки | Лінійний |
| Тип рукоятки | Важільний плунжер із роликом із пружинним поверненням Термопластик |
| Тип підведення | Підведення збоку, 1 напрям |
| Кабельний ввід | 1 введення з різьбленням під кабельний сальник M20 x 1,5 7…13 мм |
| Кількість полюсів | 2 |
| Тип та склад контакту | 1 Н.З. + 1 Н.В. |
| Експлуатація контакту | Миттєва дія |
| Активація вимикача | 30° кулачком |
|---|---|
| Тип підключення | Гвинтові затискачі, момент затяжки: 1 x 0,34...2 x 1,5 мм² |
| Форма ізоляції контактів | Zb |
| Пряме розмикання | З |
| Мінімальне зусилля, необхідне прямого розм | 10 Н |
| Мінімальне зусилля для відключення | 6 Н |
| Максимальна швидкість активації | 1 м/с |
| Кодове позначення контакту | A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доEN/МЕК 60947-5-1 додаток А R300, DC-13 (Ue = 250 В), Ie = 0,1 А відповідно доEN/МЕК 60947-5-1 додаток А |
| [Ui]Номінальна напруга ізоляції | 300 В відповідно доUL 508 500 В(ступінь забруднення3) відповідно доIEC 60947-1 300 В відповідно доCSA C22.2 № 14 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доIEC 60664 6 кВ відповідно доIEC 60947-1 |
| Захист від короткого замикання | 10 А Картридж Запобіжник, тип gG |
| Електрична зносостійкість | 5000000 циклів, DC-13, 120 В, 4 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 24 В, 10 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 48 В, 7 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С |
| Механічна зносостійкість | 10000000 циклів |
| Ширина | 30 мм |
| Висота | 94 мм |
| Глибина | 30 мм |
| Маса нетто | 0,145 кг |
| Опис затискачів ISO n°1 | (13-14)NO (21-22)NC |
| Ударостійкість | 45 gn для 11 мс відповідно доМЕК 60068-2-27 |
|---|---|
| Вібростійкість | 25 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6 |
| Ступінь захисту | IP65відповідно доМЕК 60529 |
| Ступінь ударозахисту | IK04 відповідно доEN 50102 |
| Категорія перенапруги | Клас II відповідно доIEC 61140 Клас II відповідно доNF C 20-030 |
| Робоча температура навколишнього повітря | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Захисна обробка | TC |
| Сертифікація виробу | UL CSA CCC |
| Стандарти | EN 60204-1 CSA C22.2 № 14 EN 60947-5-1 IEC 60947-5-1 IEC 60204-1 UL 508 |
Mounting and Clearance
Mounting with Cable Entry
Position of Cable Gland
(1)
Recommended
(2)
To be avoided
Connections and Schema
Wiring Diagram
2-pole NC + NO Snap Action
Technical Description
Characteristics of Actuation
Switch Actuation by 30° Cam
Functionnal Diagram
(P)
Positive opening point
(A)
Cam displacement
(1)
NC contact with positive opening operation
(2)
Closed
(3)
Open
(4)
Tripping
(5)
Resetting
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість замикаючих контактів | 1 шт. |
| Кількість робочих положень | 2 |
| Кількість розмикальних контактів | 1 шт. |
| Номінальна сила струму | 6 А |
| Номінальна робоча напруга змінного струму | 250 В |
- Ціна: 1 552,15 ₴
