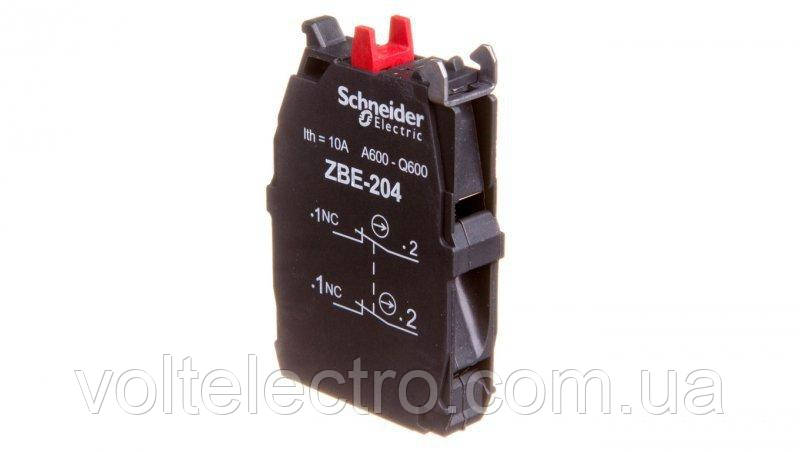

Контактний блок подвійний 2Н3 10A SE XB5 XB4

-10%
- В наявності
- Код: ZBE204
444,39 ₴
399,95 ₴
Мінімальна сума замовлення на сайті — 500 грн
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Специфікація
Інформація для замовлення

КОНТАКТ ПОДВІЙНИЙ 2 НЗ
ZBE204
Серія продукту | Harmony XB4 Harmony XB5 |
---|---|
Тип виробу або компоненту | Contact block |
Назва пристрою | ZBE |
Мінімальна партія для продажу | 5 |
Ступінь захисту IP | IP20 в соответствии с МЕК 60529 |
Експлуатація контакту | Повільне розмикання |
contact block type | Double |
contacts usage | Standard contacts |
підключення | Гвинтовий затискач, <= 2 x 1.5 mm² З кабельним наконечником в соответствии с EN 60947-1 Гвинтовий затискач, >= 1 x 0.22 mm² Без наконечника в соответствии с EN 60947-1 |
Маса нетто | 0,02 кг |
---|---|
тип контакта и соединения | 1 Н.В. + 1 Н.З. |
positive opening | З в соответствии с EN/IEC 60947-5-1 appendix K |
operating travel | 1,5 мм (NC changing electrical state) 2,6 мм (NO changing electrical state) 4,3 мм (total travel) |
operating force | 4,6 Н NC + NO changing electrical state |
Механічна зносостійкість | 10000000 циклів |
Момент затягування | 0,8…1,2 Н.м відповідно доEN 60947-1 |
форма головки гвинта | Cross совместим с pozidriv No 1 Щілинний совместим с flat Ø 4 mm Щілинний совместим с flat Ø 5.5 mm |
Матеріал контакту | Silver alloy (Ag/Ni) |
Захист від короткого замикання | 10 А Плавка вставка тип gG відповідно доМЕК 60947-5-1 |
[Ith]условный тепловой поток воздуха | 10 А в соответствии с МЕК 60947-5-1 |
[Ui]Номинальное напряжение изоляции | 600 В 3) в соответствии с EN 60947-1 |
[Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доEN 60947-1 |
Номінальний робочий струм [Ie] | 3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1 |
electrical durability | 1000000 циклів, AC-15, 1 А на 230 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 1,5 А на 120 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,15 А на 110 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,4 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C |
mounting of block | Front mounting |
electrical composition code | C2 3) C4 2) C6 2) C8 1) C10 2) C13 3) M2 2) M4 2) M8 2) |
Опис виробу | Основний елемент |
Захисна обробка | TH |
---|---|
Температура навколишнього повітря для збер | -40…70 °C |
Робоча температура навколишнього повітря | -40…70 °C |
Стандарти | МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 EN/IEC 60947-5-4 EN/IEC 60947-1 UL 508 JIS C8201-1 |
Сертифікація виробу | DNV CSA LROS (Lloyds register of shipping) BV GL GOST UL CCC |
Вібростійкість | 5 gn (f= 2…500 Гц)відповідно доIEC 60068-2-6 |
Ударостійкість | 30 gn (продолжительность = 18 мс) для half sine wave acceleration відповідно доМЕК 60068-2-27 50 gn (продолжительность = 11 мс) для half sine wave acceleration відповідно доМЕК 60068-2-27 |
Серія продукту | Harmony XB4 Harmony XB5 |
---|---|
Тип виробу або компоненту | Contact block |
Назва пристрою | ZBE |
Мінімальна партія для продажу | 5 |
Ступінь захисту IP | IP20 в соответствии с МЕК 60529 |
Експлуатація контакту | Повільне розмикання |
contact block type | Double |
contacts usage | Standard contacts |
підключення | Гвинтовий затискач, <= 2 x 1.5 mm² З кабельним наконечником в соответствии с EN 60947-1 Гвинтовий затискач, >= 1 x 0.22 mm² Без наконечника в соответствии с EN 60947-1 |
Маса нетто | 0,02 кг |
---|---|
тип контакта и соединения | 2 Н.З. |
positive opening | З в соответствии с EN/IEC 60947-5-1 appendix K |
operating travel | 1,5 мм (NC changing electrical state) 4,3 мм (total travel) |
operating force | 3,4 Н NC changing electrical state |
Механічна зносостійкість | 10000000 циклів |
Момент затягування | 0,8…1,2 Н.м відповідно доEN 60947-1 |
форма головки гвинта | Cross совместим с pozidriv No 1 Щілинний совместим с flat Ø 4 mm Щілинний совместим с flat Ø 5.5 mm |
Матеріал контакту | Silver alloy (Ag/Ni) |
Захист від короткого замикання | 10 А Плавка вставка тип gG відповідно доМЕК 60947-5-1 |
[Ith]условный тепловой поток воздуха | 10 А в соответствии с МЕК 60947-5-1 |
[Ui]Номинальное напряжение изоляции | 600 В 3) в соответствии с EN 60947-1 |
[Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доEN 60947-1 |
Номінальний робочий струм [Ie] | 3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1 |
electrical durability | 1000000 циклів, AC-15, 1 А на 230 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 1,5 А на 120 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,15 А на 110 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,4 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C |
mounting of block | Front mounting |
electrical composition code | C2 3) C4 2) C6 2) C8 1) C10 2) C13 3) M2 2) M4 2) M8 2) |
Опис виробу | Основний елемент |
Основні | |
---|---|
Виробник | Schneider Еlectric |
Країна виробник | Франція |
Номінальна сила струму | 3 |
Колір кнопки | Чорний |
