Вимикач-роз'єднувач TeSys Vario для монтажу дверей, 3 полюси, 63 A/690 В до 22 кВт при 400
3 980,39 ₴3 184,31 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Вимикач-роз'єднувач TeSys Vario для монтажу дверей, 3 полюси, 63 A/690 В, для комутаційних застосувань двигунів до 22 кВт при 400 В AC-23
Основні документи
Опис

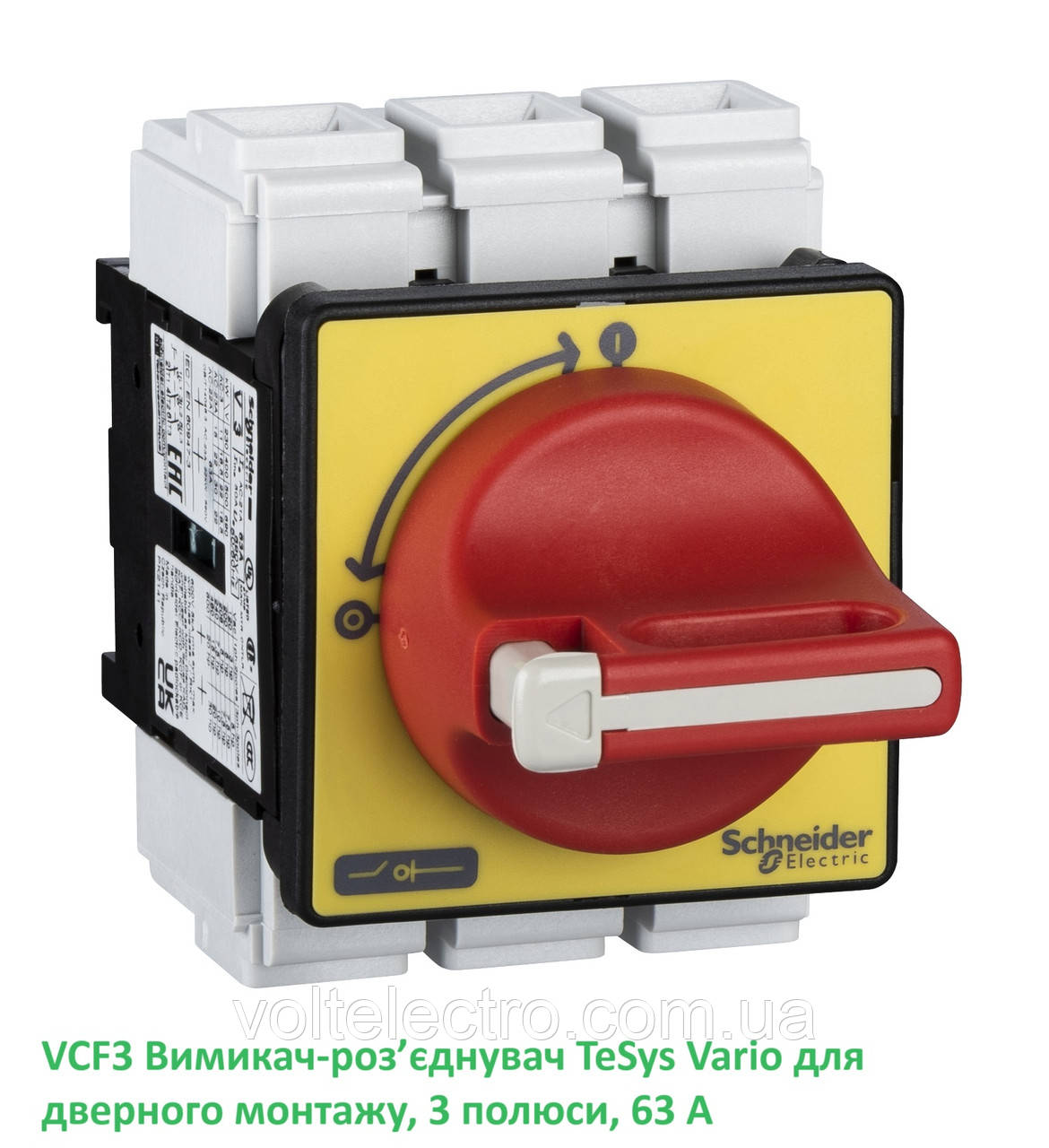

Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 63 A/690 В, для комутаційних застосувань двигунів до 22 кВт при 400 В AC-23. Повний блок складається з корпусу перемикача V3, червоної ручки з жовтою передньою пластиною 60x60 мм KCF2PZ. Призначений для використання як головного та аварійного вимикача. Ручка, що закривається, на 3 замки (замовляються окремо). Ручка з 4 гвинтами кріплення на дверцятах, що забезпечує ступінь захисту IP65 для кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
Технічні характеристики
| Діапазон | TeSys |
|---|---|
| Назва продукту | TeSys VARIO |
| Коротка назва пристрою | VCF |
| Тип продукту | Вимикач аварійного вимкнення роз'єднувач |
| Склад пристрою | Вимикач Ручка |
|---|---|
| Монтажна підтримка | Ручка: двері Перемикач: двері |
| Спосіб монтажу | 4 гвинтами для ручка |
| Рівень продуктивності | Висока продуктивність |
| Кількість полюсів | 3P |
| Тип і склад контакту | 3 нормально відкритих |
| [Ue] Номінальна робоча напруга IEC | 690 В змінний струм 50/60 Гц |
| Номінальна робоча потужність за стандартом | 11 кВт на 230...240 В (AC-3) 22 кВт на 500 В (AC-3) 22 кВт на 690 В (AC-23A) 30 кВт на 500 В (AC-23A) 18,5 кВт на 400...415 В (AC-3) 18,5 кВт на 690 В (AC-3) 15 кВт на 230...240 В (AC-23A) 22 кВт на 400...415 В (AC-23A) |
| Номінальний робочий струм [Ie] | 41,5 А AC-23 Ue: 400 В |
| [Ith] Умовний тепловий струм вільного повітря | 63 А |
| [Ithe] Звичайний закритий тепловий струм | 50 А |
| Виробнича потужність (I Rms) | 630 A на 400 В AC-21A 630 A на 400 В AC-22A 630 A на 400 В AC-23A |
| Розривна здатність | 500 А на 400 В (AC-21A) 500 А на 400 В (AC-22A) 500 А на 400 В (AC-23A) |
| Номінальний умовний струм короткого замика | 10 кА на 400 В - відповідний запобіжник 63 А аМ 10 кА на 400 В - відповідний запобіжник 63 А gG |
| [Icm] Номінальна здатність до короткого замик | 2,1 кА на 400 В при Iпік |
| [Icw] Номінальний короткочасний витримуваний | 756 А на 400 В тривалість: 1 с |
| [Uimp] Номінальна імпульсна витримувана напру | 8 кВ |
| Придатність для ізоляції | Так |
| Тип мережі | Постійний струм Змінний струм |
| Переривчастий клас експлуатації | 30 |
| Тип управління | Поворотна ручка |
| Поворотна ручка Тип кріплення | Прямий |
| Колір ручки | Червоний |
| Колір передньої панелі ручки | Жовтий |
| Поворотна ручка блокування | Від 1 до 3 навісних замків 4…8 мм |
| Маркування | 0 - 1 |
| Механічна міцність | 30000 циклів |
| Електрична довговічність | 30000 циклів AC-21 30000 циклів DC-1...5 |
| Клемне з'єднання IEC | Коло подачі живлення: гвинтовий затискач кабель 25 мм² - твердий Коло подачі живлення: гвинтовий затискач кабель 16 мм² - гнучкий - з кабельним наконечником |
| Момент затягування | Коло подачі живлення: 4 Н.м - на гвинтовий затискач |
| Базовий розмір | 60 x 60 мм |
| Висота | 83 мм |
| Ширина | 60 мм |
| Вага виробу | 0,56 кг |
| Стандарти | МЕК 60947-3 |
|---|---|
| Сертифікація продукції | GL CCC CSA UL UKCA |
| Ступінь захисту | IP20 conforming to МЕК 60529 IP65 |
| Захисна обробка | TC |
| Механічна міцність | Вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 Удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27 |
| Температура навколишнього повітря для експ | -20…50 °C |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | Головний вимикач роз'єднувач |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Номінальний струм | 32 А |
