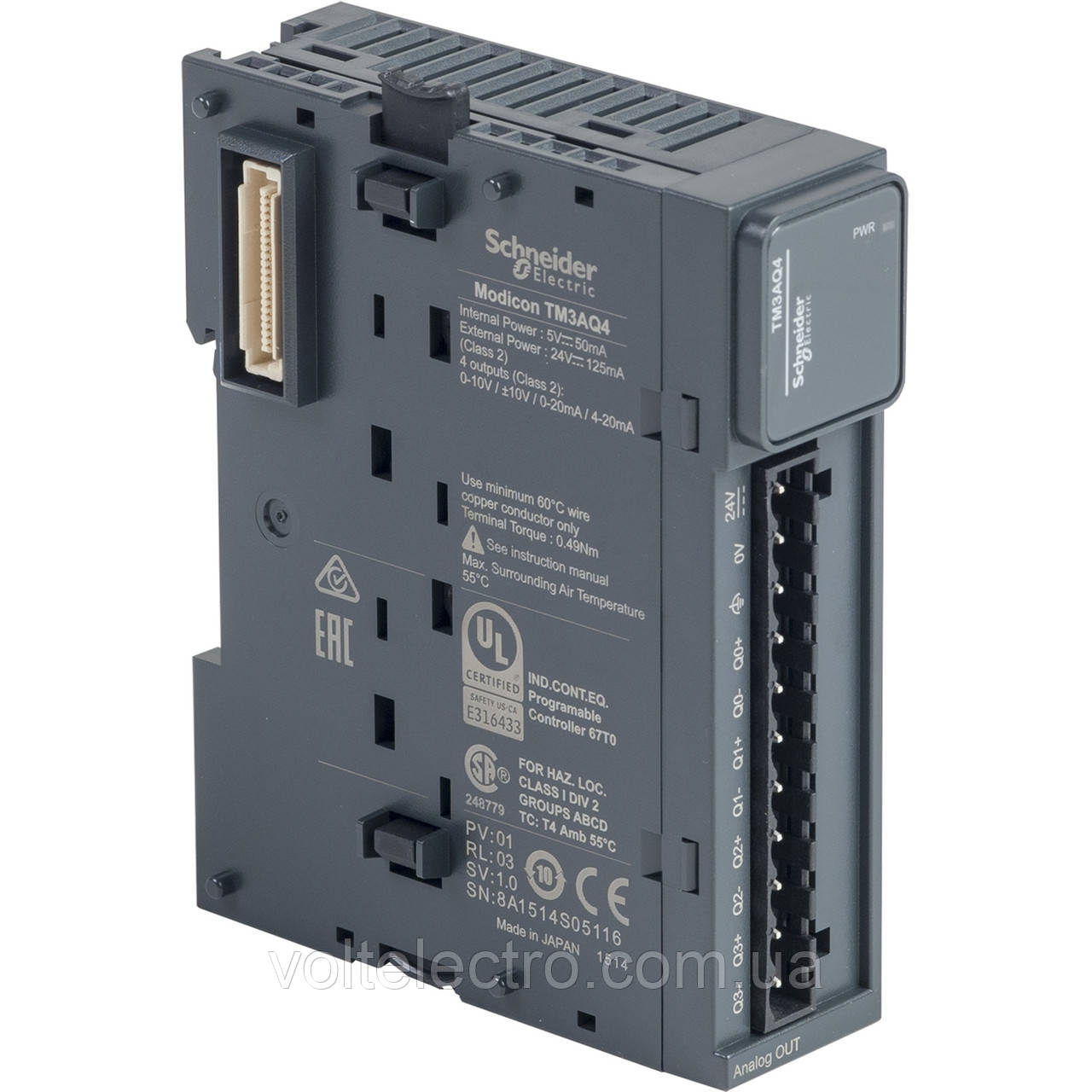

TM3AQ4 Модуль розширення TM3 4 AQ 4 аналогових вихода

Паспорт продукту

Каталог



Опис

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль аналогового виводу забезпечує 4 виходи зі знаком 11 біт + і роздільною здатністю 12 біт. Це вихідний модуль із номінальною напругою живлення 24 В постійного струму та струмом споживання 125 мА при 24 В постійного струму через зовнішнє джерело живлення при повному навантаженні. Цей продукт здатний керувати приводами зі змінною швидкістю або будь-яким пристроєм, оснащеним входом струму або напруги. Існує ізоляція між виходом і джерелом живлення при 1500 В змінного струму, вихід і внутрішня логіка при 500 В змінного струму. Він оснащений знімною гвинтовою клемою для електричного підключення з регулюванням кроку 5,08 мм для виходів і живлення. Це продукт з ступенем захисту IP20. Його розміри: 23,6 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Вага 0,115 кг. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.



Головна

Серія продукту	Modicon TM3
Тип виробу або компоненту	Модуль аналоговых выходов
Сумісність серії	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Кількість аналогових виходів	4
Тип аналогового виходу	Струм 4...20 мА Струм 0...20 мА Напруга 0...10 В Напруга - 10...10 В

Додаткова інформація

Роздільна здатність аналогового входу	12 bits 11 bits + sign
Роздільна здатність аналогового виходу	11 bits + sign 12 bits
Значення молодшого біта	2.44 mV 0...10 Внапруга 4.88 mV - 10...10 Внапруга 4.88 µA 0...20 мАструм 3.91 µA 4...20 мАструм
Тип електричного навантаження	Резистивні
Омічний імпеданс навантаження	1 кОм напруга 300 Ом струм
Час стабілізації	1 мс
Час перетворення	1 ms + 1 ms на канал + 1 цикл контроллера
Абсолютна похибка виміру	+/- 1 % повної шкали +/- 0.2 % повної шкали at 25 °C
Відхилення температури	+/- 0.01 %FS/°C
Стабільність та повторюваність характерис	+/- 0.4 %FS
Нелінійність	+/- 0.2 %FS
Пульсація вихідного сигналу	20 mV
Перехресне наведення	<= 1 LSB
[Us] номінальна напруга живлення	24 В постійна напруга
Межі напруги живлення	20,4…28,8 В
Тип кабелю	Екранована вита пара <30 м для output цепь
Споживання струму	40 мА на 5 В постійна напруга через роз'єм комунікаційної шини Режим холостого ходу 50 мА на 5 В постійна напруга через роз'єм комунікаційної шини full load 50 мА на 24 В постійна напруга через зовнішнє джерело живлення Режим холостого ходу 125 мА на 24 В постійна напруга через зовнішнє джерело живлення full load
Місцева сигналізація	ДляPWR 1 світлодіод (Зелений)
Електричне з'єднання	11 x 2.5 мм² знімна колодка з гвинтовими клемами с pitch 5.08 mm настройка for outputs and supply
Ізоляція	Между выходами и питанием в 1500 В Змінний струм Between output and internal logic в 500 В Змінний струм
Маркування	CE
Стійкість до імпульсних перенапруг	1 кВ power supply Звичайний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ power supply Диференційний режим в соответствии с EN/IEC 61000-4-5 1 кВ Вихід Звичайний режим в соответствии с EN/IEC 61000-4-5
Монтажна опора	ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 плата или панель с монтажным набором
Висота	90 мм
Глибина	70 мм
Ширина	23,6 мм
Вага нетто	0,115 кг

Навколишнє середовище

Стандарти	EN/IEC 61010-2-201 EN/IEC 61131-2
Сертифікація виробу	CE UKCA RCM EAC cULus
Стійкість до електростатичного розряду	8 кВ в повітрівідповідно доEN/IEC 61000-4-2 4 кВ при контактівідповідно доEN/IEC 61000-4-2
Стійкість до електромагнітного поля	10 В/м 80 MHz...1 GHz в соответствии с EN/IEC 61000-4-3 3 В/м 1,4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 GHz...3 GHz в соответствии с EN/IEC 61000-4-3
Стійкість до магнітних полів	30 А/м в соответствии с EN/IEC 61000-4-8
Стійкість до швидких перехідних процесів	1 кВ в соответствии с EN/IEC 61000-4-4 (I/O)
Стійкість до кондуктивних перешкод	10 В 0,15...80 MГц в соответствии с EN/IEC 61000-4-6 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL)
Електромагнітна емісія	Излучаемые помехи - испытательный уровень: 40 децибелов на микровольт/минута QP класс А 10 m) на 30…230 МГц в соответствии с EN/IEC 55011 Излучаемые помехи - испытательный уровень: 47 децибелов на микровольт/минута QP класс А 10 m) на 230…1000 МГц в соответствии с EN/IEC 55011
Стійкість до коротких переривів споживання	10 мс
Робоча температура навколишнього середови	-10…55 °C горизонтальная установка -10…35 °C vertical installation
Температура навколишнього повітря для збер	-25…70 °C
Відносна вологість	10…95 %, Без утворення конденсату (в работе) 10…95 %, Без утворення конденсату (in storage)
Мінімальне спотворення ширини імпульсу/тре	IP20
Ступінь забруднення	2
Висота над рівнем моря	0...2000 м
Висота зберігання	0…3000 м
Вібростійкість	3.5 мм на 5…8,4 Гц на DIN-рейка 3 gn на 8,4…150 Гц на DIN-рейка
Ударостійкість	15 гн для 11 мс

Тип упаковки

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1

Dimensions Drawings

Dimensions



(*)

8.5 mm/0.33 in when the clamp is pulled out.





Mounting and Clearance

Spacing Requirements



Mounting on a Rail

Incorrect Mounting



Mounting on a Panel Surface



(1)

Install a mounting strip





Mounting Hole Layout

Connections and Schema

Analogue Output Module

Wiring Diagram (Current / Voltage)



(*)

Type T fuse

(1)

Voltage/current pre-actuator
