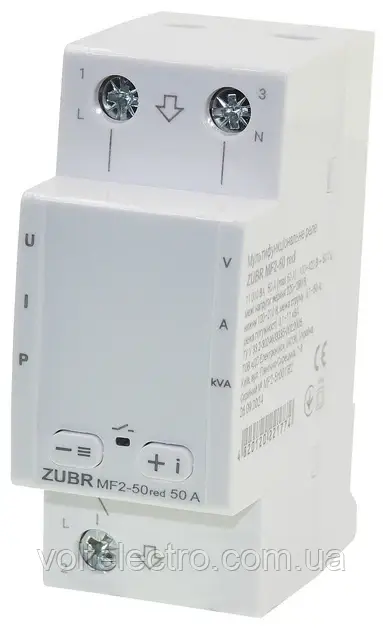

Багатофункціональне реле ZUBR MF2-50 red 50A 1 ф. (230 Вольт) двомодульне ZUBR

Реле напруги для професіоналів   MF2 red, MF2 50 red, MF2 63 red

Мультифункціональне реле ZUBR MF2 (далі по тексту — пристрій) призначене для захисту однофазного електрообладнання від відхилень напруги, струму або потужності з можливістю коефіцієнта потужності в електромережі ( ).

 КОМПЛЕКТ ПОСТАВКИ

Мультифункціональне реле ZUBR MF2

Технічний паспорт та інструкція,

гарантійний талон

Пакувальна коробка

Максимальний контроль за трьома параметрами: напруга, струм і потужність

ZUBR MF2 red захищає обладнання від високої та низької напруги, обривання нуля, а також обмежує споживання струму або потужності. У разі відхилення напруги ZUBR вимкне навантаження, а у разі перевищення струму або потужності навантаження вимкнеться через заданий час затримки.

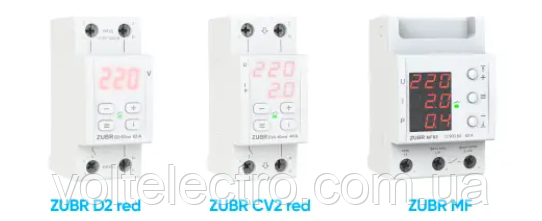

Багатофункціональне реле ZUBR MF2 red має компактний корпус завширшки 2 модулі. Завдяки трьом цифровим екранам, одночасно зображає значення напруги, струму та потужності, що дуже зручно під час контролю всіх параметрів одночасно. У режимі очікування доступна можливість настроювання яскравості екрана. У реле ZUBR MF2 red широкий функціонал, який об'єднав у собі: функції ZUBR CV2, контроль за струмом та потужністю ZUBR MF, а також можливість поглиблених параметрів меж струму.

Інструкції

Завантажити у PDFUA RU

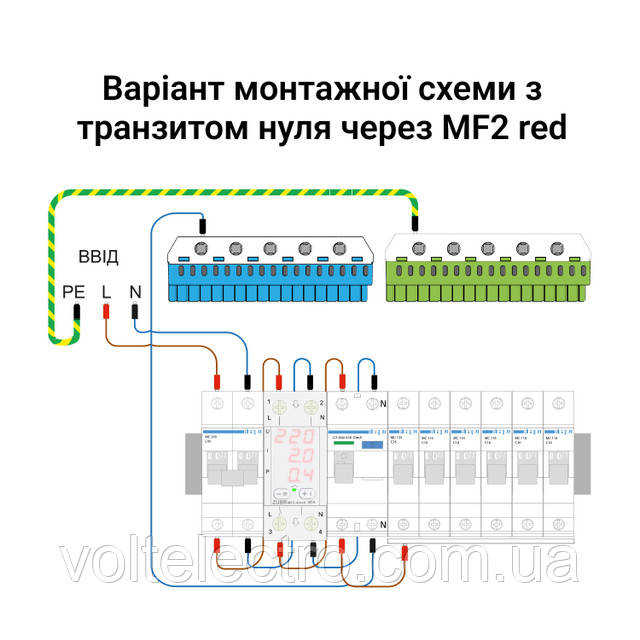

 СХЕМИ ПІДКЛЮЧЕННЯ

Напр (100–420 В, 50 Гц) уга живлення , в якій вимірюється струм або потужність, ється и ( , і ( у , пристрій пода на клем 1 фаза L) 2 н ль N). Якщо використовується схема без транзиту нуля через , то нуль можна під'єднати також до клеми 4. З єднувальні проводи навантаження підключаються до клем 3 і 4 (фаза (L) підключається до клеми 3, а нуль (N) — до клеми 4).
