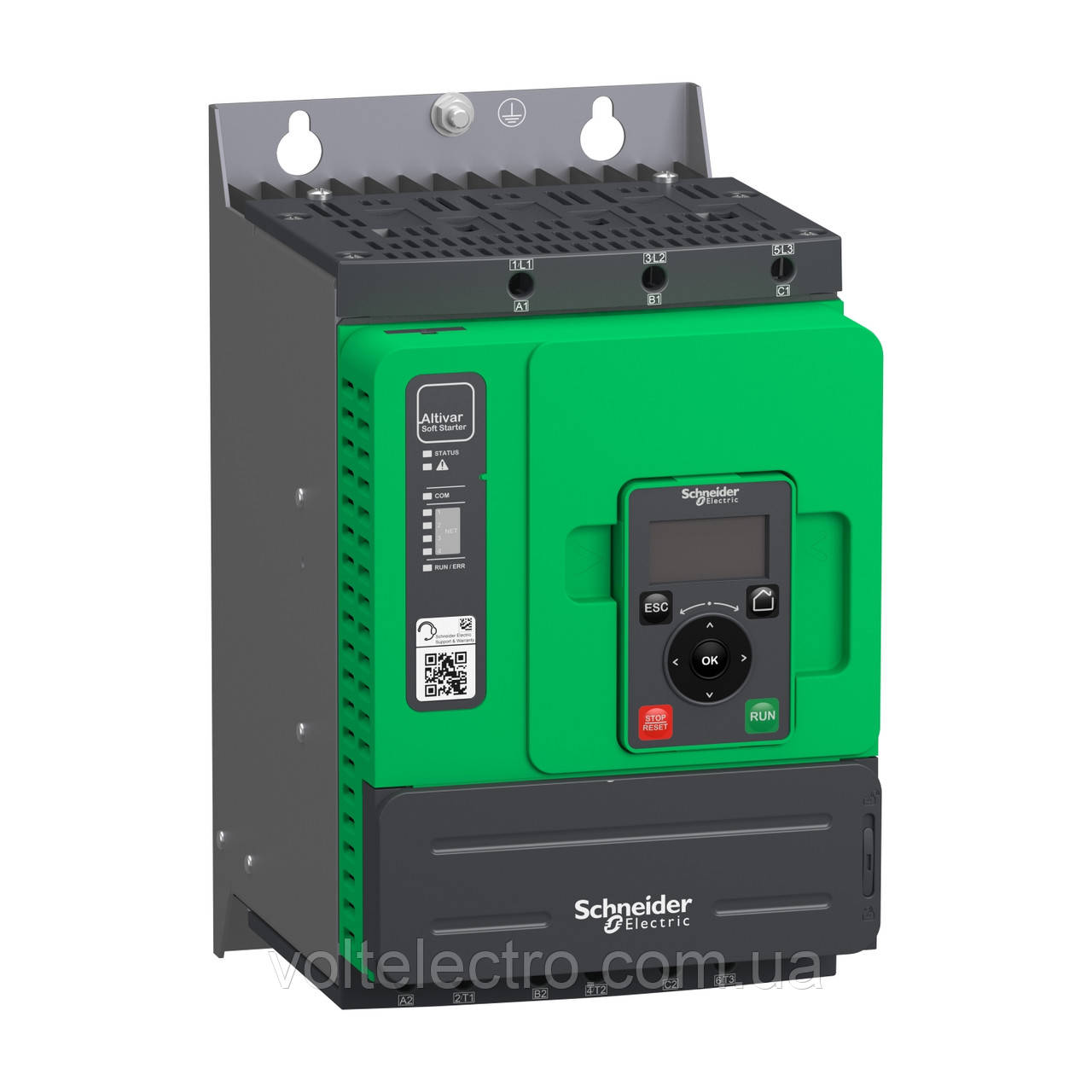

ПРИСТРІЙ ПЛАВНОГО ПУСКУ Altivar ATS480, 32A, 208-690B, без байпасу, IP20

ATS480D32Y





Основні документи

Паспорт продукту

Інструкція

Каталог



Переглянути всі документи

Цей продукт сумісний із

Аксесуари (1)

action_layer_backward

Комунікаційні модулі (5)

action_layer_backward

Опції (8)

action_layer_backward

Кабелі (1)

Опис

Altivar Soft Starter ATS480 призначений для запуску і зупинки асинхронних двигунів, з напругою від 208В до 690В. Пристрій відповідає вимогам найвибагливіших застосувань, у нормальному та важкому режимі роботи. При номінальному робочому струмі 32 А в нормальному режимі роботи, пристрій живить двигун потужністю від 7,5 до 22 кВт залежно від напруги мережі. Розроблений для оцифрування, підключений, оптимізований відповідно до стандартів кібербезпеки, він спрощує виконання проектів та максимізує доступність застосувань. Система управління крутним моментом (TCS) керує прискоренням та уповільненням. Він ефективно зупиняє механізми з високою інерцією завдяки динамічному гальмуванню та подачі постійного струму. Він може бути підключений до лінії або всередині трикутника, щоб зменшити його робочий струм. Вбудована процедура тестування спрощує введення в експлуатацію всередині трикутника. Розміри: 160 мм (ширина) x 203 мм (глибина) x 275 мм (висота), вага 4,9 кг. Altivar Soft Starter ATS480 призначений для управління процесами, інфраструктурою та промисловим обладнанням. Він відповідає МЕК 60947-4-1. Він має сертифікати CE, cULus, UKCA, CCC, RCM, EAC та морські сертифікати DNV, ABS, BV та CCS. Термінали дисплея, комплект для дистанційного монтажу, комунікаційні модулі є спільними для перетворювачів частоти Altivar. Мережеві дроселі, комплекти DNV є спільними з ATS48. ATS480 сумісний з ATS48, у нього такі ж розміри, кріплення, алгоритм управління крутним моментом, введення-виведення, меню тощо. Інтеграція пристрою плавного пуску Altivar ATS480 в EcoStruxure значно полегшує вибір архітектури, детальне проектування та реалізацію в системах автоматизації та електропостачання. Це продукт Green Premium, призначений для того, щоб отримати екологічні міркування за рамками поточних директив і правил, що відповідають вимогам RoHS і REACH.





Технічні характеристики

Серія продукту Пристрій плавного пуску Altivar ATS480 Тип виробу або компоненту Влаштування плавного пуску (УПП) Призначення продукту Асинхронні двигуни Конкретне застосування виробу Процес та інфраструктура Назва пристрою ATS480 Кількість фаз мережі 3 фази Категорія застосування AC-3A AC-53A Ue напруга живлення 208...690 В - 15...10 % частота джерела живлення 50...60 Гц - 20...20 % [Ie] номінальний робочий струм Нормальний режим роботи 32,0 А 40 °C) номінальний струм у важкому режимі 22,0 Ав40 °C для Важкий режим роботи Контроль крутного моменту Так Ступінь захисту IP20 Потужність двигуна [кВт] 7,5 кВтв230 В В лінії живлення двигуна Нормальний режим роботи 5,5 кВтв230 В В лінії живлення двигуна Важкий режим роботи 15,0 кВтв400 В В лінії живлення двигуна Нормальний режим роботи 11,0 кВтв400 В В лінії живлення двигуна Важкий режим роботи 15,0 кВтв440 В В лінії живлення двигуна Нормальний режим роботи 11,0 кВтв440 В В лінії живлення двигуна Важкий режим роботи 18,5 кВтв500 В В лінії живлення двигуна Нормальний режим роботи 11,0 кВтв500 В В лінії живлення двигуна Важкий режим роботи 18,5 кВтв525 В В лінії живлення двигуна Нормальний режим роботи 11,0 кВтв525 В В лінії живлення двигуна Важкий режим роботи 22,0 кВтв660 В В лінії живлення двигуна Нормальний режим роботи 15,0 кВтв660 В В лінії живлення двигуна Важкий режим роботи 22,0 кВтв690 В В лінії живлення двигуна Нормальний режим роботи 18,5 кВтв690 В В лінії живлення двигуна Важкий режим роботи 15,0 кВтв230 В До клем трикутника двигуна Нормальний режим роботи 9,0 кВтв230 В До клем трикутника двигуна Важкий режим роботи 22,0 кВтв400 В До клем трикутника двигуна Нормальний режим роботи 18,5 кВтв400 В До клем трикутника двигуна Важкий режим роботи Потужність двигуна [к.с.] 7,5 к.св208 В Нормальний режим роботи 5,0 к.св208 В Важкий режим роботи 10,0 к.св230 В Нормальний режим роботи 7,5 к.св230 В Важкий режим роботи 20,0 к.св460 В Нормальний режим роботи 15,0 к.св460 В Важкий режим роботи 25,0 к.св575 В Нормальний режим роботи 20,0 к.св575 В Важкий режим роботи Опціональна плата Комунікаційний модуль для Profibus DP V1 Комунікаційний модуль для Profinet Комунікаційний модуль для Modbus TCP/EtherNet/IP Комунікаційний модуль для Шлейф CANopen Комунікаційний модуль для CANopen Sub-D Комунікаційний модуль для Відкритий стиль CANopen Додаткова інформація Підключення пристрою В лінії живлення двигуна До клем трикутника двигуна [Us] напруга ланцюга управління 110...230 В Змінний струм 50/60 Гц - 15...10 % Повна потужність 0,09 кВА Вбудований захист двигуна від перевантажен Так клас теплового захисту двигуна Клас 10E Тип захисту Обрив фази лінія Вбудований термозахист двигун Тепловий захист стартер Струмове перевантаження двигун Недовантаження двигун Надмірний час запуску, заблокований ротор двигун Втрата фази двигуна двигун Втрата фази лінії живлення лінія Втрата фази лінії живлення двигун Тепловий захист двигун обмеження струму %In (максимум 5 x Ie) 150…700 % Специфікація втрати потужності [In] 32,0 А Втрати потужності не залежать від статично 25,0 В Втрати потужності на пристрій залежно від с 84,0 В Стандарти EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 Сертифікація виробу CE cULus CCC UKCA RCM EAC DNV ABS BV CCS Маркування CE CCC UKCA EAC RCM CULus [Uc] напруга схеми керування 24 В Постійний струм Кількість дискретних входів 4 Тип дискретного входу (STOP) Логічні входи, 3500 Ом (RUN) Логічні входи, 3500 Ом (DI3) Програмується як логічний вхід, 3500 Ом (DI4) Програмується як логічний вхід, 3500 Ом Сумісність входу STOP Дискретний вхід ПЛК рівня 1відповідно доEN/IEC 61131-2 RUN Дискретний вхід ПЛК рівня 1відповідно доEN/IEC 61131-2 DI3 Дискретний вхід ПЛК рівня 1відповідно доEN/IEC 61131-2 DI4 Дискретний вхід ПЛК рівня 1відповідно доEN/IEC 61131-2 Логіка дискретних входів Програмований цифровий вхідпри Стані 0:< 5 В Кількість релейних виходів 3 Тип релейного виходу Релейні виходи R1A 1 нормально відкритий Релейні виходи R1B 1 нормально відкритий Релейні виходи RIC програмовані нормально відкриті/закриті контакти Мінімальний струм перемикання 10 мАв24 В DC для Релейні виходи Максимальний струм перемикання Релейні виходи 2 А на 250 В Змінного струму Релейні виходи 2 А на 30 В DC Кількість дискретних виходів 2 Тип дискретного виходу (DQ1) Програмований цифровий вихід <= 30 В (DQ2) Програмований цифровий вихід <= 30 В Сумісність виходу Вільний колектор ПЛК рівня 1відповідно доIEC 65A-68 Кількість аналогових входів 1 Тип аналогового входу AI1/PTC Датчик температури PTC/Pt 100 PTC2 Датчик температури PTC/Pt 100 PTC3 Датчик температури PTC/Pt 100 Кількість аналогових виходів 1 Тип аналогового виходу Струмовий вихід AQ1 0...20 мА або 0...10 В, повний опір <500 Ом Протокол порту обміну даними Modbus serial Тип конектора 1 RJ45 Інформаційна лінія зв'язку Послідовний Апаратний інтерфейс 2-провідний RS 485 Швидкість передачі 1200...256000 біт/с Кадр даних RTU Формат даних 8 біт, настроювані непарні, парні або без паритету Тип поляризації Відсутній опір для Modbus serial Кількість адрес 0…227 для Modbus serial Метод доступу Ведений Modbus serial Доступна функція Керування зовнішнім байпасом Попередній нагрів Відведення диму Багатомоторний каскад Другий набір двигунів Управління користувачами Зміцнення портів і служб Журнал подій безпеки Оновлення мікропрограми Cybersecure Єдиний напрямок Наявність дисплея Так Робоче положення Вертикальний +/- 10 градусів Висота 275,0 мм Ширина 160,0 мм Глибина 203,0 мм Маса нетто 4,9 кг

Dimensions Drawings

Dimensions



Front, Side and Rear View

Connections and Schema

Power Connections



(1) : Mains side

(2) : Motor side

1/L1, 3/L2, 5/L3 : Mains supply inputs

2/T1, 4/T2, 6/T3 : Outputs to motor

A2, B2, C2 : Soft starter bypass



Connection in line, with line contactor, no bypass, type 1 or 2 coordination, non - reversing, 2-wire or 3-wire control



(1) : Installation of additional fast-acting fuses to upgrade to type 2 coordination according to IEC 60947–4–2.

(2) : Take into account the electrical characteristics of the relays (Control Terminal Characteristics).

(3) : The transformer must supply 110...230 VAC +10% — 15%, 50/60Hz.

(4) : RUN and STOP Management (3-wire control).

(5) : RUN and STOP Management (2-wire control).



Connection in line, with line and bypass contactor, freewheel or controlled stop, type 1 or 2 coordination, non reversing, 2-wire or 3-wire



(1) : Installation of additional fast-acting fuses to upgrade to type 2 coordination according to IEC 60947–4–2.

(2) : Take into account the electrical characteristics of the relays (Control Terminal Characteristics).

(3) : The transformer must supply 110...230 VAC +10% – 15%, 50/60Hz.

(4) : Take into account the electrical characteristics of the relays, especially when connecting to high rating contactor (Control Terminal Characteristics).

(5) : RUN and STOP Management (3-wire control).

(6) : RUN and STOP Management (2-wire control).

(7) : PC or PLC control



Connection inside the delta, with line and bypass contactor, type 1 and 2 coordination, non reversing, 2 wire or 3 wire



(1) : Installation of additional fast-acting fuses to upgrade to type 2 coordination according to IEC 60947–4–2.

(2) : Take into account the electrical characteristics of the relays (Control Terminal Characteristics).

(3) : The transformer must supply 110...230 VAC +10% – 15%, 50/60Hz.

(4) : Take into account the electrical characteristics of the relays, especially when connecting to high rating contactor (Control Terminal Characteristics).

(5) : RUN and STOP Management (3-wire control).

(6) : RUN and STOP Management (2-wire control).

(7) : PC or PLC control



Control block wiring diagram



(1) : Control power supply 110-230 VAC

(2) : External supply 24 VDC

(3) : 2 Wires PTC/PT100

R1A, R1C, R3A, R3C : Sequence relay

R2A, R2C : End of start

STOP, RUN, DI3, DI4 : Digital inputs

AQ1 : Analogue output

PTC1/AI1, PTC2, PTC3 : PTC or PT100 connection

DQ1, DQ2, DQ+ : Digital outputs
