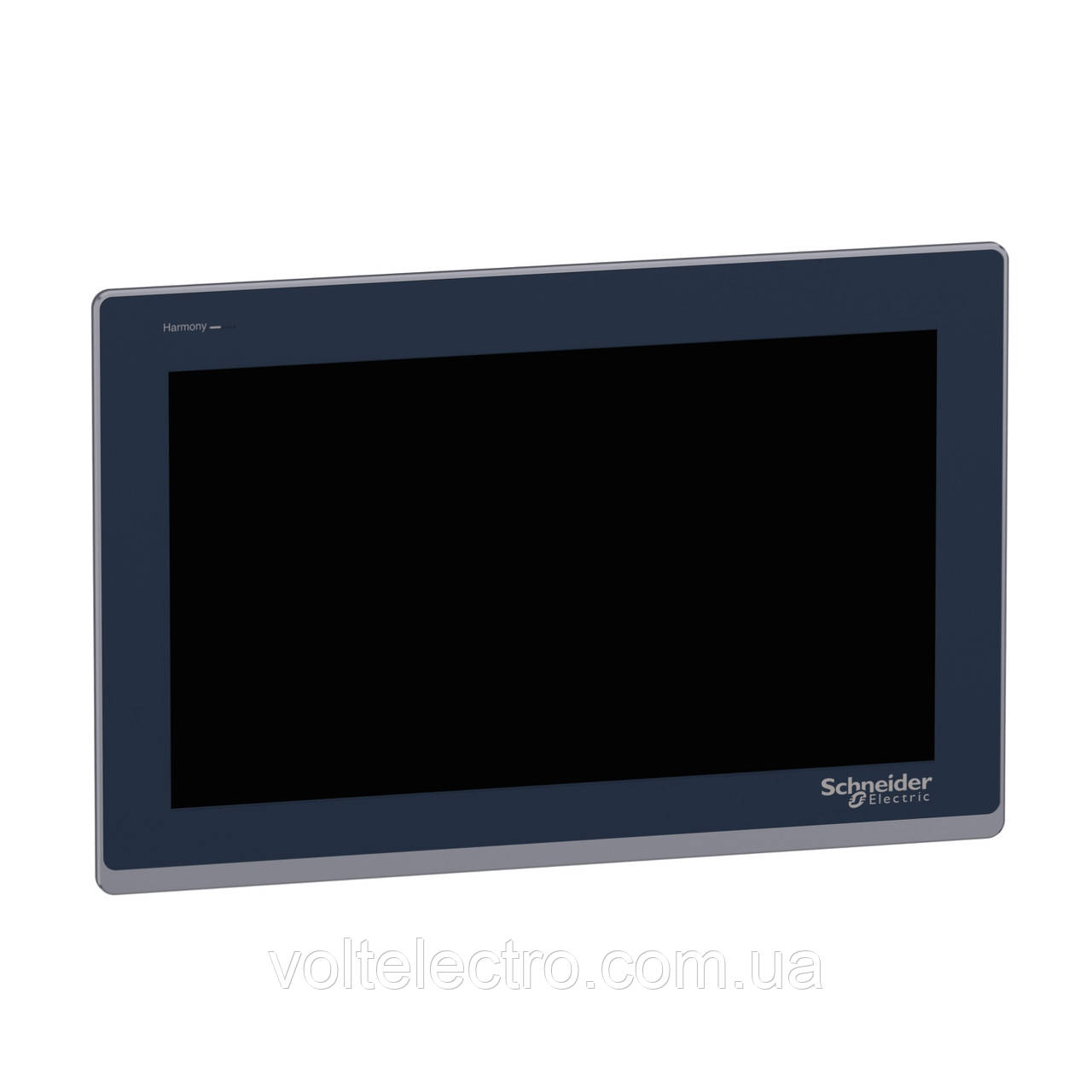

СЕНСОРНА ПАНЕЛЬ ОПЕРАТОРА 15", =24В

HMIST6700

Основні документи

Документи

Паспорт продукту

Каталог

Інструкція



Опис

Ця базова панель HMI належить до лінійки Schneider Electric Harmony ST6. Цей резистивний HMI виготовлений з алюмінієвої передньої панелі з багатоколірним індикатором стану, який показує різні режими роботи. Цей інтерфейс HMI має ширину 15,6 дюйма з 16 мільйонами кольорів і роздільною здатністю 1366 x 768 пікселів (FWXGA). Він працює на основі програмного забезпечення EcoStruxure Operator Terminal Expert для інтуїтивно зрозумілого користування. Він має процесор ARM Cortex-A8 з тактовою частотою 800 МГц, 1 ГБ пам’яті пристрою, 128 МБ пам’яті даних користувача та 512 КБ резервної пам’яті. Цей HMI ST6 підтримує 2 порти Ethernet, COM1 (RS-232C), COM2 (RS-485), 1 порт USB 2,0 типу A та 1 порт USB 2,0 Micro-B. Його розміри: 412 мм (ширина) x 268 мм (висота) x 50 мм (глибина) і вага 2,70 кг. Це призначено для таких галузей, як пакування, харчова промисловість і напої, текстильна промисловість, обладнання для вентиляції, вентиляції та кондиціонування повітря та компресори, а також для кінцевих користувачів, які потребують обслуговування своїх веб-пристроїв. Він відповідає таким стандартам, як EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22. 2 № 61010-2-201, а також сертифікатам CSA, CE, China RoHS , KC, REACH. Ця серія розроблена, щоб задовольнити потреби простих операторів машин у хорошій візуалізації, підключенні, кібербезпеці з EcoStruxure Secure Connect Advisor та економічно вигідному обладнанні. Різні ступені захисту: IP65F, тип 1, тип 4X (тільки для використання всередині приміщень), тип 13 (на передній панелі, якщо правильно встановлено в корпусі).





Технічні характеристики

Головна

Серія продукту	Harmony ST6
Тип виробу або компоненту	Панель оператора із сенсорним екраном
Назва процесора	ARM Cortex-A8

Додаткова інформація

Розмір дисплея	15 дюймів
Тип дисплея	Кольоровий РК-дисплей TFT
Колір дисплея	16 мільйонів кольорів
Роздільна здатність дисплея	1366 x 768 пікселів FWXGA
Cенсорна панель	Одноконтактний аналоговий резистивний
Термін служби підсвічування	50000 годин з білий
Яскравість	16 рівнів
Символьний шрифт	ASCII ASCII (європейські символи) Китайська (спрощена китайська) Японська (ANK, кандзі) Катакана Корейська Тайванська (традиційна китайська)
[Us] номінальна напруга живлення	24 В постійний струм (+/- 20 %)
Максимальний пусковий струм	30 А
Місцева сигналізація	Світлодіодний індикатор зелений, постійний для офлайн Світлодіодний індикатор зелений, постійний для робочий Світлодіодний індикатор зелений, миготіння для робочий Світлодіодний індикатор зелений, бляклий для режим очікування Світлодіодний індикатор Жовтий, миготіння для запуск програмного забезпечення Світлодіодний індикатор червоний, постійний для живлення (ON) Світлодіодний індикатор червоний, миготіння для робочий Світлодіодний індикатор червоний, вимкнений для живлення (OFF)
Споживання енергії [Вт]	18,5 В
Кількість сторінок	200 сторінок додатків
Пакет програмного забезпечення	EcoStruxure Operator Terminal Expert
Частота процесора	800 МГц
Ethernet порт	10/100BASE
Опис пам'яті	1 Гбайт пам'ять пристрою 512 КБ резервна пам'ять 128 МБ пам'ять даних користувача
Тип вбудованого інтерфейсу	1 Послідовний порт COM1 - 1 SUB-D 9-контактний жіночий - RS232C (курс: 2400...115200 біт/с)Нижній 1 Послідовний порт COM2 - роз'єм RJ45 - RS485 (курс: 2400...115200 біт/с)задня частина Послідовний порт COM2 (курс: 2400...187500 біт/с)задня частина 1 USB 2.0 тип AНижній 1 USB 2.0 тип micro B 2 Ethernet
Живлення	Зовнішнє живлення
Годинник реального часу	Вбудований 0...50 °C Вбудований 10...90 % RH
Завантажувані протоколи	Modbus Uni-TE Сторонні протоколи
Бренд	Schneider Electric Modicon Mitsubishi Melsec Omron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic
Спосіб кріплення	6 гвинтами, кріплення на: 1,6...5 мм відповідно до UL 61010-2-201 6 гвинтами відповідно до МЕК 61131-2 6 гвинтами відповідно до МЕК 61000-6-2
Матеріал корпусу	PC
Матеріал передньої панелі	Алюміній
Маркування	CE
розміри вирізу	394 x 250 мм розмір зрізу панелі
Висота	268 мм
Ширина	412 мм
Глибина	50 мм
Маса нетто	2,7 кг

Навколишнє середовище

Стійкість до коротких переривів споживання	10 мс
Стандарти	МЕК 61000-6-4 МЕК 61000-6-2 МЕК 61131-2 UL 61010-2-201 CSA C22.2 № 61010-2-201
Сертифікація виробу	CSA CE UKCA
Директиви	2014/35 / ЄС - директива про низьку напругу 2014/30 / ЄС - електромагнітна сумісність
Робоча температура навколишнього середови	0…50 °C
Температура навколишнього повітря для збер	-20…60 °C
Відносна вологість	10…90 % Без утворення конденсату
Висота над рівнем моря	2000 м
Ступінь захисту	IP20 відповідно до МЕК 61131-2 (задня панель) IP65 відповідно до МЕК 61131-2 (передня панель)
Ступінь захисту NEMA	NEMA 4 передня панель (внутрішнє) NEMA 13 передня панель (в корпусі)
Ударостійкість	147 м/с ² для 11 мс (Напрямки X, Y, Z по 3 рази) відповідно до МЕК 61131-2
Вібростійкість	+/- 3,5 мм (f = 5…9 Гц) По осях X, Y та Z протягом 10 циклів (приблизно 100 хв) відповідно до МЕК 61131-2 9,8 м/с² постійне прискорення (f = 9…150 Гц)
Електромагнітна сумісність	Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 2 кВ (Роз'єми живлення) відповідно до МЕК 61000-4-4 Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 1 кВ (Сигнальні порти) Тест на стійкість до електростатичного розряду - рівень тесту: 6 кВ (контактний розряд) відповідно до МЕК 61000-4-2 рівень 3 Тест на стійкість до електростатичного розряду - рівень тесту: 8 кВ (вихлоп)

Dimensions Drawings

Dimensions

External Dimensions

(1) : Front

(2) : Left

(3) : Bottom

Dimensions with Installation Fasteners

(1) : Front

(2) : Left

(3) : Bottom

(4) : Top

Dimensions with Cables

(1) : Rear

(2) : Right

Mounting and Clearance

Mounting

Panel Cut Dimensions



A		B		C
mm	in.	mm	in.	mm	in.
394 (+1, -0)	15.51 (+0.04, -0)	250 (+1, -0)	9.84 (+0.04, -0)	1.6...5	0.06...0.2







Installation Requirements

1 : Internal temperature

2 : External temperature

1 : Power connector

Mounting Angle

Clearance
