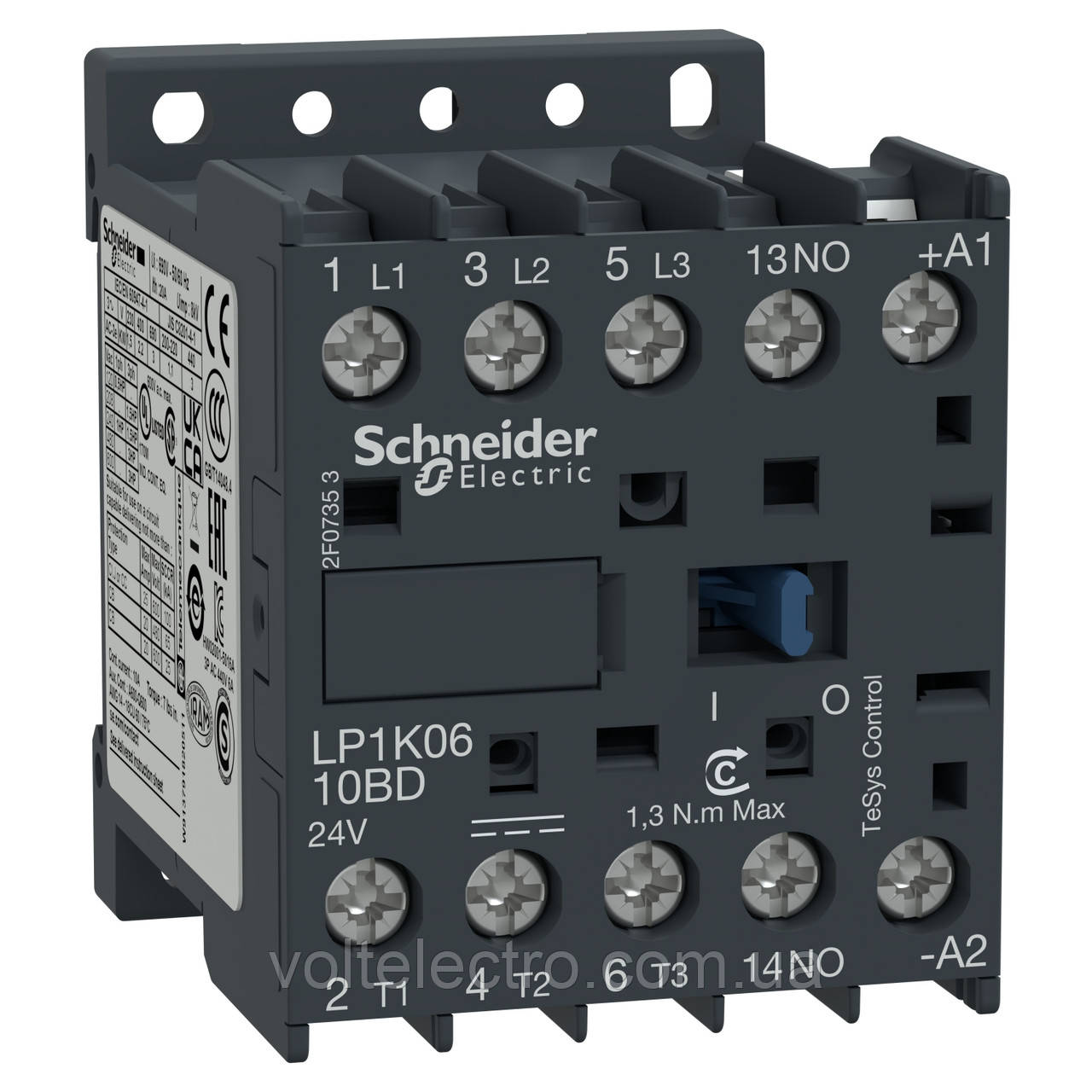

КОНТАКТОР TESYS K 3Р 6А НВ =24В ГВИНТ

LP1K0610BD

Опис

Контактор TeSys K, 3 полюси (3 NО), для керування двигуном до 6 A/690 В AC-3 (2,2 кВт при 400 В). Котушка 24 В постійного струму, вбудований допоміжний контакт 1 NO, підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 600 циклів/год і навколишнього середовища до 50°C, він забезпечує надійність і довговічність для стандартних застосувань. Дуже компактний (ширина 45 мм), монтується на DIN-рейку або кріпиться гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).

Цей продукт сумісний із цими  Додатки



БЛОК ДОДАТ.КОНТ.2НО+2НЗ ГВИНТ.КРІП.

LA1KN22

star_stroke

Додати до списку моїх продуктів

Ціна: 364,54 UAH

БЛОК ДОДАТ.КОНТ.1НО+1НЗ ГВИНТ.КРІП.

LA1KN11

star_stroke

Додати до списку моїх продуктів

Ціна: 240,21 UAH



Основні документи

Паспорт продукту

Каталог



Головна

Діапазон	TeSys
Тип виробу або компоненту	Контактор
Назва пристрою	LP1K
Застосування контактора	Motor control

Додаткова інформація

Категорія застосування	AC-3 AC-3e AC-4
Опис полюсів	3P
power pole contact composition	3 NO
[Ue] номінальна робоча напруга	Силова схема <= 690 В змінний струм <= 400 Hz Signalling circuit <= 690 В змінний струм <= 400 Hz
[Ie] номінальний робочий струм	6 А 60 °C) на <= 440 В змінний струм AC-3 для силова схема 6 А 60 °C) на <= 440 В змінний струм AC-3e для силова схема
Тип схеми керування	Постійний струм standard
[Uc] напруга схеми керування	24 В постійний струм
Потужність двигуна [кВт]	1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3 3 кВт на 440/690 В змінний струм 50/60 Гц AC-3 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3e 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3e 3 кВт на 440/690 В змінний струм 50/60 Гц AC-3e 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-4 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-4 3 кВт на 440/690 В змінний струм 50/60 Гц AC-4
Компонування допоміжного контакту	1 NO
[Uimp] номінальна імпульсна витримувана напру	8 кВ
Категорія перенапруги	III
[Ith] умовний тепловий струм у відкритому вик	20 А на <60 °C для силова схема 10 А на <50 °C для signalling circuit
Номінальна вмикаюча здатність [Irms]	110 А змінний струм для силова схема в соответствии с IEC 60947 110 А змінний струм для signalling circuit в соответствии с IEC 60947
Номінальна здатність відключення	110 А на 220...230 В в соответствии с IEC 60947 110 А на 380...400 В в соответствии с IEC 60947 110 А на 415 В в соответствии с IEC 60947 110 А на 440 В в соответствии с IEC 60947 80 А на 500 В в соответствии с IEC 60947 70 А на 660...690 В в соответствии с IEC 60947
[Icw] номінальний короткочасно допустимий ст	90 А на <50 °C - 1 с для силова схема 85 А на <50 °C - 5 s для силова схема 80 А на <50 °C - 10 s для силова схема 60 А на <50 °C - 30 s для силова схема 45 А на <50 °C - 1 min для силова схема 40 А на <50 °C - 3 min для силова схема 20 А на <50 °C - >= 15 min для силова схема 80 А - 1 с для signalling circuit 90 А - 500 ms для signalling circuit 110 А - 100 ms для signalling circuit
Номінальний струм запобіжника	25 А gG на <= 440 В для силова схема 25 А aM для силова схема 10 А gG для signalling circuit в соответствии с IEC 60947 10 А gG для signalling circuit в соответствии с VDE 0660
Середній імпеданс	3 мОм - Ith 20 А 50 Гц для силова схема
[Ui] номінальна напруга ізоляції	Силова схема 600 В в соответствии с UL 508 Силова схема 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с МЕК 60947-5-1 Signalling circuit 600 В в соответствии с UL 508 Силова схема 600 В в соответствии с CSA C22.2 № 14 Signalling circuit 600 В в соответствии с CSA C22.2 № 14
Опір ізоляції	> 10 МОм для signalling circuit
Пускова потужність [Вт]	3 В 20 °C)
Утримувана споживана потужність [Вт]	3 В на 20 °C
Розсіювання потужності	1,3 В
Межі напруги ланцюга керування	Operational 0.8...1.15 Uc 50 °C) Drop-out >= 0.10 Uc 50 °C)
Клеми підключення	Гвинтовий затискач 1 кабели 1,5…4 мм²Твердий Гвинтовий затискач 1 кабели 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 1 кабели 0,34…2,5 мм²гнучкий з кабельним наконечником Гвинтовий затискач 2 кабели 1,5…4 мм²Твердий Гвинтовий затискач 2 кабели 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 2 кабели 0,34…1,5 мм²гнучкий з кабельним наконечником Силова схема Гвинтовий затискач 2 кабели 1,5 мм²гнучкий з кабельним наконечником
Максимальна робоча швидкість	3600 цикл/год
Тип допоміжних контактів	Тип instantaneous 1 NO
Мінімальний струм перемикання	5 мА для signalling circuit
Мінімальна напруга перемикання	17 В для signalling circuit
Монтажна опора	Рейка Plate
Момент затягування	0,8…1,3 Н.м Гвинтовий затискач Philips No 2 0,8…1,3 Н.м Гвинтовий затискач flat Ø 6 mm 0,8…1,3 Н.м Гвинтовий затискач pozidriv No 2
Робочий час	30...40 мс coil energisation and NO closing 10 мс coil de-energisation and NO opening
Рівень надійності безпеки	B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1 B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1
Механічна зносостійкість	10 мільйонів циклів
Електрична зносостійкість	1,3 мільйонів циклів 6 А AC-3 <= 440 В 1,3 мільйонів циклів 6 А AC-3e <= 440 В 0,05 мільйонів циклів 36 А AC-4 <= 440 В
Висота	58 мм
Ширина	45 мм
Глибина	57 мм
Маса нетто	0,225 кг

Навколишнє середовище

Стандарти	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
Сертифікація виробу	CB Scheme CCC UL CSA EAC CE UKCA
Ступінь захисту	IP2x
Робоча температура навколишнього середови	-25…50 °C
Температура навколишнього повітря для збер	-50…80 °C
Висота над рівнем моря	2000 м без зниження номінальних характеристик
Вогнестійкість	V1 відповідно доUL 94 Requirement 2 відповідно доNF F 16-101 Requirement 2 відповідно доNF F 16-102

Пакувальна одиниця

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1

Dimensions Drawings

Dimensions

Contactors LC1 K, LP1 K, LP4 K: Mounting on Panel

Contactors LC1 K, LP1 K, LP4 K: Mounting on Rail AM1 DP200 or AM1 DE200 (35 mm)

Connections and Schema

Wiring

3-Pole Contactors: 3P + N/O

3-Pole Contactors: 3P + N/C
