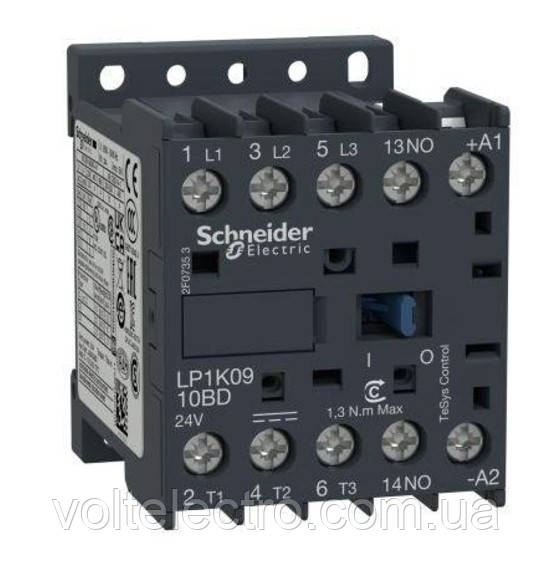

Контактор Schneider Electric TeSys K 3P, 9A, 1NO, 24V, DC

-10%
  • В наявності
  • Код: LP1K0910BD

1 442,89 ₴

1 298,60 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Контактор Schneider Electric TeSys K 3P, 9A, 1NO, 24V, DC
Контактор Schneider Electric TeSys K 3P, 9A, 1NO, 24V, DC
1 442,89 ₴1 298,60 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

Зображення LP1K0910BD Schneider Electric



Відео: 1

КОНТАКТОР TESYS K 3P 9A НВ =24В ГВИНТ

LP1K0910BD

Schneider Electric LP1K09 10BD 3 pole miniature contactor

Основні документи

Паспорт продукту

Інструкція



Цей продукт сумісний із



Зображення LA1KN22 Schneider Electric

БЛОК ДОДАТ.КОНТ.2НО+2НЗ ГВИНТ.КРІП.

LA1KN22

star_stroke

Додати до списку моїх продуктів

Ціна: 364,54 UAH

Зображення LA1KN11 Schneider Electric

БЛОК ДОДАТ.КОНТ.1НО+1НЗ ГВИНТ.КРІП.

LA1KN11

star_stroke

Додати до списку моїх продуктів

Ціна: 240,21 UAH



Опис

Контактор TeSys K, 3 полюси (3 NО), для керування двигуном до 9 А/690 В AC-3 (4 кВт при 400 В), а також для програм керування безіндуктивним навантаженням до 20 А/690 В AC-1. Котушка 24 В постійного струму, вбудований допоміжний контакт 1 NO, підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 600 циклів/год і навколишнього середовища до 50°C, він забезпечує надійність і довговічність для стандартних застосувань. Дуже компактний (ширина 45 мм), монтується на DIN-рейку або кріпиться гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).



Головна
Діапазон TeSys
Тип виробу або компоненту Контактор
Назва пристрою LP1K
Застосування контактора Motor control
Resistive load
Додаткова інформація
Категорія застосування AC-3
AC-3e
AC-1
AC-4
Опис полюсів 3P
power pole contact composition 3 NO
[Ue] номінальна робоча напруга Силова схема <= 690 В змінний струм <= 400 Hz
Signalling circuit <= 690 В змінний струм <= 400 Hz
[Ie] номінальний робочий струм 9 А 60 °C) на <= 440 В змінний струм AC-3 для силова схема
9 А 60 °C) на <= 440 В змінний струм AC-3e для силова схема
20 А 60 °C) на <= 690 В змінний струм AC-1 для силова схема
Тип схеми керування Постійний струм standard
[Uc] напруга схеми керування 24 В постійний струм
Потужність двигуна [кВт] 2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-3
4 кВт на 380...415 В змінний струм 50/60 Гц AC-3
4 кВт на 440/690 В змінний струм 50/60 Гц AC-3
2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-3e
4 кВт на 380...415 В змінний струм 50/60 Гц AC-3e
4 кВт на 440/690 В змінний струм 50/60 Гц AC-3e
2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-4
4 кВт на 380...415 В змінний струм 50/60 Гц AC-4
4 кВт на 440/690 В змінний струм 50/60 Гц AC-4
Компонування допоміжного контакту 1 NO
[Uimp] номінальна імпульсна витримувана напру 8 кВ
Категорія перенапруги III
[Ith] умовний тепловий струм у відкритому вик 20 А на <60 °C для силова схема
10 А на <50 °C для signalling circuit
Номінальна вмикаюча здатність [Irms] 110 А змінний струм для силова схема в соответствии с IEC 60947
110 А змінний струм для signalling circuit в соответствии с IEC 60947
Номінальна здатність відключення 110 А на 220...230 В в соответствии с IEC 60947
110 А на 380...400 В в соответствии с IEC 60947
110 А на 415 В в соответствии с IEC 60947
110 А на 440 В в соответствии с IEC 60947
80 А на 500 В в соответствии с IEC 60947
70 А на 660...690 В в соответствии с IEC 60947
[Icw] номінальний короткочасно допустимий ст 90 А на <50 °C - 1 с для силова схема
85 А на <50 °C - 5 s для силова схема
80 А на <50 °C - 10 s для силова схема
60 А на <50 °C - 30 s для силова схема
45 А на <50 °C - 1 min для силова схема
40 А на <50 °C - 3 min для силова схема
20 А на <50 °C - >= 15 min для силова схема
80 А - 1 с для signalling circuit
90 А - 500 ms для signalling circuit
110 А - 100 ms для signalling circuit
Номінальний струм запобіжника 25 А gG на <= 440 В для силова схема
25 А aM для силова схема
10 А gG для signalling circuit в соответствии с IEC 60947
10 А gG для signalling circuit в соответствии с VDE 0660
Середній імпеданс 3 мОм - Ith 20 А 50 Гц для силова схема
[Ui] номінальна напруга ізоляції Силова схема 600 В в соответствии с UL 508
Силова схема 690 В в соответствии с IEC 60947-4-1
Signalling circuit 690 В в соответствии с IEC 60947-4-1
Signalling circuit 690 В в соответствии с МЕК 60947-5-1
Signalling circuit 600 В в соответствии с UL 508
Силова схема 600 В в соответствии с CSA C22.2 № 14
Signalling circuit 600 В в соответствии с CSA C22.2 № 14
Опір ізоляції > 10 МОм для signalling circuit
Пускова потужність [Вт] 3 В 20 °C)
Утримувана споживана потужність [Вт] 3 В на 20 °C
Розсіювання потужності 1,3 В
Межі напруги ланцюга керування Operational 0.8...1.15 Uc 50 °C)
Drop-out >= 0.10 Uc 50 °C)
Клеми підключення Гвинтовий затискач 1 кабели 1,5…4 мм²Твердий
Гвинтовий затискач 1 кабели 0,75…4 мм²гнучкий без кабельного наконечника
Гвинтовий затискач 1 кабели 0,34…2,5 мм²гнучкий з кабельним наконечником
Гвинтовий затискач 2 кабели 1,5…4 мм²Твердий
Гвинтовий затискач 2 кабели 0,75…4 мм²гнучкий без кабельного наконечника
Гвинтовий затискач 2 кабели 0,34…1,5 мм²гнучкий з кабельним наконечником
Силова схема Гвинтовий затискач 2 кабели 1,5 мм²гнучкий з кабельним наконечником
Максимальна робоча швидкість 3600 цикл/год
Тип допоміжних контактів Тип instantaneous 1 NO
Мінімальний струм перемикання 5 мА для signalling circuit
Мінімальна напруга перемикання 17 В для signalling circuit
Монтажна опора Рейка
Plate
Момент затягування 0,8…1,3 Н.м Гвинтовий затискач Philips No 2
0,8…1,3 Н.м Гвинтовий затискач flat Ø 6 mm
0,8…1,3 Н.м Гвинтовий затискач pozidriv No 2
Робочий час 30...40 мс coil energisation and NO closing
10 мс coil de-energisation and NO opening
Рівень надійності безпеки B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1
B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1
Механічна зносостійкість 10 мільйонів циклів
Електрична зносостійкість 1,3 мільйонів циклів 9 А AC-3 <= 440 В
1,3 мільйонів циклів 9 А AC-3e <= 440 В
0,16 мільйонів циклів 20 А AC-1 <= 690 В
0,02 мільйонів циклів 54 А AC-4 <= 440 В
Висота 58 мм
Ширина 45 мм
Глибина 57 мм
Маса нетто 0,225 кг
Навколишнє середовище
Стандарти EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
Сертифікація виробу CB Scheme
CCC
UL
CSA
EAC
CE
UKCA
Ступінь захисту IP2x
Робоча температура навколишнього середови -25…50 °C
Температура навколишнього повітря для збер -50…80 °C
Висота над рівнем моря 2000 м без зниження номінальних характеристик
Вогнестійкість V1 відповідно доUL 94
Requirement 2 відповідно доNF F 16-101
Requirement 2 відповідно доNF F 16-102
Пакувальна одиниця
Тип 1 упаковки PCE
Кількість одиниць у 1 упаковці 1



Технічні характеристики

Головна
Діапазон TeSys
Тип виробу або компоненту Контактор
Назва пристрою LP1K
Застосування контактора Resistive load
Motor control
Додаткова інформація
Категорія застосування AC-3
AC-3e
AC-1
AC-4
Опис полюсів 3P
power pole contact composition 3 NO
[Ue] номінальна робоча напруга Силова схема <= 690 В змінний струм <= 400 Hz
Signalling circuit <= 690 В змінний струм <= 400 Hz
[Ie] номінальний робочий струм 12 А 60 °C) на <= 440 В змінний струм AC-3 для силова схема
12 А 60 °C) на <= 440 В змінний струм AC-3e для силова схема
20 А 60 °C) на <= 690 В змінний струм AC-1 для силова схема
Тип схеми керування Постійний струм standard
[Uc] напруга схеми керування 24 В постійний струм
Потужність двигуна [кВт] 3 кВт на 220...230 В змінний струм 50/60 Гц AC-3
5,5 кВт на 380...415 В змінний струм 50/60 Гц AC-
3
5,5 кВт на 440 В змінний струм 50/60 Гц AC-3
4 кВт на 690 В змінний струм 50/60 Гц AC-3
3 кВт на 220...230 В змінний струм 50/60 Гц AC-3e
5,5 кВт на 380...415 В змінний струм 50/60 Гц AC-3e
5,5 кВт на 440 В змінний струм 50/60 Гц AC-3e
4 кВт на 690 В змінний струм 50/60 Гц AC-3e
3 кВт на 220...230 В змінний струм 50/60 Гц AC-4
5,5 кВт на 380...415 В змінний струм 50/60 Гц AC-4
5,5 кВт на 440 В змінний струм 50/60 Гц AC-4
Компонування допоміжного контакту 1 NO

Основні
ВиробникSchneider Electric
Країна виробникФранція
Тип контактораРеверсивний
Теплове релеНі
Кількість фаз3
Наявність корпусуНі
Номінальна напруга котушкиДвадцять чотири
Тип керуючого струмуПостійний
Номінальний струм9 А
