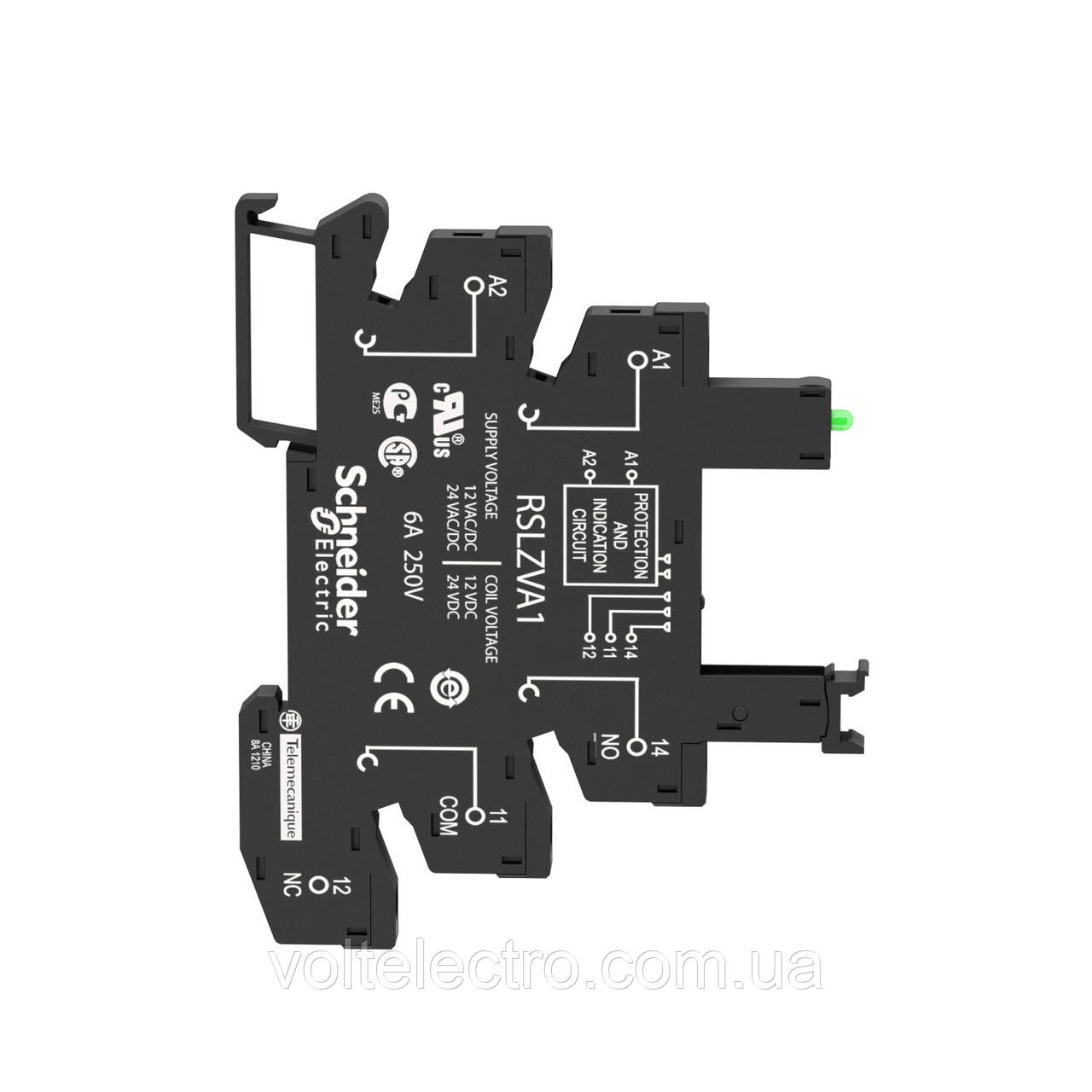

Розетка для реле RSL1 з LED-індикацією та захисним модулем 12–24V AC/DC RSLZVA1 Schneider Electric



розетка зі світлодіодом і ланцюгом захисту, електромеханічні реле Harmony, для реле RSL1, гвинтовий з'єднувач, 12-24В змінного / постійного струму

RSLZVA1

Опис

«Це Harmony RSLZ розетка вставного реле має котушку управління напругою 12 - 24В змінного струму / постійного струму.» «Вона має великий вибір кількості контактів для високого номінального струму.» «Воа також пропонує світлодіодний індикатор і ланцюг захисту.» «Це допомагає зменшити розмір корпусів та підвищити надійність обладнання, яке можна встановити майже скрізь». «Одна з найтонших розеток на ринку, з шириною 6,2 мм, вона може бути встановлена майже в будь-якому місці». «Працездатність автоматизованих систем з апаратно-інтегрованою логікою для доповнення функцій промислових програмованих логічних контролерів (ПЛК).» «Дисплей стану зі світлодіодним індикатором, чітко сигналізує як вдень, так і вночі».



Основні документи

Паспорт продукту

Каталог

Головна

Серія продукту	Harmony Electromechanical Relays
Тип виробу або компоненту	Socket
З'єднувальна клемна коробка	Разъединённый
Сумісність продуктів	Втычное реле RSL с 1 перекидний контакт контакт на 12 В Постійний струм Втычное реле RSL с 1 перекидний контакт контакт на 24 В Постійний струм
Форма контакту	Flat
Назва пристрою	RSLZ
Опис виробу	Основний елемент
Продаж неподільною кількістю	10
Напруга перемикання	12 В змінний/постійний струм 24 В змінний/постійний струм

Додаткова інформація

[Ith] умовний тепловий струм у відкритому вик	6 А
[Ue] номінальна робоча напруга	< 300 В Змінний струм
Момент затягування	< 0.5 N.m для M2.5
Спосіб кріплення	Пластиковые пружины сжатия (симетрична din-рейка 35 мм)
Маркування	CE
Габаритна ширина CAD	6,2 мм
Габаритна висота CAD	78,6 мм
Габаритна глибина CAD	95 мм
Маса нетто	0,023 кг
Діапазон номінальної робочої напруги	11.4...14.4 В 21.6...28.8 В
Група продуктів	RSL_CON_12-24
Код сумісності	RSLZ
[Uimp] номінальна імпульсна витримувана напру	3,6 кВ
Категорія перенапруги	III
Ступінь забруднення	3

Навколишнє середовище

Клеми підключення	Connector, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Connector, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) Твердий без кабельного наконечника
Стандарти	IEC 61984 UL 508
Сертифікація виробу	CSA ГОСТ
Температура навколишнього повітря для збер	-40…85 °C
Робоча температура навколишнього середови	-40…70 °C
Ступінь захисту	IP20відповідно доEN/IEC 60529
Електрична міцність ізоляції	2500 В

Dimensions Drawings

Dimensions

Connections and Schema

Wiring Diagram

(1) Protection circuit

Example of RSLZ2 Bus Jumper Mounting on Sockets

Side View

(1) A1

(2) A2

(3) Bus jumper polarity A1

(4) Bus jumper polarity A2
