Перетворювач частоти 22 кВт 380В 3Ф Altivar 310 IP20, без ЕМС-фільтру.
-20%
- В наявності
- Код: ATV310HD22N4E
71 596,02 ₴
57 276,82 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Перетворювач частоти 22 кВт 380В 3Ф Altivar 310 IP20, без ЕМС-фільтру.
71 596,02 ₴57 276,82 ₴
В наявностіОпис
Характеристики
Інформація для замовлення

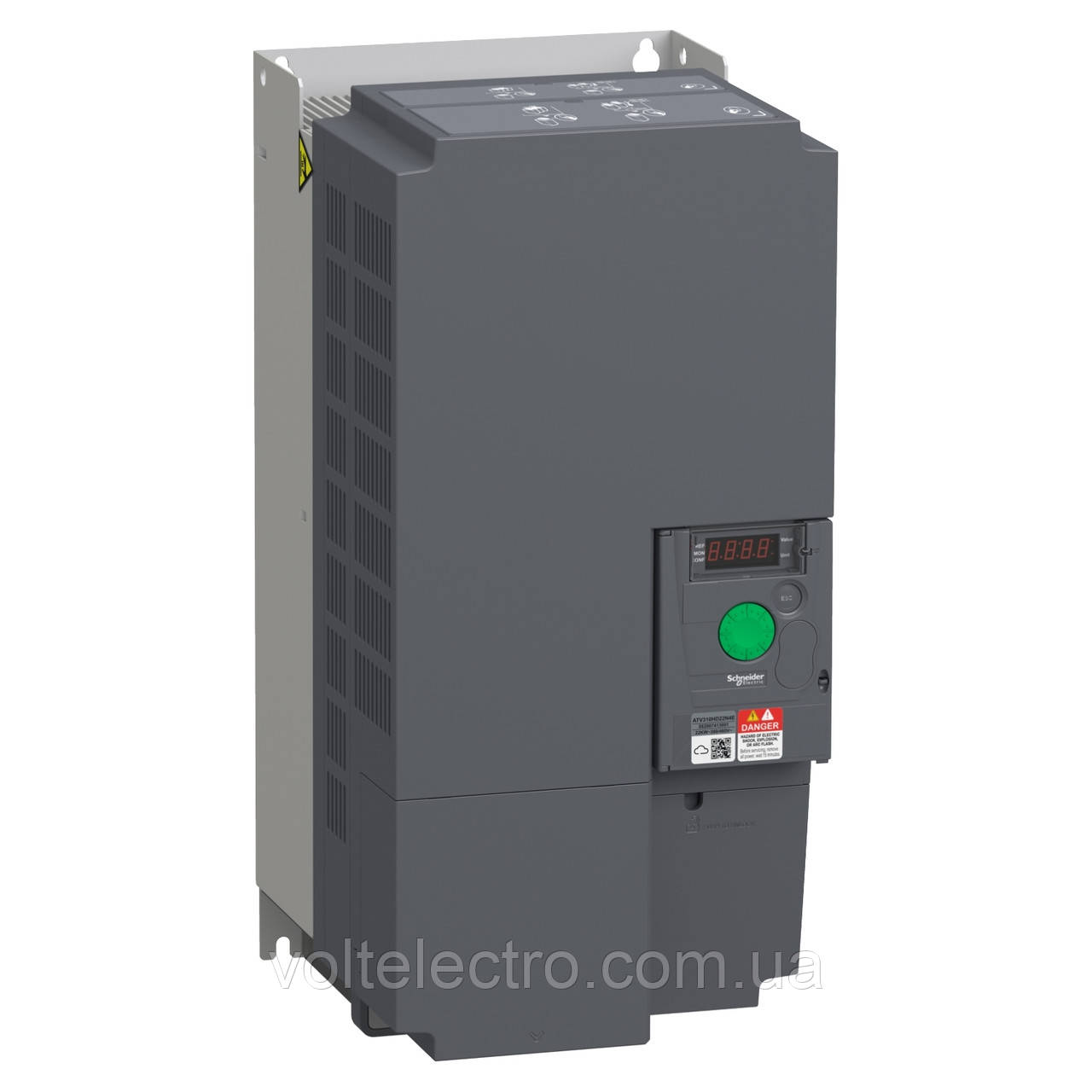

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV310 22кВт 380-460В, IP20, без ЕМС-фільтру
ATV310HD22N4E
Документи
Опис
Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 22 кВт / 30 кінських сил для важкого режиму роботи або 30 кВт / 40 кінських сил для нормального режиму роботи і номінальною напругою від 380 В до 460 В змінного струму. Він важить 8,5 кг, а його розміри становлять 180 мм у ширину, 390 мм у висоту та 212 мм у глибину. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.
Технічні характеристики
| Серія продукту | Easy Altivar 310 |
|---|---|
| Тип виробу або компоненту | Перетворювач частоти |
| Конкретне застосування виробу | Прості машини та механізми |
| Спосіб збірки | З радіатором |
| Назва пристрою | ATV310 |
| Кількість фаз мережі | Три фази |
| [Us] номінальна напруга живлення | 380..460 В - 15...10 % |
| Потужність двигуна [кВт] | 22 кВт для важкий режим роботи 30 кВт для нормальний режим роботи |
| Потужність двигуна [к.с.] | 30 к.с для важкий режим роботи 40 к.с для нормальний режим роботи |
| Рівень шуму | 50 дБ |
| Призначення продукту | Асинхронні двигуни |
|---|---|
| Кількість в одному комплекті | Комплект з 1 шт |
| Електромагнітний фільтр | Без фільтра ЕМС |
| Тип охолодження | Вбудований вентилятор |
| Частота мережі живлення | 50/60 Гц +/- 5 % |
| Протокол порту обміну даними | Modbus |
| Тип конектора | RJ45 (на лицьовій стороні) для Modbus |
| Апаратний інтерфейс | 2-провідний RS 485 для Modbus |
| Кадр даних | RTU для Modbus |
| Швидкість передачі | 4800 біт/с 9600 біт/с 19200 біт/с 38400 біт/с |
| Кількість адрес | 1…247 для Modbus |
| Служба обміну даними | Читання регістрів утримання (03) 29 слів Запис одного регістра (06) 29 слів Запис декількох регістрів (16) 27 слів Читання/запис декількох регістрів (23) 4/4 слів Читання ідентифікації пристрою (43) |
| Лінійний струм | 64,2 А при 380 В (важкий режим роботи) 71,2 А при 380 В (нормальний режим роботи) 53,2 А при 460 В (важкий режим роботи) 59,2 А при 460 В (нормальний режим роботи) |
| Повна потужність | 46,2 кВА при 460 В (важкий режим роботи) 47 кВА при 460 В (нормальний режим роботи) |
| Ймовірний струм КЗ [Isc] | 22 кА 5 кА |
| максимальный ток в установившемся режиме | 46 А важкий режим роботи 60 А нормальний режим роботи |
| Максимальний струм перехідного процесу | 69 А впродовж 60 с (важкий режим роботи) 66 А впродовж 60 с (нормальний режим роботи) |
| Розсіювана потужність [Вт] | 568,8 В, at In (важкий режим роботи) 735,6 В, at In (нормальний режим роботи) |
| Вихідна частота приводу | 0,5…400 Гц |
| Номінальна частота перемикання | 4 кГц |
| Частота перемикання | 2..12 кГц регульований |
| Швидкісний діапазон | 1…20 |
| Короткочасне перевищення моменту | 170…200 % ном.моменту двигуна (~від потужн.ПЧ та типу двигуна) |
| Гальмівний крутний момент | До 150 % від номінального крутного моменту двигуна з гальмівним резистором при високій інерційності До 70 % від номінального крутного моменту двигуна без гальмівного резистора |
| Форма керуючої дії асинхронним двигуном | Квадратичне співвідношення напруга/частота Коефіцієнт енергозбереження Векторне керування без енкодера |
| Компенсація ковзання ротора | Встановлений на заводі Налаштовуємий |
| Вихідна напруга | 380..460 В три фази |
| Електричне з'єднання | Клема, момент затягування: 10 мм² (L1, L2, L3, PA/+, PB, U, V, W) |
| Момент затягування | 2,2…2,4 Н.м |
| Ізоляція | Електрична між силовою частиною та системою керування |
| Живлення | Внутрішнє живлення для потенціометра 5 В (4,75…5,25 В)постійний струм, <10 мА с захист від перевантаження та короткого замикання Внутрішнє живлення для логічних входів 24 В (20,4…28,8 В)постійний струм, <100 мА с захист від перевантаження та короткого замикання |
| Кількість аналогових входів | 1 |
| Тип аналогового входу | Конфігурований струм AI1 0..20 мА 250 Ом Конфігурована напруга AI1 0..10 В 30 кОм Конфігурована напруга AI1 0..5 В 30 кОм |
| Кількість дискретних входів | 4 |
| Тип дискретного входу | Програмований LI1..LI4 24 В 18...30 В |
| Логіка дискретних входів | Негативна логіка (прийомник), > 16 В (стан 0), < 10 В (стан 1), вхідний повний опір3,5 кОм Позитивна логіка (джерело), 0...< 5 В (стан 0), > 11 В (стан 1) |
| Тривалість вибірки | 10 мс для аналоговий вхід 20 мс, відхилення +/- 1 мс для логічний вхід |
| Помилка лінеаризації | +/- 0,3 % максимального значення для аналоговий вхід |
| Кількість аналогових виходів | 1 |
| Тип аналогового виходу | AO1 програмно-конфігурована напруга: 0..10 В, повний опір: 470 Ом, роздільна здатність: 8 біт AO1 програмно-конфігурований струм: 0..20 мА, повний опір: 800 Ом, роздільна здатність: 8 біт |
| Кількість дискретних виходів | 2 |
| Тип дискретного виходу | Логічний вихід LO+, LO- Захищений релейний вихід R1A, R1B, R1C 1 перекидний контакт |
| Мінімальний струм перемикання | 5 мА при 24 В постійний струм для логічне реле |
| Максимальний струм перемикання | 2 А при 250 В змінний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 2 А при 30 В постійний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 3 А при 250 В змінний струм при резистивне навантаження cos phi = 1 L/R = 0 мс для логічне реле 4 А при 30 В постійний струм при резистивне навантаження cos phi = 1 L/R = 0 мс для логічне реле |
| Лінійне прискорення і уповільнення | U S Лінійне від 0 до 999,9 с |
| Тип гальмування | Постійним струмом, <30 с |
| Тип захисту | Перенапруга в мережі Недонапруга в мережі Перевантаження по струму між вихідн.фазами та землею Захист від перегріву Коротке замикання між фазами двигуна Від втрати вхідної фази Тепловий захист двигуна i2t |
| Роздільна здатність за частотою | Аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт Пульт 0,1 Гц |
| Постійна часу | 20 мс +/- 1 мс для зміни завдання |
| Робоче положення | Вертикальне, +/- 10 градусів |
| Висота | 390 мм |
| Ширина | 180 мм |
| Глибина | 212 мм |
| Маса нетто | 8,5 кг |
| Електромагнітна сумісність | Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень:рівень 4 відповідно доМЕК 61000-4-4 Тест на стійкість до електростатичного розряду - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-2 Стійкість до наведених збурень - випробувальний рівень:рівень 3 відповідно доIEC 61000-4-6 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-3 Тест на стійкість до перепадів та переривань напруги відповідно доIEC 61000-4-11 Тест на стійкість до перенапруги - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-5 |
|---|---|
| Стандарти | IEC 61800-5-1 IEC 61800-3 |
| Ступінь захисту | IP20 без глухої пластини у верхній частині IP40 верх |
| Ступінь забруднення | 2 відповідно доIEC 61800-5-1 |
| Характеристики зовнішнього середовища | Стійкість до пилового забруднення клас 3S2 відповідно доIEC 60721-3-3 Стійкість до хімічного забруднення клас 3С3 відповідно доIEC 60721-3-3 |
| Ударостійкість | 15 gn для 11 мс відповідно доМЕК 60068-2-27 |
| Відносна вологість | 5…95 % без конденсату відповідно доIEC 60068-2-3 5…95 % без крапель води відповідно доIEC 60068-2-3 |
| Температура навколишнього повітря для збер | -25…70 °C |
| Робоча температура повітря | -10…55 °C Без зниження номінальних характеристик 55…60 °C знята захисна кришка з верхньої частини перетворювача зі зниженням струму на 2,2 % на °C |
| Висота над рівнем моря | <= 1000 м без зниження номінальних характеристик |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 21,2 см |
| Ширина 1 упаковки | 18,0 см |
| Довжина 1 упаковки | 33,0 см |
| Вага 1 упаковки | 9,5 кг |
| Тип 2 упаковки | P06 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 105,0 см |
| Ширина 2 упаковки | 60,0 см |
| Довжина 2 упаковки | 80,0 см |
| Вага 2 упаковки | 73,0 кг |
| Основні атрибути | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Потужність | 22 кВт |
| Максимальний струм | 70 А |
| Кількість фаз | 3 |
| Тип робочої величини | Частота |
