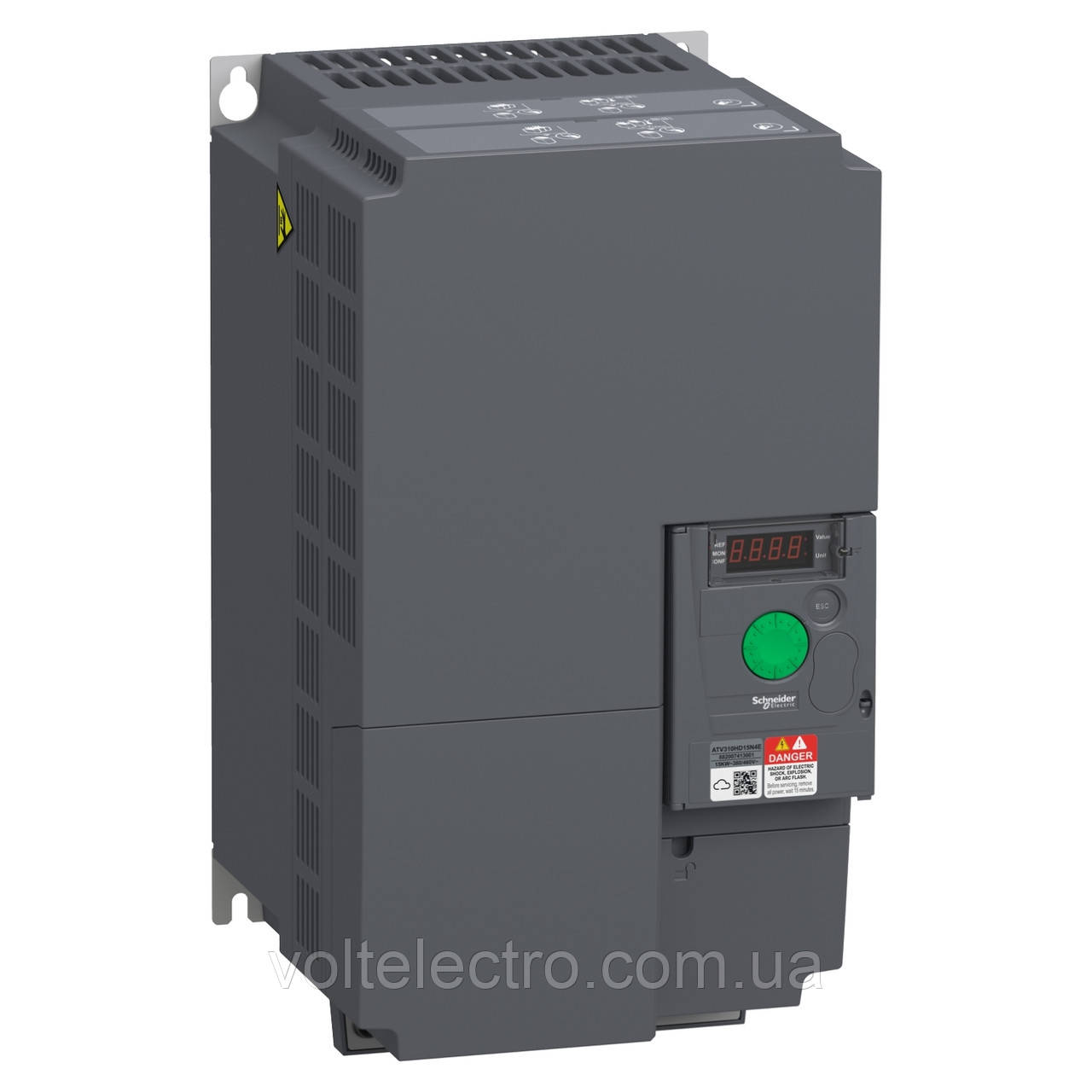

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV310 15кВт 380-460В, IP20, без ЕМС-фільтру

ATV310HD15N4E



Основні документи

Інструкція



Паспорт продукту



Опис

Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 15 кВт/20 кінських сил для важкого режиму роботи або 18,5 кВт/25 кінських сил для нормального режиму роботи і номінальною напругою від 380 В до 460 В змінного струму. Він важить 6,3 кг і має такі розміри: ширина 180 мм, висота 330 мм, глибина 191 мм. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.



Головна

Серія продукту	Easy Altivar 310
Тип виробу або компоненту	Перетворювач частоти
Конкретне застосування виробу	Прості машини та механізми
Спосіб збірки	З радіатором
Назва пристрою	ATV310
Кількість фаз мережі	Три фази
[Us] номінальна напруга живлення	380..460 В - 15...10 %
Потужність двигуна [кВт]	15 кВт для важкий режим роботи 18,5 кВт для нормальний режим роботи
Потужність двигуна [к.с.]	20 к.с для важкий режим роботи 25 к.с для нормальний режим роботи
Рівень шуму	50 дБ

Додаткова інформація

Призначення продукту	Асинхронні двигуни
Кількість в одному комплекті	Комплект з 1 шт
Електромагнітний фільтр	Без фільтра ЕМС
Тип охолодження	Вбудований вентилятор
Частота мережі живлення	50/60 Гц +/- 5 %
Протокол порту обміну даними	Modbus
Тип конектора	RJ45 (на лицьовій стороні) для Modbus
Апаратний інтерфейс	2-провідний RS 485 для Modbus
Кадр даних	RTU для Modbus
Швидкість передачі	4800 біт/с 9600 біт/с 19200 біт/с 38400 біт/с
Кількість адрес	1…247 для Modbus
Служба обміну даними	Читання регістрів утримання (03) 29 слів Запис одного регістра (06) 29 слів Запис декількох регістрів (16) 27 слів Читання/запис декількох регістрів (23) 4/4 слів Читання ідентифікації пристрою (43)
Лінійний струм	46,5 А при 380 В (важкий режим роботи) 46,6 А при 380 В (нормальний режим роботи) 38,5 А при 460 В (важкий режим роботи) 38,8 А при 460 В (нормальний режим роботи)
Повна потужність	30,7 кВА при 460 В (важкий режим роботи) 31,2 кВА при 460 В (нормальний режим роботи)
Ймовірний струм КЗ [Isc]	22 кА
максимальный ток в установившемся режиме	33 А важкий режим роботи 36 А нормальний режим роботи
Максимальний струм перехідного процесу	49,5 А впродовж 60 с (важкий режим роботи) 39,6 А впродовж 60 с (нормальний режим роботи)
Розсіювана потужність [Вт]	416,0 В, at In (важкий режим роботи) 451,7 В, at In (нормальний режим роботи)
Вихідна частота приводу	0,5…400 Гц
Номінальна частота перемикання	4 кГц
Частота перемикання	2..12 кГц регульований
Швидкісний діапазон	1…20
Короткочасне перевищення моменту	170…200 % ном.моменту двигуна (~від потужн.ПЧ та типу двигуна)
Гальмівний крутний момент	До 150 % від номінального крутного моменту двигуна з гальмівним резистором при високій інерційності До 70 % від номінального крутного моменту двигуна без гальмівного резистора
Форма керуючої дії асинхронним двигуном	Квадратичне співвідношення напруга/частота Векторне керування без енкодера Квадратичне співвідношення напруга/частота
Компенсація ковзання ротора	Встановлений на заводі Налаштовуємий
Вихідна напруга	380..460 В три фази
Електричне з'єднання	Клема, момент затягування: 10 мм² (L1, L2, L3, PA/+, PB, U, V, W)
Момент затягування	2,2…2,4 Н.м
Ізоляція	Електрична між силовою частиною та системою керування
Живлення	Внутрішнє живлення для потенціометра 5 В (4,75…5,25 В)постійний струм, <10 мА с захист від перевантаження та короткого замикання Внутрішнє живлення для логічних входів 24 В (20,4…28,8 В)постійний струм, <100 мА с захист від перевантаження та короткого замикання
Кількість аналогових входів	1
Тип аналогового входу	Конфігурований струм AI1 0..20 мА 250 Ом Конфігурована напруга AI1 0..10 В 30 кОм Конфігурована напруга AI1 0..5 В 30 кОм
Кількість дискретних входів	4
Тип дискретного входу	Програмований LI1..LI4 24 В 18...30 В
Логіка дискретних входів	Негативна логіка (прийомник), > 16 В (стан 0), < 10 В (стан 1), вхідний повний опір3,5 кОм Позитивна логіка (джерело), 0...< 5 В (стан 0), > 11 В (стан 1)
Тривалість вибірки	10 мс для аналоговий вхід 20 мс, відхилення +/- 1 мс для логічний вхід
Помилка лінеаризації	+/- 0,3 % максимального значення для аналоговий вхід
Кількість аналогових виходів	1
Тип аналогового виходу	AO1 програмно-конфігурована напруга: 0..10 В, повний опір: 470 Ом, роздільна здатність: 8 біт AO1 програмно-конфігурований струм: 0..20 мА, повний опір: 800 Ом, роздільна здатність: 8 біт
Кількість дискретних виходів	2
Тип дискретного виходу	Логічний вихід LO+, LO- Захищений релейний вихід R1A, R1B, R1C 1 перекидний контакт
Мінімальний струм перемикання	5 мА при 24 В постійний струм для логічне реле
Максимальний струм перемикання	2 А при 250 В змінний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 2 А при 30 В постійний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 3 А при 250 В змінний струм при резистивне навантаження cos phi = 1 L/R = 0 мс для логічне реле 4 А при 30 В постійний струм при резистивне навантаження cos phi = 1 L/R = 0 мс для логічне реле
Лінійне прискорення і уповільнення	U S Лінійне від 0 до 999,9 с
Тип гальмування	Постійним струмом, <30 с
Тип захисту	Перенапруга в мережі Недонапруга в мережі Перевантаження по струму між вихідн.фазами та землею Захист від перегріву Коротке замикання між фазами двигуна Від втрати вхідної фази Тепловий захист двигуна i2t
Роздільна здатність за частотою	Аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт Пульт 0,1 Гц
Постійна часу	20 мс +/- 1 мс для зміни завдання
Робоче положення	Вертикальне, +/- 10 градусів
Висота	330 мм
Ширина	180 мм
Глибина	191 мм
Маса нетто	6,3 кг

Навколишнє середовище

Електромагнітна сумісність	Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень:рівень 4 відповідно доМЕК 61000-4-4 Тест на стійкість до електростатичного розряду - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-2 Стійкість до наведених збурень - випробувальний рівень:рівень 3 відповідно доIEC 61000-4-6 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-3 Тест на стійкість до перепадів та переривань напруги відповідно доIEC 61000-4-11 Тест на стійкість до перенапруги - випробувальний рівень:рівень 3 відповідно доМЕК 61000-4-5
Стандарти	IEC 61800-5-1 IEC 61800-5-1
Ступінь захисту	IP20 без глухої пластини у верхній частині IP40 верх
Ступінь забруднення	2 відповідно доIEC 61800-5-1
Характеристики зовнішнього середовища	Стійкість до пилового забруднення клас 3S2 відповідно доIEC 60721-3-3 Стійкість до хімічного забруднення клас 3С3 відповідно доIEC 60721-3-3
Ударостійкість	15 gn для 11 мс відповідно доМЕК 60068-2-27
Відносна вологість	5…95 % без конденсату відповідно доIEC 60068-2-3 5…95 % без крапель води відповідно доIEC 60068-2-3
Температура навколишнього повітря для збер	-25…70 °C
Робоча температура повітря	-10…55 °C Без зниження номінальних характеристик 55…60 °C знята захисна кришка з верхньої частини перетворювача зі зниженням струму на 2,2 % на °C
Висота над рівнем моря	<= 1000 м без зниження номінальних характеристик

Пакувальна одиниця

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	19,1 см
Ширина 1 упаковки	18,0 см
Довжина 1 упаковки	33,0 см
Вага 1 упаковки	7,6 кг
Тип 2 упаковки	P06
Кількість одиниць у 2 упаковці	6
Висота 2 упаковки	105,0 см
Ширина 2 упаковки	60,0 см
Довжина 2 упаковки	80,0 см
Вага 2 упаковки	61,6 кг



Dimensions Drawings

Dimensions



Side and Front Sides

Dimensions in mm



a	b	c	G	H	H1	Ø	For screws
180	331	191	160	295	330	6	M5





Dimensions in in.



a	b	c	G	H	H1	Ø	For screws
7.09	12.24	7.52	6.29	11.61	12.99	0.23	M5





Mounting and Clearance

Mounting Recommendations

Clearance

Mounting Types

Mounting Type A

Mounting Type B

Remove the protective cover from the top of the drive.

Connections and Schema

Three-Phase Power Supply Wiring Diagram

A1 : Drive

KM1 : Contactor (only if a control circuit is needed)

P1 : 2.2 kΩ reference potentiometer. This can be replaced by a 10 kΩ potentiometer (maximum).

Q1 : Circuit breaker

R : Braking resistor (optional)

(1) Negative logic (Sink)

(2) Positive logic (Source) (factory set configuration)

(3) 0...10 V or 0...20 mA

(4) Line choke three-phase (optional)
