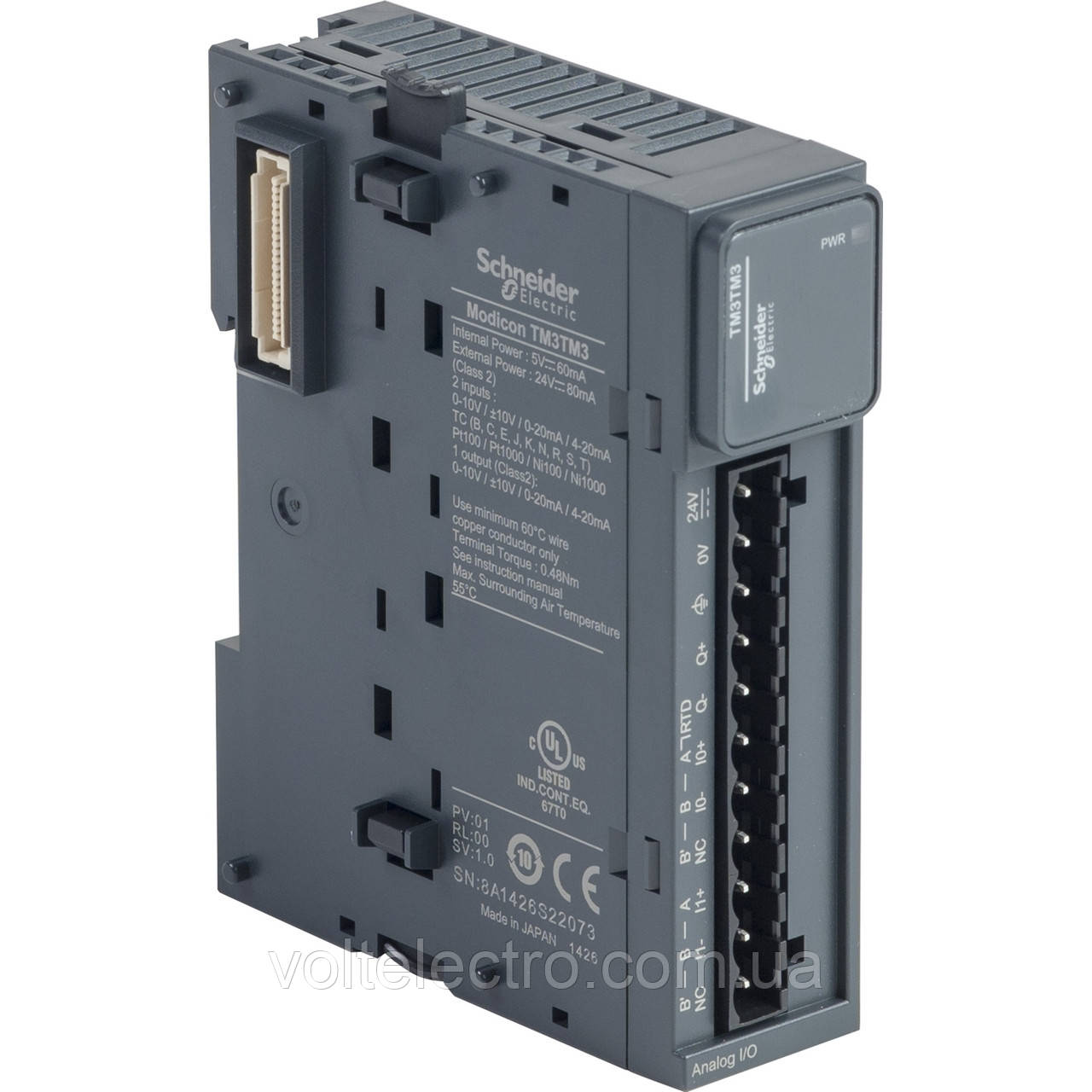

TM3TM3 Аналог модуля розширення ТМ3- 2 температурні входи + 1 аналоговий вихід
10 946,07 ₴9 304,16 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
МОДУЛЬ TM3 2 ТЕМП ВХ/ 1 АНАЛОГ ВИХ
TM3TM3
TM3TM3
Основные документы
TM3 Analog IO modules Firmware
| Серія продукту | Modicon TM3 |
|---|---|
| Тип виробу або компоненту | Модуль аналоговых входов-выходов |
| Сумісність серії | Modicon M221 Modicon M241 Modicon M251 Modicon M262 |
| Кількість аналогових входів | 2 |
| Тип аналогового входу | Струм 4...20 мА струм 0..20 мА напруга 0..10 В напруга - 10..10 В термоелектричний - 200...1000 °C с thermocouple J термоелектричний - 200...1300 °C с thermocouple K термоелектричний 0...1760 °C с thermocouple R термоелектричний 0...1760 °C с thermocouple S термоелектричний 0...1820 °C с thermocouple B термоелектричний - 200...400 °C с thermocouple T термоелектричний - 200...1300 °C с thermocouple N термоелектричний - 200...800 °C с thermocouple E термоелектричний 0...2315 °C с термопара С Ni 100/Ni 1000 датчик температури - 60...180 °C Pt 100 датчик температури - 200...850 °C Pt 1000 датчик температури - 200...600 °C |
| Кількість аналогових виходів | 1 |
| Тип аналогового виходу | Струм 4...20 мА Струм 0..20 мА Напруга 0..10 В Напруга - 10...10 В |
| Роздільна здатність аналогового входу | 16 bits 15 bits + знак |
|---|---|
| Допустиме тривале перевантаження | 13 V напруга 40 mA струм |
| Вхідний повний опір | <= 50 Ом струм >= 1 МОм напруга >= 1 МОм термоелектричний >= 1 МОм датчик температури |
| Роздільна здатність аналогового виходу | 12 bits |
| Значення молодшого біта | 0.15 mV 0..10 Внапруга 0.30 mV - 10..10 Внапруга 0.30 µA 0..20 мАструм 0.244 µA 4...20 мАструм 0.1 °Cдатчик температури 0.1 °Cтермоелектричний 2.44 mV 0..10 В напруга 4.88 mV - 10...10 В напруга 4.88 µA 0..20 мА струм 3.91 µA 4...20 мА струм |
| Тип електричного навантаження | Резистивне |
| Омічний імпеданс навантаження | 1 кОм напруга 300 Ом струм |
| Час стабілізації | 1 мс |
| Час перетворення | 100 ms + 100 ms на канал + 1 цикл контроллера для аналоговых входов термоелектричний 100 ms + 100 ms на канал + 1 цикл контроллера для аналоговых входов датчик температури 10 ms + 10 ms на канал + 1 цикл контроллера для аналоговых входов напруга/струм |
| Тривалість вибірки | 10 мс напруга/струм 100 мс напруга/струм 100 мс термоелектричний 100 мс датчик температури |
| Абсолютна похибка виміру | +/- 6 °C at 25 °C for thermocouple R, S 0...200 °C +/- 0.4 % повної шкали at 25 °C for thermocouple K - 200...0 °C +/- 0.4 % повної шкали at 25 °C for thermocouple J - 200...0 °C +/- 0.4 % повної шкали at 25 °C for thermocouple E - 200...0 °C +/- 0.4 % повної шкали at 25 °C for thermocouple T - 200...0 °C +/- 0.4 % повної шкали at 25 °C for thermocouple N - 200...0 °C +/- 0.1 % повної шкали at 25 °C for analogue input напруга/струм +/- 0.1 % повної шкали at 25 °C for термопара С 0...2315 °C +/- 0.1 % повної шкали at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe +/- 0.1 % повної шкали at 25 °C for thermocouple R, S 200...1760 °C +/- 0.1 % повної шкали at 25 °C for thermocouple B 300...1820 °C +/- 0.1 % повної шкали at 25 °C for thermocouple K 0...1300 °C +/- 0.1 % повної шкали at 25 °C for thermocouple J 0...1000 °C +/- 0.1 % повної шкали at 25 °C for thermocouple E 0...800 °C +/- 0.1 % повної шкали at 25 °C for thermocouple T 0...400 °C +/- 0.1 % повної шкали at 25 °C for thermocouple N 0...1300 °C +/- 0.1 % повної шкали at 25 °C for analogue output напруга/струм |
| Відхилення температури | +/- 0.006 %FS/°C |
| Стабільність та повторюваність характерис | +/-0.5 %FS для вхід +/- 0.4 %FS для вихід |
| Нелінійність | +/- 0.01 %FS аналоговий вихід +/- 0.1 %FS аналоговий вхід |
| Пульсація вихідного сигналу | 20 mV |
| Перехресне наведення | <= 1 LSB |
| [Us] номінальна напруга живлення | 24 В постійний струм |
| Межі напруги живлення | 20,4…28,8 В |
| Тип кабелю | Екранована вита пара <30 м для Вхід/вихід цепь |
| Споживання струму | 55 мА на 24 В постійний струм через зовнішнє джерело живлення Режим холостого ходу 55 мА на 5 В постійний струм через роз'єм комунікаційної шини Режим холостого ходу 60 мА на 5 В постійний струм через роз'єм комунікаційної шини повне завантаження 80 мА на 24 В постійний струм через зовнішнє джерело живлення повне завантаження |
| Місцева сигналізація | ДляPWR 1 світлодіод (зелений) |
| Електричне з'єднання | 11 x 2,5 мм² знімна гвинтова клемна колодка с pitch 5.08 mm настройка for inputs, outputs and supply |
| Ізоляція | Между входом и выходом в 1500 В змінний струм Between input and internal logic в 500 В змінний струм Между выходами и питанием в 1500 В змінний струм Between output and internal logic в 500 В змінний струм |
| Маркування | CE |
| Стійкість до імпульсних перенапруг | 1 кВ power supply Звичайний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ power supply Диференційний режим в соответствии с EN/IEC 61000-4-5 1 кВ I/O Звичайний режим в соответствии с EN/IEC 61000-4-5 0,5 кВ I/O Диференційний режим в соответствии с EN/IEC 61000-4-5 |
| Монтажна опора | ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 плата или панель с монтажным набором |
| Висота | 90 мм |
| Глибина | 70 мм |
| Ширина | 23,6 мм |
| Маса нетто | 0,115 кг |
| Стандарти | EN/IEC 61131-2 |
|---|---|
| Сертифікація виробу | CE UKCA RCM EAC cULus cULus HazLoc |
| Стійкість до електростатичного розряду | 8 кВ в повітрівідповідно доEN/IEC 61000-4-2 4 кВ при контактівідповідно доEN/IEC 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 MHz...1 GHz в соответствии с EN/IEC 61000-4-3 3 В/м 1,4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 GHz...3 GHz в соответствии с EN/IEC 61000-4-3 |
| Стійкість до магнітних полів | 30 А/м в соответствии с EN/IEC 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ в соответствии с EN/IEC 61000-4-4 (I/O) |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц в соответствии с EN/IEC 61000-4-6 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL) |
| Електромагнітна емісія | Випромінювані перешкоди - испытательный уровень: 40 децибелов на микровольт/минута QP класс А 10 m) на 30…230 МГц в соответствии с EN/IEC 55011 Випромінювані перешкоди - испытательный уровень: 47 децибелов на микровольт/минута QP класс А 10 m) на 230…1000 МГц в соответствии с EN/IEC 55011 |
| Стійкість до коротких переривів споживання | 10 мс |
| Робоча температура навколишнього середови | -10…55 °C горизонтальная установка -10…35 °C vertical installation |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в работе) 10…95 %, без конденсату (in storage) |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Ступінь забруднення | 2 |
| Висота над рівнем моря | 0..2000 м |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3.5 мм на 5…8,4 Гц на DIN-рейка 3 gn на 8,4…150 Гц на DIN-рейка |
| Ударостійкість | 15 gn для 11 мс |
Dimensions Drawings
Dimensions
(*)
8.5 mm/0.33 in when the clamp is pulled out.
Connections and Schema
Analogue Mixed I/O Module
Wiring Diagram (Current/Voltage type)
(*)
Type T fuse
(1)
Current/Voltage analog output device
(2)
Current/Voltage analog input device
Wiring Diagram (Thermocouple input type)
(*)
Type T fuse
(2)
Current/Voltage analog input device
(3)
Thermocouple
Wiring Diagram (Temperature probe input type)
(*)
Type T fuse
(2)
Current/Voltage analog input device
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Тип управління | Автоматичне |
| Тип монтажу | На DIN рейку |
| ПІД-регулятор | Ні |
