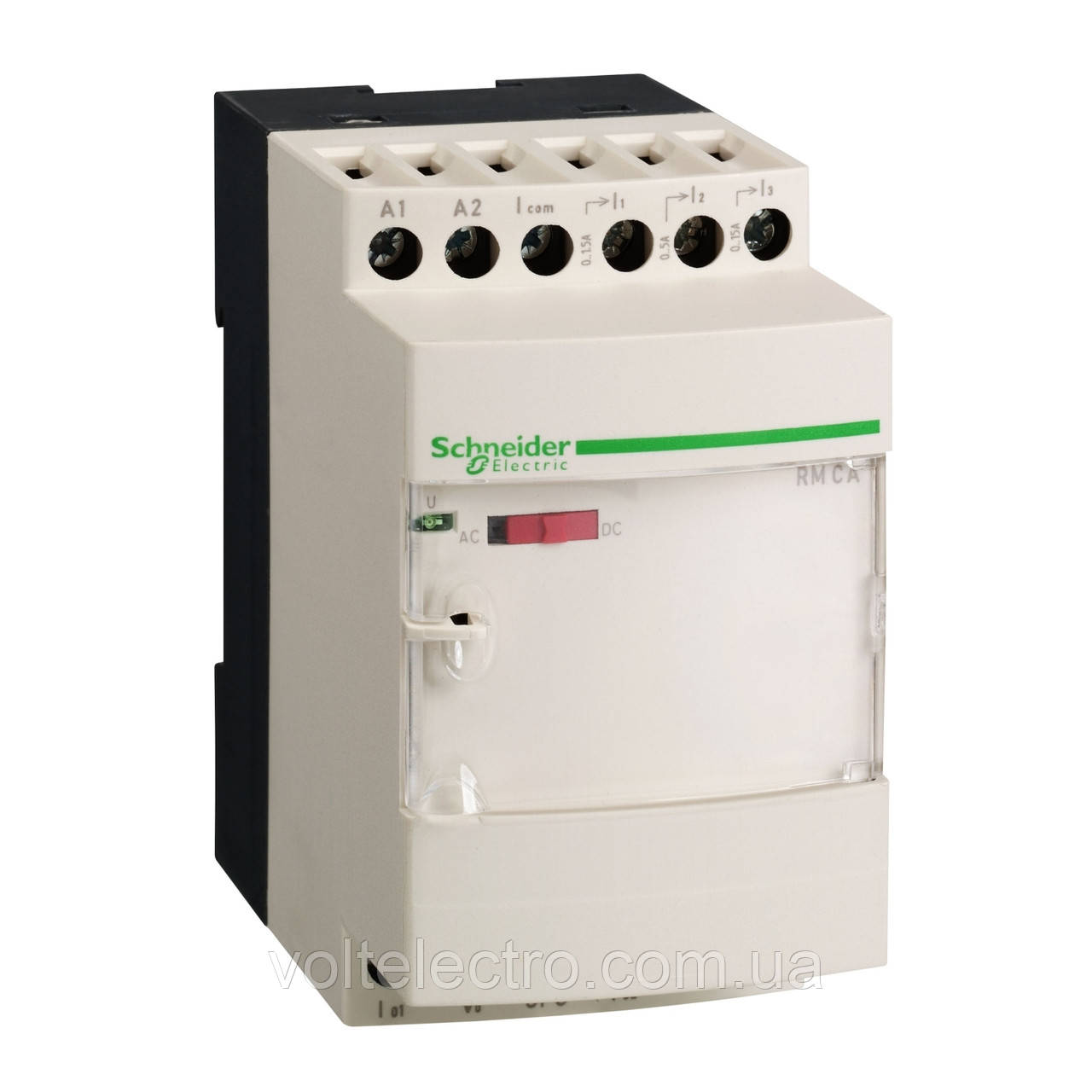

Перетворювач ізольований 015А 24ВDC RMCA61BD
13 442,75 ₴11 426,34 ₴
В наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
Перетворювач ізольований 015А
RMCA61BD
Основні документи
Переглянути всі документи
Опис
Цей перетворювач напруги/струму входить до лінійки Harmony Analog. Це дозволяє перетворювати електричні сигнали, як змінного, так і постійного струму.
| Серія продукту | Harmony Analog |
|---|---|
| Тип виробу або компоненту | Voltage/current converter |
| Тип аналогового входу | Струм 0...1.5 A Змінний/постійний струм 50/60 Гц Струм 0...15 A Змінний/постійний струм 50/60 Гц Струм 0...5 A Змінний/постійний струм 50/60 Гц |
| Тип аналогового виходу | Струм 0..20 мА <= 500 Ом by cabling Струм 4...20 мА <= 500 Ом by cabling Напруга 0..10 В >= 100 кОм by cabling |
| Тип захисту | Reverse polarity protection on output Short-circuit protection on output Overvoltage protection on output (+/- 30 V) |
|---|---|
| abnormal analogue output voltage | -15...0 В no input or input wire broken |
| abnormal analogue output current | -30…0 мА 0..20 мА no input or input wire broken 4…30 мА 4...20 мА no input or input wire broken |
| [Us] номінальна напруга живлення | 24 В постійний струм +/- 20 %, isolated |
| Споживання струму | <= 70 мА для вихід напруги <= 90 мА для струмовий вихід |
| Місцева сигналізація | Дляпитание ВКЛ світлодіод (зелений) |
| Похибка вимірювання | +/- 10 % повної шкали на 20 °C (electromagnetic interference of 10 V/m) +/- 5 % повної шкали на 20 °C |
| Стабільність та повторюваність характерис | +/- 0.2 % повної шкали на 20 °C +/- 0.6 % повної шкали на 60 °C |
| Температурний коефіцієнт | 1000 ppm/°C 0...5 A 2000 ppm/°C 0...15 A 500 ppm/°C 0...1.5 A |
| Ємність затискного з'єднання | 2 x 1.5 мм² 1 x 2.5 мм² |
| Момент затягування | 0,6…1,1 Н.м |
| Маркування | CE |
| Стійкість до імпульсних перенапруг | 0,5 кВ в течение 1.2/50 µs в соответствии с МЕК 61000-4-5 |
| [Ui] номінальна напруга ізоляції | 2 кВ |
| Спосіб кріплення | Гвинтами (Монтажна плата) Замикаючий (симетрична din-рейка 35 мм) |
| Показники надійності безпеки | B10d = 22108 MTTFd = 23.9 years |
| Маса нетто | 0,15 кг |
| Стандарти | МЕК 60947-1 IEC 60584-1 |
|---|---|
| Сертифікація виробу | CSA UL GL |
| Ступінь захисту | IP20 (terminal block) IP50 (housing) |
| Вогнестійкість | 850 °C в соответствии с IEC 60695-2-1 850 °C в соответствии с UL |
| Ударостійкість | 50 gn для 11 мс відповідно доМЕК 60068-2-27 |
| Вібростійкість | 5 gn (f= 10…100 Гц) відповідно до МЕК 60068-2-6 |
| Стійкість до електростатичного розряду | 6 кВ (in contact) в соответствии с МЕК 61000-4-2 рівень 3 8 кВ (in air) в соответствии с МЕК 61000-4-2 рівень 3 |
| Стійкість до швидких перехідних процесів | 1 кВ в соответствии с МЕК 61000-4-4 (on input-output) 2 кВ в соответствии с МЕК 61000-4-4 (on power supply) |
| Обурення випромінюване/провідне | CISPR 11 CISPR 22 group 1 - class B |
| Температура навколишнього повітря для збер | -40…85 °C |
| Робоча температура навколишнього середови | 0…50 °C mounting side by side 0…60 °C 2 cm spacing |
| Ступінь забруднення | 2 відповідно доIEC 60664-1 |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
Dimensions Drawings
Analog Interface: Voltage/Current Converter
Dimensions
(1) Terminal block AB1TP435U or AB1RRNTP435U2
Mounting and Clearance
Mounting
Mounting on Rails AM1•••••
Panel Mounting
Connections and Schema
Analog Interface: Voltage/Current Converter
Wiring Diagram
(1) Use 1 input only.
(2) Use 1 output only.
The input, output and power supply lines must be kept away from the power cables to avoid effects due to induced interference.
The supply, input and output cables must be shielded as indicated in the schemes and must be kept away from each other.
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип монтажу | На DIN рейку |
| РК дисплей | Ні |
| Захист від перепадів напруги | Ні |
| Стан | Новий |
