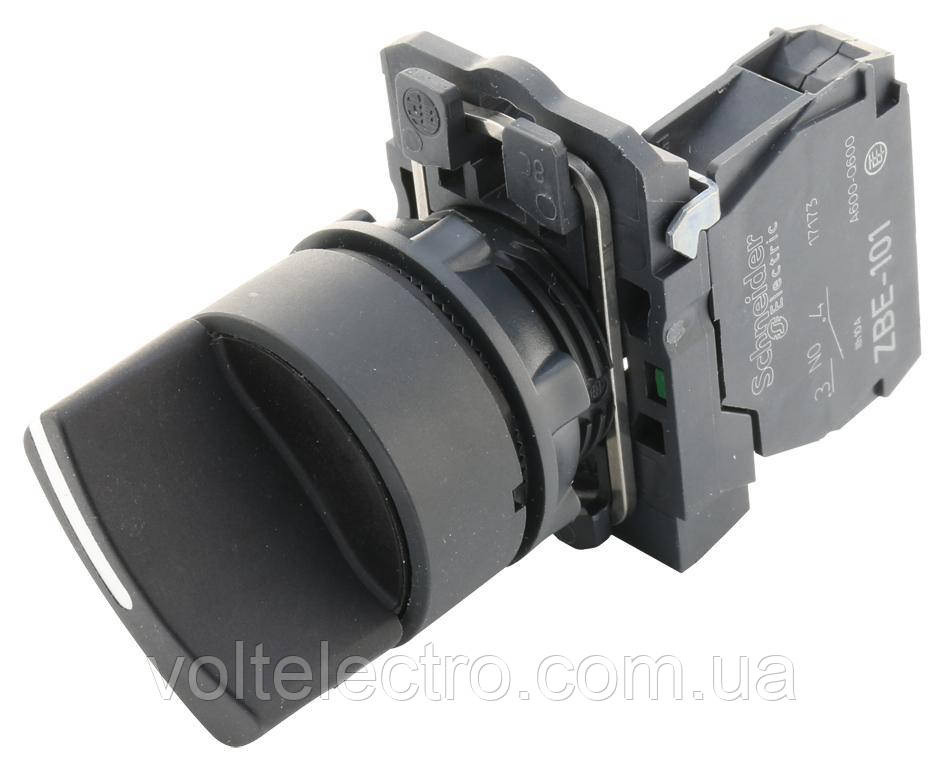

Двопозиційний перемикач у зборі з поверненням у ліве положення IP67, 1NO, серія Harmony XB5
- В наявності
- Код: XB5AD41
597,06 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Двопозиційний перемикач у зборі з поверненням у ліве положення IP67, 1NO, серія Harmony XB5
597,06 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Код: XB5AD41
Двопозиційний перемикач без фіксації з одним нормально відкритим контактом застосовується для управління пристроями шляхом подачі імпульсного сигналу на пристрої-контактори, реле, контролери і т.д. Він кріпиться на двері, стінку шафи або спеціальний пост кнопки через 22мм отвір. ступінь захисту зовні IP66.
| Серія продукту | Harmony XB5 |
|---|---|
| Тип виробу або компоненту | Селекторний перемикач |
| Назва пристрою | XB5 |
| Матеріал обрамлення | Dark grey plastic |
| Тип головки | Стандартний |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | Справа наліво пружинне повернення |
| Профіль пристрою керування | Чорний стандартна ручка |
| Позиції виконавчого механізму | 2 positions 90° |
| Тип контакту та з'єднання | 1 нормально відкритий |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Висота | 42 мм |
|---|---|
| Ширина | 30 мм |
| Глибина | 70 мм |
| Опис клем ISO n°1 | (13-14)NO |
| Маса нетто | 0,046 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | Відсутній |
| Значення крутного моменту | 0,14 Н.м NO змінний електричний стан |
| Механічна зносостійкість | 1000000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно доМЕК 60947-1 |
| Форма головки гвинта | Перехресний сумісний з Philips no 1 Перехресний сумісний з pozidriv No 1 Щілинний сумісний з плоский Ø 4 мм Щілинний сумісний з плоский Ø 5,5 мм |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А Плавка вставка тип gG відповідно доМЕК 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до МЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно доМЕК 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, швидкість роботи < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, AC-15, 3 А на 120 В, швидкість роботи < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, AC-15, 4 А на 24 В, швидкість роботи < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, DC-13, 0,2 А на 110 В, швидкість роботи < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, DC-13, 0,5 А на 24 В, швидкість роботи < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С |
| Електрична надійність | Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 Λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4 |
| Опис виробу | Повний комплект |
Dimensions Drawings
Dimensions
e: clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
- Ціна: 597,06 ₴
