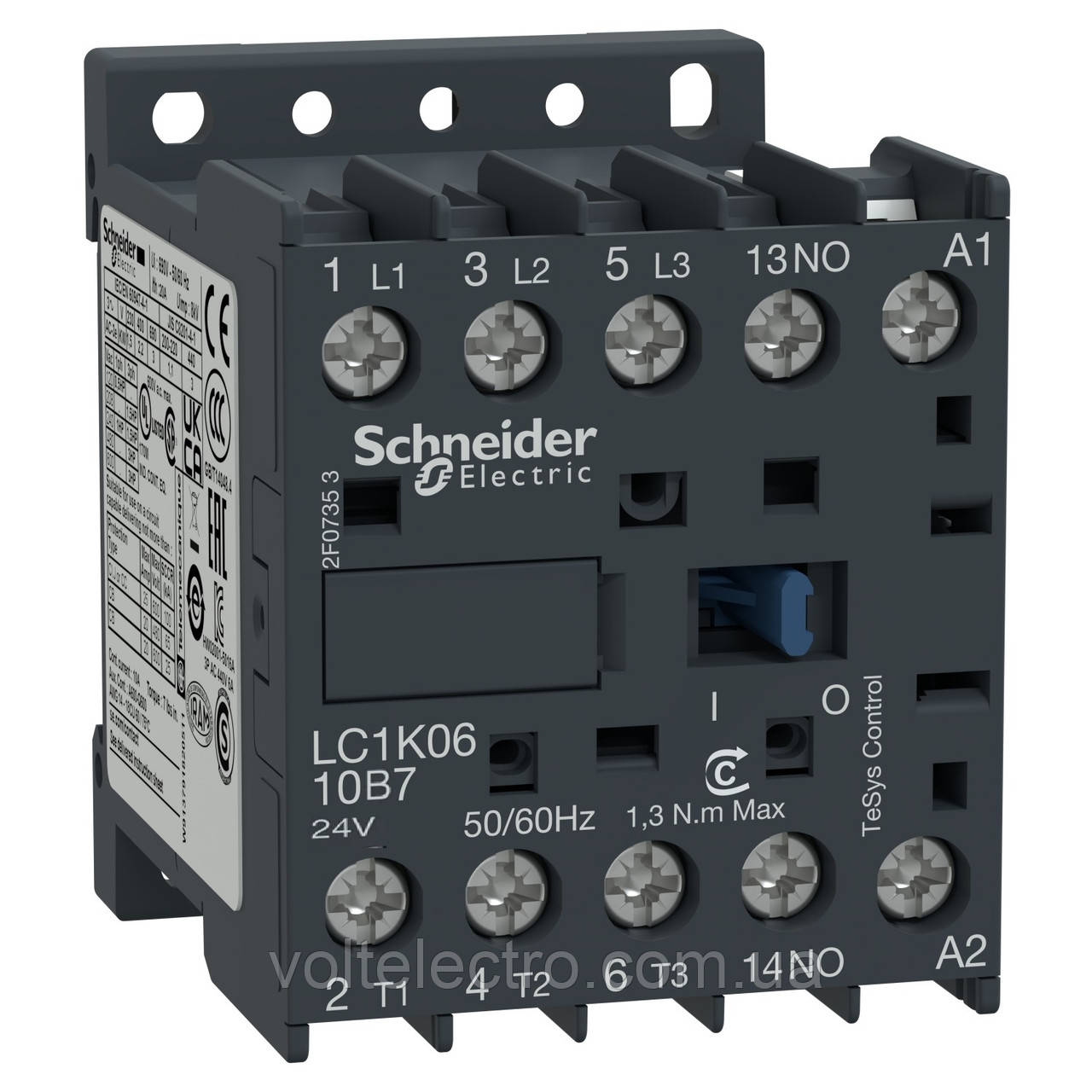

Контактор Shneider Electric TeSys K 3P 6A НВ ~24В змінний струм 50/60 Гц
-10%
- В наявності
- Код: LC1K0610B7
1 052,72 ₴
947,44 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Контактор Shneider Electric TeSys K 3P 6A НВ ~24В змінний струм 50/60 Гц
1 052,72 ₴947,44 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
КОНТАКТОР TESYS K 3P 6A НВ ~24В ГВИНТ
LC1K0610B7
Основні документи
Цей продукт сумісний із
| Діапазон | TeSys |
|---|---|
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1K |
| Область застосування пристрою | Контроль |
| Застосування контактора | Motor control |
| Категорія застосування | AC-3 AC-3e AC-4 |
|---|---|
| Опис полюсів | 3P |
| power pole contact composition | 3 NO |
| [Ue] номінальна робоча напруга | Силова схема <= 690 В змінний струм <= 400 Hz Signalling circuit <= 690 В змінний струм <= 400 Hz |
| [Ie] номінальний робочий струм | 6 А (at <60 °C) at <= 440 В змінний струм AC-3 for силова схема 6 А (at <60 °C) at <= 440 В змінний струм AC-3e for силова схема |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| [Uc] напруга схеми керування | 24 В змінний струм 50/60 Гц |
| Потужність двигуна [кВт] | 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3 3 кВт на 440/690 В змінний струм 50/60 Гц AC-3 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3e 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3e 3 кВт на 440/690 В змінний струм 50/60 Гц AC-3e 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-4 2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-4 3 кВт на 440/690 В змінний струм 50/60 Гц AC-4 |
| Компонування допоміжного контакту | 1 NO |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| Категорія перенапруги | III |
| [Ith] умовний тепловий струм у відкритому вик | 20 А (at 60 °C) for силова схема 10 А (at 50 °C) for signalling circuit |
| Номінальна вмикаюча здатність [Irms] | 110 А змінний струм for силова схема conforming to IEC 60947 110 А змінний струм for signalling circuit conforming to IEC 60947 |
| Номінальна здатність відключення | 110 А at 220...230 В conforming to IEC 60947 110 А at 380...400 В conforming to IEC 60947 110 А at 415 В conforming to IEC 60947 110 А at 440 В conforming to IEC 60947 80 А at 500 В conforming to IEC 60947 70 А at 660...690 В conforming to IEC 60947 |
| [Icw] номінальний короткочасно допустимий ст | 90 А 50 °C - 1 с for силова схема 85 А 50 °C - 5 s for силова схема 80 А 50 °C - 10 s for силова схема 60 А 50 °C - 30 s for силова схема 45 А 50 °C - 1 min for силова схема 40 А 50 °C - 3 min for силова схема 20 А 50 °C - >= 15 min for силова схема 80 А - 1 с for signalling circuit 90 А - 500 ms for signalling circuit 110 А - 100 ms for signalling circuit |
| Номінальний струм запобіжника | 25 А gG at <= 440 В for силова схема 25 А aM for силова схема 10 А gG for signalling circuit conforming to IEC 60947 10 А gG for signalling circuit conforming to VDE 0660 |
| Середній імпеданс | 3 мОм - Ith 20 А 50 Гц for силова схема |
| [Ui] номінальна напруга ізоляції | Силова схема 600 В в соответствии с UL 508 Силова схема 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с МЕК 60947-5-1 Signalling circuit 600 В в соответствии с UL 508 Силова схема 600 В в соответствии с CSA C22.2 № 14 Signalling circuit 600 В в соответствии с CSA C22.2 № 14 |
| Опір ізоляції | > 10 МОм for signalling circuit |
| Пускова потужність [ВА] | 30 В·А (at 20 °C) |
| Утримувана споживана потужність [ВА] | 4,5 В·А (at 20 °C) |
| Розсіювання потужності | 1,3 В |
| Межі напруги ланцюга керування | Operational: 0.8...1.15 Uc (at <50 °C) Drop-out: >= 0.20 Uc (at <50 °C) |
| Клеми підключення | Гвинтовий затискач 1 кабели 1,5…4 мм²Твердий Гвинтовий затискач 1 кабели 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 1 кабели 0,34…2,5 мм²гнучкий з кабельним наконечником Гвинтовий затискач 2 кабели 1,5…4 мм²Твердий Гвинтовий затискач 2 кабели 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 2 кабели 0,34…1,5 мм²гнучкий з кабельним наконечником |
| Максимальна робоча швидкість | 3600 цикл/год |
| Тип допоміжних контактів | Тип instantaneous 1 NO |
| Частота сигнального ланцюга | <= 400 Hz |
| Мінімальний струм перемикання | 5 мА for signalling circuit |
| Мінімальна напруга перемикання | 17 В for signalling circuit |
| Монтажна опора | Рейка Plate |
| Момент затягування | 1,3 Н.м Гвинтовий затискач Philips No 2 1,3 Н.м Гвинтовий затискач flat Ø 6 mm 1,3 Н.м lugs-ring terminals pozidriv No 2 |
| Робочий час | 10...20 мс coil de-energisation and NO opening 10...20 мс coil energisation and NO closing |
| Рівень надійності безпеки | B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1 B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1 |
| Відстань ділянки без перекриття | 0,5 мм |
| Механічна зносостійкість | 10 мільйонів циклів |
| Електрична зносостійкість | 1,3 мільйонів циклів 6 А AC-3 <= 440 В 1,3 мільйонів циклів 6 А AC-3e <= 440 В 0,05 мільйонів циклів 36 А AC-4 <= 440 В |
| Механічна стійкість | Удари contactor closed, on X axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Удари contactor closed, on Y axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27 Удари contactor closed, on Z axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27 Удари contactor opened, on X axis6 Gn for 11 ms в соответствии с МЕК 60068-2-27 Удари contactor opened, on Y axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Удари contactor opened, on Z axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Вібрації contactor closed4 Gn, 5...300 Hz в соответствии с МЕК 60068-2-6 Вібрації contactor opened2 Gn, 5...300 Hz в соответствии с МЕК 60068-2-6 |
| Висота | 58 мм |
| Ширина | 45 мм |
| Глибина | 57 мм |
| Маса нетто | 0,18 кг |
| Стандарти | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
|---|---|
| Сертифікація виробу | CB Scheme CCC UL CSA EAC CE UKCA |
| Ступінь захисту | IP2x відповідно доVDE 0106 |
| Захисна обробка | TC в соответствии с IEC 60068 TC в соответствии с DIN 50016 |
| Температура навколишнього повітря для збер | -50…80 °C |
| Висота над рівнем моря | 2000 м без зниження номінальних характеристик |
| Вогнестійкість | V1 відповідно доUL 94 Requirement 2 відповідно доNF F 16-101 Requirement 2 відповідно доNF F 16-102 |
Dimensions Drawings
Dimensions
Contactors LC1 K, LP1 K, LP4 K: Mounting on Panel
Contactors LC1 K, LP1 K, LP4 K: Mounting on Rail AM1 DP200 or AM1 DE200 (35 mm)
Connections and Schema
Wiring
3-Pole Contactors: 3P + N/O
3-Pole Contactors: 3P + N/C
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип контактора | Реверсивний |
| Кількість фаз | 3 |
| Номінальний струм | 6 А |
| Частота струму | 50 Гц |
| Максимальна потужність | 2 кВт |
| Кількість замикаючих контактів | 4 шт. |
