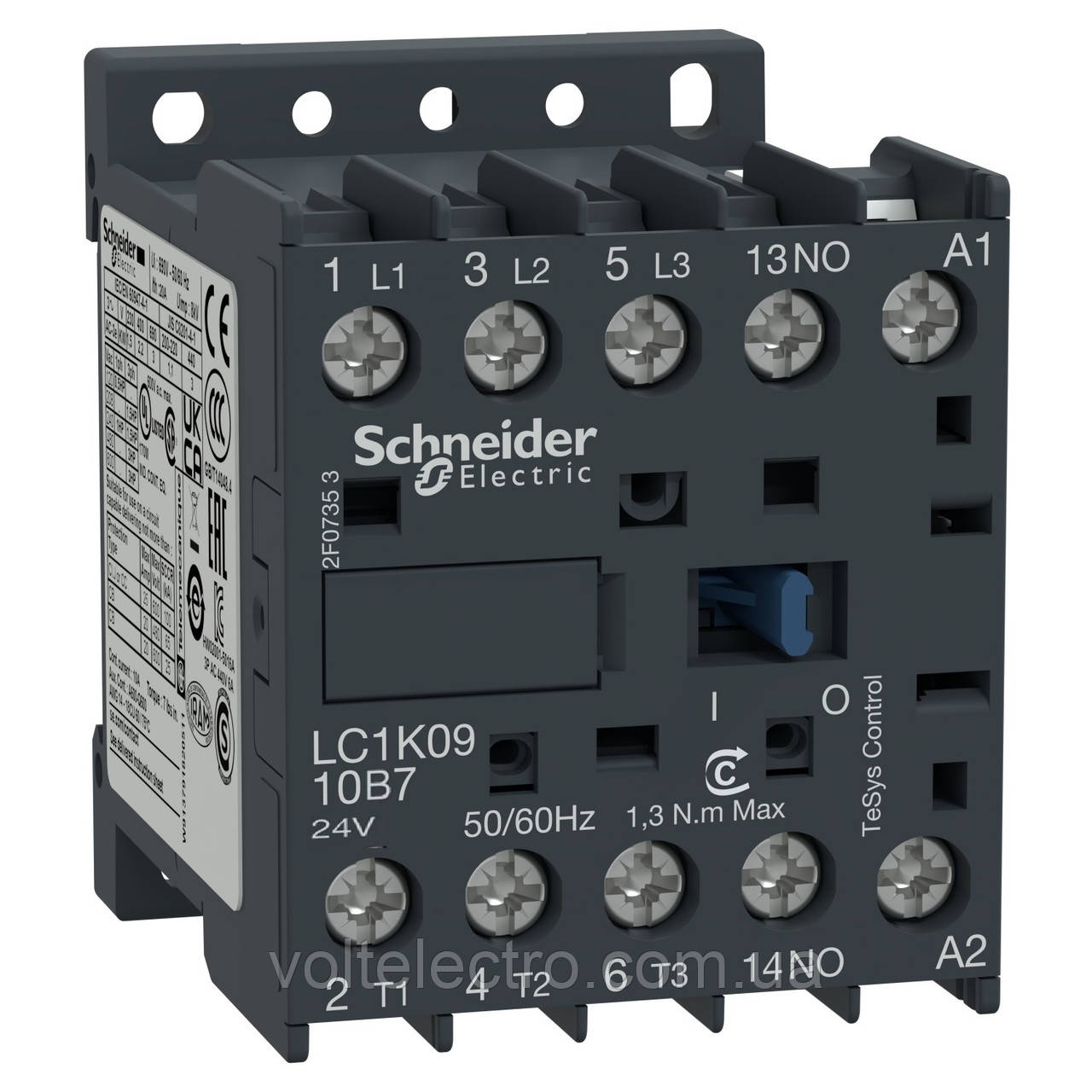

Контактор Shneider Electric TeSys K 3P 9A НВ ~24В змінний струм 50/60 Гц

-10%
  • В наявності
  • Код: LC1K0910B7

1 297,90 ₴

1 168,11 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Контактор Shneider Electric TeSys K 3P 9A НВ ~24В змінний струм 50/60 Гц
Контактор Shneider Electric TeSys K 3P 9A НВ ~24В змінний струм 50/60 Гц
1 297,90 ₴1 168,11 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

КОНТАКТОР TESYS K 3P 9A НВ ~24В ГВИНТ

LC1K0910B7

Основні документи

Каталог

Паспорт продукту

Інструкція

Цей продукт сумісний із



Головна
Діапазон TeSys
Тип виробу або компоненту Контактор
Назва пристрою LC1K
Область застосування пристрою Контроль
Застосування контактора Motor control
Resistive load
Додаткова інформація
Категорія застосування AC-3
AC-3e
AC-1
AC-4
Опис полюсів 3P
power pole contact composition 3 NO
[Ue] номінальна робоча напруга Силова схема <= 690 В змінний струм <= 400 Hz
Signalling circuit <= 690 В змінний струм <= 400 Hz
[Ie] номінальний робочий струм 9 А (at <60 °C) at <= 440 В змінний струм AC-3 for силова схема
9 А (at <60 °C) at <= 440 В змінний струм AC-3e for силова схема
20 А (at <60 °C) at <= 690 В змінний струм AC-1 for силова схема
Тип схеми керування Змінний струм на 50/60 Гц
[Uc] напруга схеми керування 24 В змінний струм 50/60 Гц
Потужність двигуна [кВт] 2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-3
4 кВт на 380...415 В змінний струм 50/60 Гц AC-3
4 кВт на 440/690 В змінний струм 50/60 Гц AC-3
2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-3e
4 кВт на 380...415 В змінний струм 50/60 Гц AC-3e
4 кВт на 440/690 В змінний струм 50/60 Гц AC-3e
2,2 кВт на 220...230 В змінний струм 50/60 Гц AC-4
4 кВт на 380...415 В змінний струм 50/60 Гц AC-4
4 кВт на 440/690 В змінний струм 50/60 Гц AC-4
Компонування допоміжного контакту 1 NO
[Uimp] номінальна імпульсна витримувана напру 8 кВ
Категорія перенапруги III
[Ith] умовний тепловий струм у відкритому вик 20 А (at 60 °C) for силова схема
10 А (at 50 °C) for signalling circuit
Номінальна вмикаюча здатність [Irms] 110 А змінний струм for силова схема conforming to IEC 60947
110 А змінний струм for signalling circuit conforming to IEC 60947
Номінальна здатність відключення 110 А at 220...230 В conforming to IEC 60947
110 А at 380...400 В conforming to IEC 60947
110 А at 415 В conforming to IEC 60947
110 А at 440 В conforming to IEC 60947
80 А at 500 В conforming to IEC 60947
70 А at 660...690 В conforming to IEC 60947
[Icw] номінальний короткочасно допустимий ст 90 А 50 °C - 1 с for силова схема
85 А 50 °C - 5 s for силова схема
80 А 50 °C - 10 s for силова схема
60 А 50 °C - 30 s for силова схема
45 А 50 °C - 1 min for силова схема
40 А 50 °C - 3 min for силова схема
20 А 50 °C - >= 15 min for силова схема
80 А - 1 с for signalling circuit
90 А - 500 ms for signalling circuit
110 А - 100 ms for signalling circuit
Номінальний струм запобіжника 25 А gG at <= 440 В for силова схема
25 А aM for силова схема
10 А gG for signalling circuit conforming to IEC 60947
10 А gG for signalling circuit conforming to VDE 0660
Середній імпеданс 3 мОм - Ith 20 А 50 Гц for силова схема
Опір ізоляції > 10 МОм for signalling circuit
Пускова потужність [ВА] 30 В·А (at 20 °C)
Утримувана споживана потужність [ВА] 4,5 В·А (at 20 °C)
Розсіювання потужності 1,3 В
Межі напруги ланцюга керування Operational: 0.8...1.15 Uc (at <50 °C)
Drop-out: >= 0.20 Uc (at <50 °C)
Клеми підключення Гвинтовий затискач 1 кабели 1,5…4 мм²Твердий
Гвинтовий затискач 1 кабели 0,75…4 мм²гнучкий без кабельного наконечника
Гвинтовий затискач 1 кабели 0,34…2,5 мм²гнучкий з кабельним наконечником
Гвинтовий затискач 2 кабели 1,5…4 мм²Твердий
Гвинтовий затискач 2 кабели 0,75…4 мм²гнучкий без кабельного наконечника
Гвинтовий затискач 2 кабели 0,34…1,5 мм²гнучкий з кабельним наконечником
Максимальна робоча швидкість 3600 цикл/год
Тип допоміжних контактів Тип instantaneous 1 NO
Частота сигнального ланцюга <= 400 Hz
Мінімальний струм перемикання 5 мА for signalling circuit
Мінімальна напруга перемикання 17 В for signalling circuit
Робочий час 10...20 мс coil de-energisation and NO opening
10...20 мс coil energisation and NO closing
Рівень надійності безпеки B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1
B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1
Відстань ділянки без перекриття 0,5 мм
Механічна зносостійкість 10 мільйонів циклів
Електрична зносостійкість 1,3 мільйонів циклів 9 А AC-3 <= 440 В
1,3 мільйонів циклів 9 А AC-3e <= 440 В
0,16 мільйонів циклів 20 А AC-1 <= 690 В
0,02 мільйонів циклів 54 А AC-4 <= 440 В
Механічна стійкість Удари contactor closed, on X axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27
Удари contactor closed, on Y axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27
Удари contactor closed, on Z axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27
Удари contactor opened, on X axis6 Gn for 11 ms в соответствии с МЕК 60068-2-27
Удари contactor opened, on Y axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27
Удари contactor opened, on Z axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27
Вібрації contactor closed4 Gn, 5...300 Hz в соответствии с МЕК 60068-2-6
Вібрації contactor opened2 Gn, 5...300 Hz в соответствии с МЕК 60068-2-6
Висота 58 мм
Ширина 45 мм
Глибина 57 мм
Навколишнє середовище
Стандарти EN/IEC 60947-4-1
GB/T 14048.4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Сертифікація виробу CB Scheme
CCC
UL
CSA
EAC
CE
UKCA
Захисна обробка TC в соответствии с IEC 60068
TC в соответствии с DIN 50016
Висота над рівнем моря 2000 м без зниження номінальних характеристик
Вогнестійкість V1 відповідно доUL 94
Requirement 2 відповідно доNF F 16-101
Requirement 2 відповідно доNF F 16-102
Пакувальна одиниця
Тип 1 упаковки PCE
Кількість одиниць у 1 упаковці 1
Висота 1 упаковки 4,500 см
Ширина 1 упаковки 6,000 см
Довжина 1 упаковки 6,500 см
Вага 1 упаковки 180,000 г
Тип 2 упаковки S02
Кількість одиниць у 2 упаковці 50
Висота 2 упаковки 15,000 см
Ширина 2 упаковки 30,000 см
Довжина 2 упаковки 40,000 см
Вага 2 упаковки 9,243 кг
Тип 3 упаковки P06
Кількість одиниць у 3 упаковці 800
Висота 3 упаковки 75,000 см
Ширина 3 упаковки 80,000 см
Довжина 3 упаковки 60,000 см
Вага 3 упаковки 155,888 кг



Гарантия
Гарантія 18 months
Основні
ВиробникSchneider Electric
Країна виробникФранція
Тип контактораРеверсивний
Кількість фаз3
Номінальний струм9 А
Частота струму50 Гц
Максимальна потужність4 кВт
Кількість замикаючих контактів4 шт.
  • Ціна: 1 168,11 ₴
