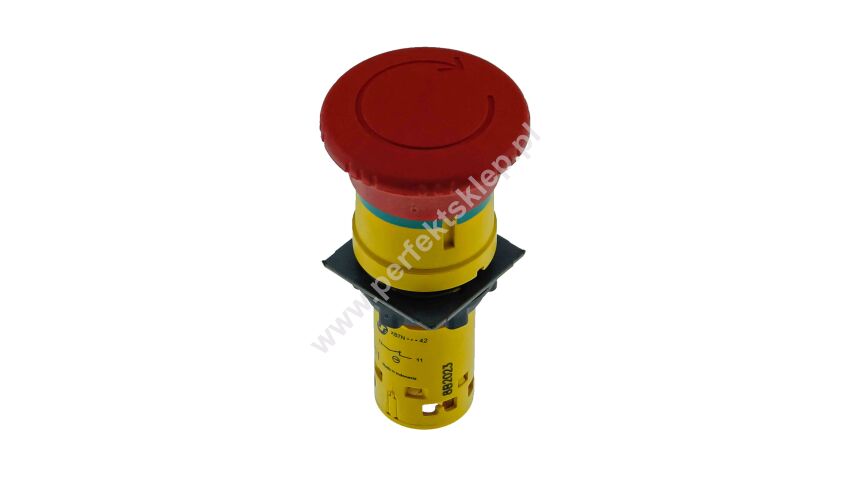

Кнопка аварійної зупинки Harmony XB7 Schneider Electric, 22 мм, червона, з фіксацією, 1 Н.З. (XB7NS8442)
-15%
- В наявності
- Код: XB7NS8442
620,15 ₴
527,13 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кнопка аварійної зупинки Harmony XB7 Schneider Electric, 22 мм, червона, з фіксацією, 1 Н.З. (XB7NS8442)
620,15 ₴527,13 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Грибоподібна кнопка аварійного зупину в зборі типу, розблокування поворотом, червона, 1NC, IP65, серія Harmony XB7 пластик, Schneider Electric
Connections and Schema
Wiring
Код: XB7NS8442
Основні документи
| Серія продукту | Harmony XB7 |
|---|---|
| Тип виробу або компоненту | Emergency stop push-button |
| Назва пристрою | XB7 |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 10 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | Latching |
| Перезавантаження | Повернути, щоб відпустити |
| Профіль пристрою керування | Червоний грибовидна головка Ø 40 мм, без маркування |
| Тип контакту та з'єднання | 1 нормально закритий |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, 1 x 0.34...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Опис виробу | Monolithic product |
| Габаритна ширина CAD | 40 мм |
|---|---|
| Габаритна висота CAD | 40 мм |
| Габаритна глибина CAD | 72 мм |
| Опис клем ISO n°1 | (11-12)NC |
| Маса нетто | 0,035 кг |
| Монтаж пристрою | Отвір для кріплення - діаметр: 22,5 мм 22.3 +0.4/0 відповідно до МЕК 60947-1 |
| Центр фіксації | >= 30 x 40 мм (support panel) Метал - товщина: 1…6 мм >= 30 x 40 мм (support panel) пластик - товщина: 2…6 мм |
| Спосіб кріплення | Fixing nut beneath head 2…2,4 Н.м |
| Робота контакту | Миттєва дія |
| Використання контатів | Standard |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Механічна зносостійкість | 100000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно доМЕК 60947-1 |
| Форма головки гвинта | Перехресний сумісний з JIS No 1 Перехресний сумісний з Philips no 1 Перехресний сумісний з pozidriv No 1 Щілинний сумісний з плоский Ø 4 мм Щілинний сумісний з плоский Ø 5,5 мм |
| Захист від короткого замикання | 4 А Плавка вставка тип gG відповідно доМЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно доМЕК 60947-1 |
| [Ie] номінальний робочий струм | 0,1 А в 250 В, DC-13, R300 відповідно доМЕК 60947-5-1 0,22 А в 125 В, DC-13, R300 відповідно доМЕК 60947-5-1 0,75 А в 240 В, AC-15, C300 відповідно доМЕК 60947-5-1 1,5 А в 120 В, AC-15, C300 відповідно доМЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, DC-13, 0,3 А на 24 В, швидкість роботи < 216000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, AC-15, 0,03 А на 230 В, швидкість роботи < 216000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С 1000000 циклів, AC-15, 0,09 А на 240 В, швидкість роботи < 108000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток С |
| Електрична надійність | Λ < 5 x 10exp(-7) на 17 В і 5 мА відповідно до МЕК 60947-5-4 |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно доМЕК 60536 |
| Ступінь захисту | IP20 відповідно до IEC 60529 (rear face) IP65 відповідно до IEC 60529 (front face) |
| Ступінь захисту NEMA | NEMA 12 відповідно до UL 50 NEMA 3 відповідно до UL 50 |
| Стандарти | МЕК 60947-1 UL 508 CSA C22.2 № 14 МЕК 60947-5-1 МЕК 60947-5-5 IEC 60364-5-53 IEC 60204-1 ISO 13850 |
| Сертифікація виробу | CCC ГОСТ |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn (тривалість = 11 мс) для прискорення напівсинусоїди відповідно доМЕК 60068-2-27 |
Dimensions Drawings
Non-illuminated Pushbutton
Mounting and Clearance
Mounting
Diameter of Finished Fixing Holes
(1)
Minimum value.
(2)
40 mm/1.58 in. for Emergency switching off pushbutton only.
(3)
Standard value: Ø 22.3 (0; + 0.4) mm/Ø 0.88 (0; + 0.02) in.
“U” Type Tag Connection
(1)
6.5 mm/0.26 in. recommended, 7 mm/0.28 in. max.
(2)
M3 screw clamp terminal.
Connections and Schema
Wiring
| Основні | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
| Колір кнопки | Червоний |
| Напруга | 220 В |
| Номінальна сила струму | 3 А |
| Повернення у вихідне положення | Повторне натискання кнопки |
| Фіксація положення | Так |
