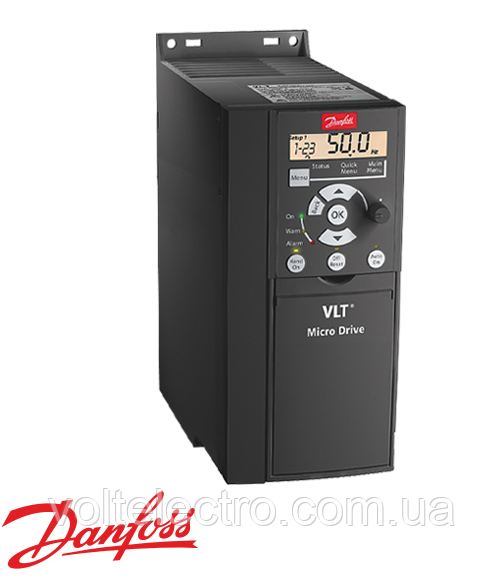

Перетворювач частоти Danfoss VLT Micro Drive FC 51 0,37 кВт (3 х 200-240В)



132F0009 Перетворювач частоти Danfoss VLT Micro Drive

Панель керування 132B0101 замовляється додатково:

Дисплей LCP 11 без потенціометра для FC-051

Типовий код: FC-051PK37T2E20H3XXCXXXSXXX

Потужність: 0,37 кВт (3 х 200-240В)
Струм: 2,2 А
Діапазон напруг: 1 × 200 - 240 В ± 10%; 3 × 200 - 240 В ± 10%; 3 × 380 - 480 В ± 10%
Вихідна напруга (U, V, W): 0-100% від вхідної напруги
Вихідна частота: 0-200 Гц (режим VVC+), 0-400 Гц (режим U/f)
Число комутацій на виході: Без обмежень
Тривалість розгону: 0.05-3600 с
150% перевантаження за моментом протягом 1 хвилини
Вбудований логічний контролер (SLC)
Цифрові входи: 5, логіка PNP або NPN, 0-24В
Імпульсні входи: 1, вхідна частота: 20-5000 Гц, 0-24В
Аналогові входи: 2 (1 - за струмом, 1 - за напругою/за струмом), 0-10В, 0/4-20 мА
Аналогові виходи: 1, 0/4-20 мА
Релейні виходи: 1 (~240 В, 2 A)
Підтримувані протоколи: FC Protocol, Modbus RTU
Ступінь захисту IP20



Документація для - VLT Micro Drive FC 51, Частотний перетворювач

• Інструкція по експлуатації приводи серії VLT® Micro FC 51 (Operating Instructions).pdf

• Керівництво VLT® Micro Drive FC 51 Монтаж, підключення, запуск! (manual).pdf

• Керівництво по програмуванню приводу VLT Micro FC 51 (Programming Guide).pdf

• Короткий посібник VLT® Micro Drive FC 51 (Quick Start Guide).pdf

• Короткий посібник з приводу VLT Micro FC 51 (Quick Start Guide).pdf

• Монтаж і підключення VLT® Micro Drive FC 51 (Selection Guide).pdf

Частотний перетворювач VLT Micro Drive FC 51



Частотний перетворювач (ЧП, частотник, інвертор) Danfoss VLT Micro Drive FC 51 - одна з моделей лінійки найменших перетворювачів фірми Danfoss Drives. Але, попри компактність, апарат має високий ККД, надійністю і здатністю виконувати безліч функцій, використовуватися в різних сферах і галузях промисловості.



Цілі та завдання



Однофазні або трифазні перетворювачі частоти (Частотники, інвертор) - це пристрій, покликане регулювати й контролювати швидкість обертання електричних моторів з метою зниження електроспоживання і підвищення ефективності їх функціоналу.



Застосування ПП знижує навантаження на ланки ланцюга в технологічному процесі, що підвищує їх терміни безперебійної служби та дає суттєву економію на ремонт і обслуговування системи. Також Частотники необхідний для синхронізації, адаптації різних вузлів, що входять в систему і працюють від електродвигунів.



Де застосовуються прилади?



Список галузей промисловості та народного господарства, де необхідне використання продуктів лінійки VLT досить великий. Компактні розміри Частотники, доступна ціна продукту, велика кількість модифікацій дозволяє успішно інтегрувати його як у великі виробництва, так і для забезпечення надійного функціонування моторів в приватних господарствах, будинкових комплексах.



Маленькі, високоефективні, економічні та надійні частотні регулятори Micro Drive FC51 застосовувати легко завдяки професійному супроводу фахівців інженерно-виробничого підприємства Югов-Проект. Область експлуатації частотника Micro Drive FC 51 - це:

• вентиляційні системи;
• повітряне охолодження;
• кондиціювання повітря;
• станції підйому, очищення, розподілу і відведення води для регулювання роботи насосів;
• конвеєри;
• опалювальні системи;
• навантаження розвантаження;
• градільні (градирні);
• бурові установки та ін.

Управління асинхронними двигунами різної потужності вимагає використання компактних, довговічних і економічних інверторів.Промислові частотні перетворювачі встановлюють в керуючих блоках на підприємствах наступних галузей:

• лісопереробну;
• житлово-комунальної;
• машинобудівної;
• автомобілебудуванні;
• авіаційної;
• текстильної;
• харчовий;
• гірничодобувної;
• хімічної;
• нафтогазової та ін.

Частотники Данфосс FC 51 незамінні в автоматизації багатьох підприємств, бо вони забезпечують безперебійну діяльність електромоторів в несприятливих кліматичних і виробничих умовах.



Які особливості відрізняють апарат від аналогів?



Головною відмінною рисою спеціалізованого приводу лінійки VLT є невеликі розміри приладів, що дозволяє виробляти їх монтаж впритул, не знижуючи характеристик і заощаджуючи простір. Інші особливості:

1. Точне регулювання за допомогою Control Panel - знімною панеллю управління з дисплеєм. Вона поставляється в 2 видах - з потенціометром (LCP 11) і без нього (LCP 12).
2. Надійне відведення тепла при роботі пристрою - радіатор здійснює охолодження, не впливаючи при цьому на дію електронних компонентів ПП, що збільшує їх термін експлуатації.
3. Забезпечення високого ККД, який становить близько 98%.
4. Управління роботою відразу декількох моторів, з'єднаних паралельно.
5. Можливість швидкого гальмування електродвигуна для економії електроенергії без порушення технології.
6. Контроль і управління комплексом дистанційно, в автоматичному режимі і вручну - такий великий вибір дозволяє робити моніторинг і настройку в різних умовах виробничого процесу.
7. Підстроювання (адаптація) двигунів системи в автоматичному режимі - частотний інвертор вимірює параметри електроприводу (навантаження, температури, напруги, швидкості обертання ротора і ін.), І якщо показники стають критичними, то пристрій коригує частотні характеристики, повертаючи нормальні функції.
8. Інтелектуально-логічна оцінка функціонала електродвигуна за допомогою вбудованого контролера. Він порівнює надходять сигнали з установочними параметрами та при виявленні неузгодженості виправляє похибки, змінюючи швидкість обертання ротора.
9. «Відсікання» високочастотних перешкод завдяки вбудованому фільтру.
10. Надійний захист електронних блоків в складних умовах експлуатації.
11. Програмування функцій системи для забезпечення автоматичної роботи.

12. Поглинання надлишку гальмування при використанні двигуна в режимі генератора - гальмівний модуль гарантує безперебійну роботу приводу в умовах, коли необхідно змінювати швидкість обертання при повторно-короткочасному режимі експлуатації з частими включеннями, реверсованим, зупинкою.

Впровадження в технологічні процеси спеціальних керуючих приводів дозволило вирішити безліч раніше нерозв'язних завдань і дало можливість оптимізувати, синхронізувати та програмувати злагоджену діяльність різних ланок ланцюжка. Грамотна й успішна діяльність більшості процесів в різних промислових областях стала можлива тільки завдяки впровадженню інверторів частоти.



Переваги застосування ПП фірми Danfoss



Компактний, надійний, багатофункціональний інвертор лінійки VLT володіє наступними перевагами:

1. Зручністю використання - потрібний мінімальний час на ознайомлення з керівництвом по застосуванню, зручність настройки параметрів і можливість їх копіювання, простий і швидкий монтаж обладнання та введення його в експлуатацію. Знімна панель управління дозволяє монтувати її на дверцятах шафи й використовувати, не відкриваючи його.
2. Надійністю - всі продукти модельного ряду VLT® мають загальні схеми наладки, що сприяє економії часу на обслуговування і налаштування системи. Висока якість всіх комплектуючих знижує ризики несправностей обладнання та надає можливість заощадити на ремонті. Використання захисних пристроїв, покриттів гарантує стабільність функціонала ПП в умовах підвищеної вологості, високих / низьких температур, хімічних аерозолів і агресивних середовищ. Пристосування витримує перевантаження в 150% протягом 1 хвилини.
3. Підвищеною функціональністю - комплектація ПП забезпечує всі функціональні можливості, що скасовує додаткове введення автоматів - зовнішнього контролера, електронного теплового реле, зовнішнього ПЛК та ін. При цьому широкий модельний ряд VLT® дає можливість раціонально використовувати весь чинний потенціал електродвигуна.

Крім того, прилади фірми Данфосс відрізняються довговічністю, використанням енергоефективних технологій, забезпеченням високих швидкостей крутіння ротора, точністю, один пропонує кращі якості виконання, раціональністю комплектації. Інвертор VLT Micro Drive FC 51 - це продукт, що поєднує в собі відмінний баланс високої економічності, якості та доступної ціни.



Пристрій інвертора VLT Micro Drive

Характеристики перетворювача частоти vlt micro drive FC-51

Напруга мережі живлення (L1, L2, L3)
діапазон напруг	1 × 200 - 240 В ± 10% 3 × 200 - 240 В ± 10% 3 × 380 - 480 В ± 10%
частота мережі	50/60 Гц
Коефіцієнт зсуву фаз (cos φ)	(> 0,98)
Перемикання на стороні харчування (L1, L2, L3)	1-2 рази на хвилину
Вихідні характеристики (U, V, W)
Вихідна напруга	0-100% напруги мережі
Вихідна частота	0-200 Гц (режим VVC +) 0-400 Гц (режим U / f)
Перемикання на виході	необмежено
Час прискорення (гальмування)	0,05 - 3600 з
Цифрові входи
Програмовані цифрові входи	5
Логіка	PNP або NPN
Рівень напруги	0 -24 В
Максимальна напруга на вході	28 В
Вхідний опір, Ri	Близько 4 кОм
Імпульсний вхід
Програмований імпульсний вхід	1
Рівень напруги	0-24 В (PNP позитивна логіка)
Точність входу (0,1 - 110 кГц)	Макс. похибка 0,1% від повної шкали
Частота на вході	20 -5000 Гц
Аналогові входи
Аналогові входи	2
Режими	1 струмовий, 1 перемикається: напруга або струм
Рівень напруги	0 -10 В (масштабований)
Рівень струму	0/4 - 20 мА (масштабований)
аналоговий вихід
Програмований аналоговий вихід	1
Діапазон струму на аналоговому виході	0 / 4-20 мА
Макс. навантаження на загальному аналоговому виході	500 Ом
Точність аналогового виходу	Макс. похибка: 1% від повної шкали
Внутрішній джерело живлення
Внутрішній джерело живлення	10,5 ± 0,5 У, 24 ± 0,5 В
Максимальне навантаження (10 В)	25 мА
Максимальне навантаження (24 В)	100 мА
Дозволи та сертифікати
CE, C-tick, UL, сертифікат відповідності
Захист і функціональні властивості
- Електронна тепловий захист двигуна від перегріву
- Моніторинг температури радіатора захищає привід від перегріву
- Привід захищений від к.з. між фазами двигуна U, V, W
- Привід захищений від к.з. вихідних фаз U, V, W на землю

Якість VLT®, зведена в компактному корпусі

Зручний для користувача
«Вмикай і працюй»	Мінімум зусиль - мінімум витрат часу
Швидке введення в експлуатацію	Економія часу
Копіювання налаштувань через панель оператора	Проста настройка декількох приводів
Інтуїтивно зрозуміла структура параметрів	Мінімальний час на вивчення керівництва по експлуатації
надійний
Єдине ПО для всіх серій приводів VLT®	Зменшення часу наладки
Оптимальне розсіювання тепла	Більше ресурс роботи
Висока якість компонентів	Низькі експлуатаційні витрати
100% -ний вихідний контроль	висока надійність
Захист від к.з. на землю, перегріву, к.з. на виході	стійка робота
Друковані плати добре захищені лаковані і додатково покриті компаундом	Підвищена міцність і стійкість до зовнішніх впливів
Маленький привід - висока функціональність
ПІ-регулятор процесу	Чи не потрібен зовнішній контролер
Автоматична оптимізація енергоспоживання	Менше споживання потужності
автонастройка двигуна	Використання всього потенціалу двигуна
150% -ва перевантаження по моменту протягом 1 хвилини	Замінює привід більшої потужності
Підхоплення обертового двигуна	Стійка робота - більше ресурс
Електронне теплове реле (ЕТР)	Замінює зовнішню захист двигуна
Програмований логічний контролер	Часто знімає необхідність у зовнішньому ПЛК
Вбудований фільтр ВЧ-перешкод	Економія коштів і місця



Сертифікація VLT Micro Drive FC 51



Промислові виробництва компанії Danfoss (Данфосс) мають сертифікати міжнародних стандартів:

• ISO 14001 - система екологічного менеджменту - містить вимоги до системи екологічного управління

• ISO 9001 - система менеджменту якості - критерії якості управління підприємств і організацій. Гарантує високу якість товарів і послуг.

Вся продукція, яка повністю відповідають Директивам Європейської асоціації вільної торгівлі (ЄАВТ) та Європейського союзу (ЄС) про низьковольтному обладнанні (73/23 / ЄЕС) і по ЕМС - електромагнітної сумісності (89/336 / ЕЕС)

Перетворювач частоти електричного струму VLT Мікродрайв FC 51 пройшов сертифікацію відповідності технічним регламентам України.
