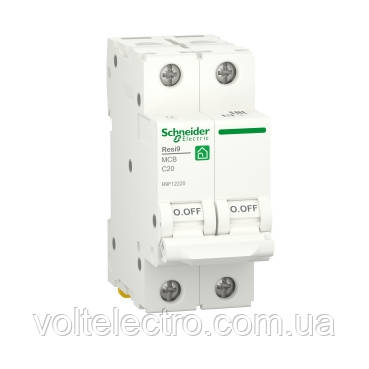

Автоматичний вимикач RESI9 20 А, 2P, крива С, 6кА

R9F12220

Опис

Schneider Electric Resi9 R9F12220 — двополюсний модульний автоматичний вимикач для захисту електричних мереж від перевантаження та короткого замикання.

Номінальний струм — 20 А, характеристика відключення — C, відключаюча здатність — 6 кА. Автомат призначений для монтажу на DIN-рейку та підходить для електричних щитів у житлових і комерційних будівлях.

Основні характеристики:

• Виробник: Schneider Electric
• Серія: Resi9
• Артикул: R9F12220
• Кількість полюсів: 2P
• Номінальний струм: 20 А
• Характеристика: C
• Відключаюча здатність: 6 кА
• Тип: модульний автоматичний вимикач
• Захист: від перевантаження та короткого замикання
• Монтаж: DIN-рейка
• Стандарт: IEC/EN 60898-1

• Технічні характеристики продукту
• Інструкція
• Каталог
• Документ CAD

Характеристики автомата Resi9 Schneider Electric

Номінальний струм: 6,10,16,20,25,32,40,50,63 А
Номінальна напруга на полюс: 230 В, 50 Гц змінного струму
Крива вимкнення: З
Вимикальна здатність (стійкість автомата до струму КЗ): 6 кА (згідно з ДСТУ EN 60898-1:2014)
Напруга ізоляції: 440 В змінного струму
Кількість фаз: 1
Кількість займаних модулів у щиті: 1
Переріз під'єднуваного кабелю: див. таблицю нижче
Електрична зносостійкість: 10 000 циклів
Механічна зносостійкість: 20 000 циклів
Робоча температура: від -25 до +60 °C
Довжина зачищення дротів: 14 мм
Ступінь захисту IP: IP20 (відповідно до IEC 60529)
Клас ізоляції: II
Серия: Resi9
Виробник: Schneider Electric

Пристрої Resi9 належать до оптимального цінового сегмента, що забезпечує якість, надійність і зручність використання, що відповідають обладнанню преміумсегмента.

Уніфікована конструкція та високі виробничі стандарти збільшують термін експлуатації обладнання Resi9, водночас його зручно встановлювати й експлуатувати. 89% модульного обладнання Resi9 виробляється на заводах Schneider Electric у Болгарії, Франції, Іспанії та Бельгії.

До асортименту Resi9 від Schneider Electric входять вимикачі з номінальним струмом від 6 до 63 А. Відмітною особливістю автоматів Resi9 є наявність кривих вимкнення B і C, які дають змогу застосовувати їх у найрізноманітніших модифікаціях електричних щитків.
