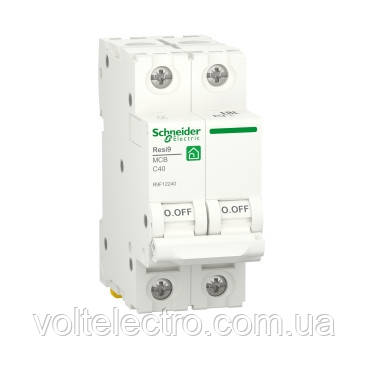

Автоматичний вимикач RESI9 40 А, 2P, крива С, 6кА

R9F12240

Основні документи

Документи

Паспорт продукту

Інструкція

Катало

Опис

Мініатюрний автоматичний вимикач Resi9. Це 2-полюсний вимикач (обидва полюси захищенні), номінальним струмом 40 A та кривою відключення C. Номінальна відключаюча здатність становить до 6000 А при напрузі 400 В АС відповідно до стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1. Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц. Його можна встановити на DIN-рейку. Його ширина становить 4 кроки по 9 мм. Колір виробу білий (RAL9003). Розміри (Ш) 36мм х (В) 81мм х (Г) 72мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 в щиті. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 60°C.

Технічні характеристики

Характеристики автомата Resi9 Schneider Electric

Номінальний струм: 6,10,16,20,25,32,40,50,63 А
Номінальна напруга на полюс: 230 В, 50 Гц змінного струму
Крива вимкнення: З
Вимикальна здатність (стійкість автомата до струму КЗ): 6 кА (згідно з ДСТУ EN 60898-1:2014)
Напруга ізоляції: 440 В змінного струму
Кількість фаз: 1
Кількість займаних модулів у щиті: 1
Переріз під'єднуваного кабелю: див. таблицю нижче
Електрична зносостійкість: 10 000 циклів
Механічна зносостійкість: 20 000 циклів
Робоча температура: від -25 до +60 °C
Довжина зачищення дротів: 14 мм
Ступінь захисту IP: IP20 (відповідно до IEC 60529)
Клас ізоляції: II
Серия: Resi9
Виробник: Schneider Electric

Пристрої Resi9 належать до оптимального цінового сегмента, що забезпечує якість, надійність і зручність використання, що відповідають обладнанню преміумсегмента.

Уніфікована конструкція та високі виробничі стандарти збільшують термін експлуатації обладнання Resi9, водночас його зручно встановлювати й експлуатувати. 89% модульного обладнання Resi9 виробляється на заводах Schneider Electric у Болгарії, Франції, Іспанії та Бельгії.

До асортименту Resi9 від Schneider Electric входять вимикачі з номінальним струмом від 6 до 63 А. Відмітною особливістю автоматів Resi9 є наявність кривих вимкнення B і C, які дають змогу застосовувати їх у найрізноманітніших модифікаціях електричних щитків.
