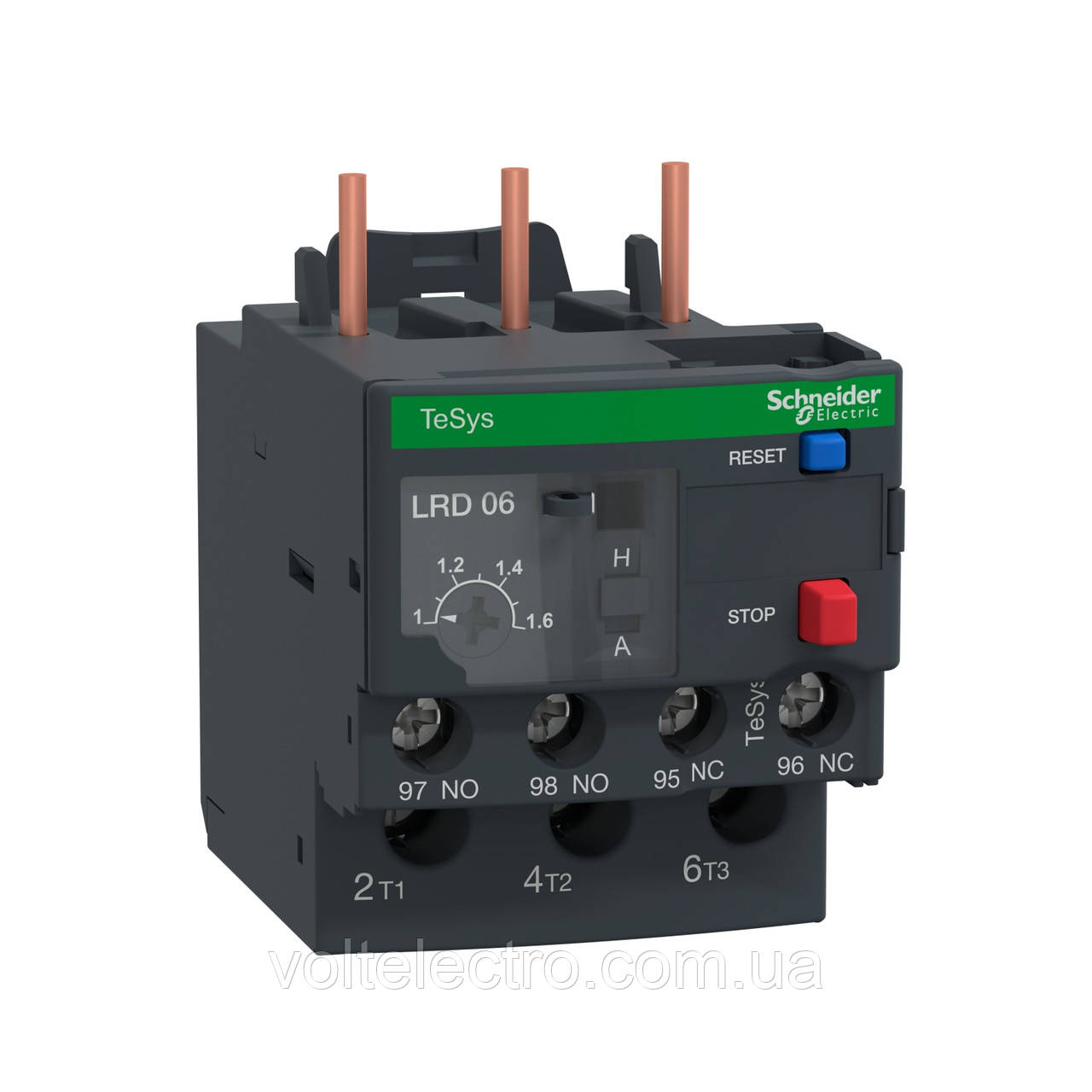

Теплове реле перевантаження TeSys Deca LRD 1…1,6 А LRD06

-15%
  • В наявності
  • Код: LRD06

2 024,55 ₴

1 720,87 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Теплове реле перевантаження TeSys Deca LRD 1…1,6 А LRD06
Теплове реле перевантаження TeSys Deca LRD 1…1,6 А LRD06
2 024,55 ₴1 720,87 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

ТЕПЛОВЕ РЕЛЕ ПЕРЕВАНТАЖЕННЯ 1 A 1,7A

LRD06

Опис

Теплове реле перевантаження TeSys LRD, 1,6 A/690 В, діапазон теплового налаштування 1-1,6 A, клас спрацьовування 10 A, для захисту 3-фазних двигунів 0,55 кВт при 400 В. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).

Теплове реле LRD для контакторів LC1D09-LC1D32,  Ампер, серія Tesys D, Schneider Electric

Основні документи

Паспорт продукту

Інструкція

Каталог



Головна
Діапазон TeSys
TeSys Deca
Назва продукту TeSys LRD
TeSys Deca
Тип виробу або компоненту Диференціальне теплове реле перевантаження
Назва пристрою LRD
Область застосування реле Захист двигуна
Сумісність продуктів LC1D25
LC1D09
LC1D12
LC1D18
LC1D38
LC1D32
Тип мережі ПОСТІЙНИЙ СТРУМ
Змінний струм
Клас теплового перевантаження Клас 10А відповідно до МЕК 60947-4-1
Межі регулювання теплового захисту 1…1,6 А
[Ui] номінальна напруга ізоляції Коло подачі живлення: 600 В відповідно до CSA
Коло подачі живлення: 600 В відповідно до UL
Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Додаткова інформація
Частота мережі 0...400 Гц
Монтажна опора Пластина, зі спеціальними аксесуарами
Рейка, зі спеціальними аксесуарами
Під контактор
Поріг відключення 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
Компонування допоміжного контакту 1 нормально відкритий + 1 нормально закритий
[Ith] умовний тепловий струм у відкритому вик 5 А для схема сигналізації
Допустимий струм 3 А на 120 В AC-15 для схема сигналізації
0,22 А на 125 В DC-13 для схема сигналізації
[Ue] номінальна робоча напруга 690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальний струм запобіжника 4 А gG для схема сигналізації
4 А BS для схема сигналізації
[Uimp] номінальна імпульсна витримувана напру 6 кВ
Чутливість до розриву фази Струм відключення 130 % від Ir на двох фазах, остання на 0
Тип керування Червоний Кнопковий вимикач зупинка
Блакитний Кнопковий вимикач скидання
Температурна компенсація -20…60 °C
Клеми підключення Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5…10 мм² гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1…4 мм² гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1…6 мм² Твердий без кабельного наконечника
Момент затягування Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач
Коло подачі живлення: 1,7 Н.м - на Гвинтовий затискач
Висота 66 мм
Ширина 45 мм
Глибина 70 мм
Маса нетто 0,124 кг
Навколишнє середовище
Кліматична стійкість Відповідно до IACS E10
Ступінь захисту IP20 відповідно до МЕК 60529
Робоча температура навколишнього середови -20…60 °C без заниження відповідно до МЕК 60947-4-1
Температура навколишнього повітря для збер -60…70 °C
Вогнестійкість V1 відповідно до UL 94
Механічна стійкість Вібрації: 6 Гн відповідно до МЕК 60068-2-6
Удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7
Електрична міцність ізоляції 1,89 кВ на 50 Гц відповідно до МЕК 60947-1
Стандарти МЕК 60947-4-1
МЕК 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 № 60947-4-1
CSA C22.2 № 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495
Сертифікація виробу IEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds реєстр судноплавства)
ATEX INERIS
UKCA
Пакувальна одиниця
Тип 1 упаковки PCE
Кількість одиниць у 1 упаковці 1
Висота 1 упаковки 5,000 см
Ширина 1 упаковки 7,800 см
Довжина 1 упаковки 9,000 см
Вага 1 упаковки 136,000 г
Тип 2 упаковки S02
Кількість одиниць у 2 упаковці 24
Висота 2 упаковки 15,000 см
Ширина 2 упаковки 30,000 см
Довжина 2 упаковки 40,000 см
Вага 2 упаковки 3,589 кг
Тип 3 упаковки P06
Кількість одиниць у 3 упаковці 384
Висота 3 упаковки 75,000 см
Ширина 3 упаковки 60,000 см
Довжина 3 упаковки 80,000 см
Вага 3 упаковки 65,424 кг
Гарантия
Гарантія 18 місяців



Основні
ВиробникSchneider Electric
Країна виробникФранція
Кількість перемикаючих контактів3 шт.
Тип монтажуНа корпус
