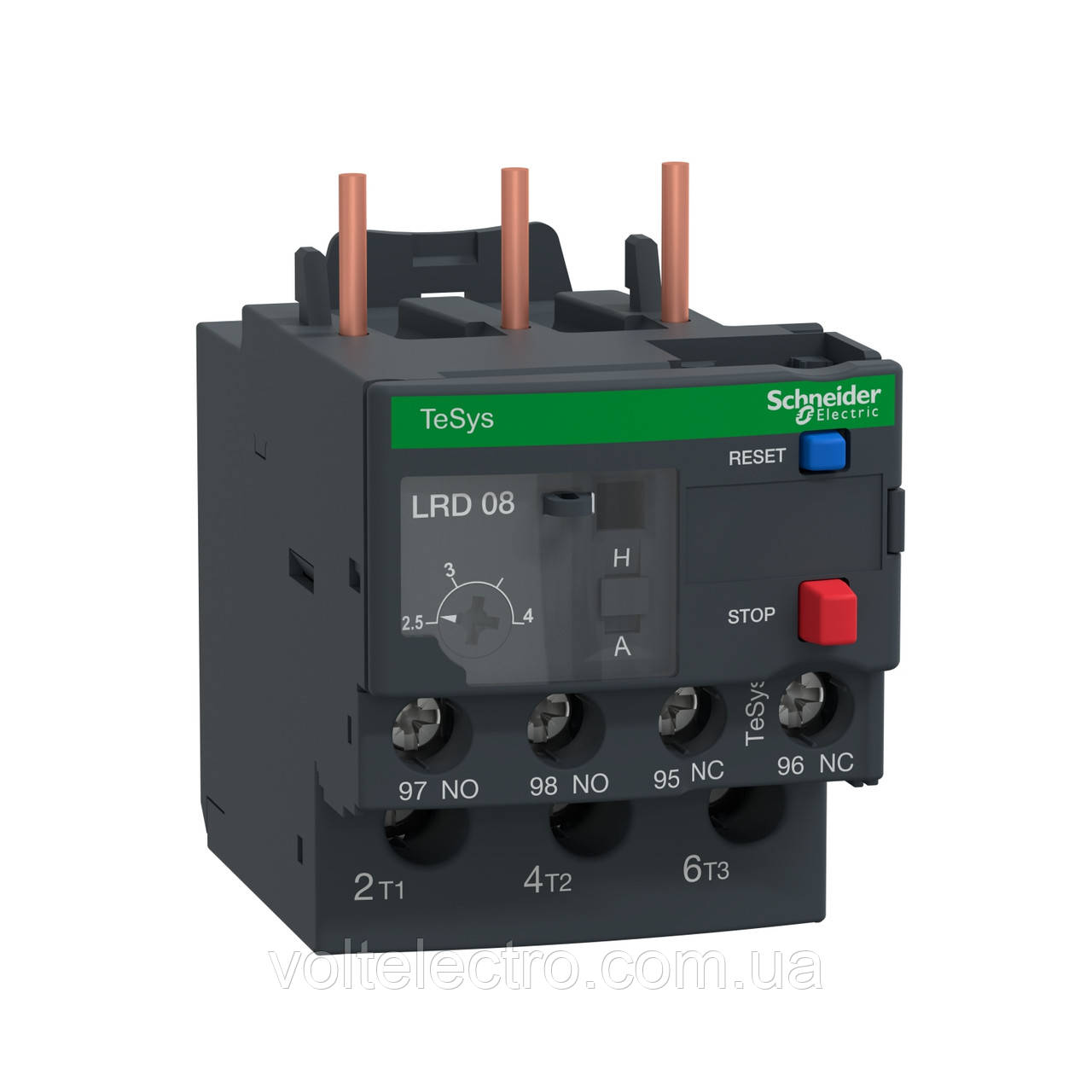

Теплове реле перевантаження TeSys Deca LRD 2,5…4 А LRD08
- В наявності
- Код: LRD08
2 024,55 ₴
1 720,87 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
ТЕПЛОВЕ РЕЛЕ ПЕРЕВАНТАЖЕННЯ 2,5-4A
LRD08
Опис
Теплове реле перевантаження TeSys LRD, 4A/690V, діапазон теплового налаштування 2,5-4A, клас спрацьовування 10A, для захисту трифазних двигунів 1,1-1,5kW при 400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).
Теплове реле LRD для контакторів LC1D09-LC1D32, Ампер, серія Tesys D, Schneider Electric
Основні документи
Діапазон | TeSys TeSys Deca |
---|---|
Назва продукту | TeSys LRD TeSys Deca |
Тип виробу або компоненту | Диференціальне теплове реле перевантаження |
Назва пристрою | LRD |
Область застосування реле | Захист двигуна |
Сумісність продуктів | LC1D25 LC1D09 LC1D12 LC1D18 LC1D38 LC1D32 |
Тип мережі | ПОСТІЙНИЙ СТРУМ Змінний струм |
Клас теплового перевантаження | Клас 10А відповідно до МЕК 60947-4-1 |
Межі регулювання теплового захисту | 2,5…4 А |
[Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В відповідно до CSA Коло подачі живлення: 600 В відповідно до UL Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
Частота мережі | 0...400 Гц |
---|---|
Монтажна опора | Пластина, зі спеціальними аксесуарами Рейка, зі спеціальними аксесуарами Під контактор |
Поріг відключення | 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1 |
Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
[Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
Допустимий струм | 3 А на 120 В AC-15 для схема сигналізації 0,22 А на 125 В DC-13 для схема сигналізації |
[Ue] номінальна робоча напруга | 690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1 |
Номінальний струм запобіжника | 4 А gG для схема сигналізації 4 А BS для схема сигналізації |
[Uimp] номінальна імпульсна витримувана напру | 6 кВ |
Чутливість до розриву фази | Струм відключення 130 % від Ir на двох фазах, остання на 0 |
Тип керування | Червоний Кнопковий вимикач зупинка Блакитний Кнопковий вимикач скидання |
Температурна компенсація | -20…60 °C |
Клеми підключення | Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² Твердий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5…10 мм² гнучкий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1…4 мм² гнучкий з кабельним наконечником Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1…6 мм² Твердий без кабельного наконечника |
Момент затягування | Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач Коло подачі живлення: 1,7 Н.м - на Гвинтовий затискач |
Висота | 66 мм |
Ширина | 45 мм |
Глибина | 70 мм |
Маса нетто | 0,124 кг |
Кліматична стійкість | Відповідно до IACS E10 |
---|---|
Ступінь захисту | IP20 відповідно до МЕК 60529 |
Робоча температура навколишнього середови | -20…60 °C без заниження відповідно до МЕК 60947-4-1 |
Температура навколишнього повітря для збер | -60…70 °C |
Вогнестійкість | V1 відповідно до UL 94 |
Механічна стійкість | Вібрації: 6 Гн відповідно до МЕК 60068-2-6 Удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7 |
Електрична міцність ізоляції | 1,89 кВ на 50 Гц відповідно до МЕК 60947-1 |
Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
Сертифікація виробу | IEC UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds реєстр судноплавства) ATEX INERIS UKCA |
Тип 1 упаковки | PCE |
---|---|
Кількість одиниць у 1 упаковці | 1 |
Висота 1 упаковки | 5,000 см |
Ширина 1 упаковки | 7,800 см |
Довжина 1 упаковки | 9,000 см |
Вага 1 упаковки | 136,000 г |
Тип 2 упаковки | S02 |
Кількість одиниць у 2 упаковці | 24 |
Висота 2 упаковки | 15,000 см |
Ширина 2 упаковки | 30,000 см |
Довжина 2 упаковки | 40,000 см |
Вага 2 упаковки | 3,589 кг |
Тип 3 упаковки | P06 |
Кількість одиниць у 3 упаковці | 384 |
Висота 3 упаковки | 75,000 см |
Ширина 3 упаковки | 60,000 см |
Довжина 3 упаковки | 80,000 см |
Вага 3 упаковки | 65,424 кг |
Гарантія | 18 місяців |
---|
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
Кількість перемикаючих контактів | 3 шт. |
Тип монтажу | На корпус |
