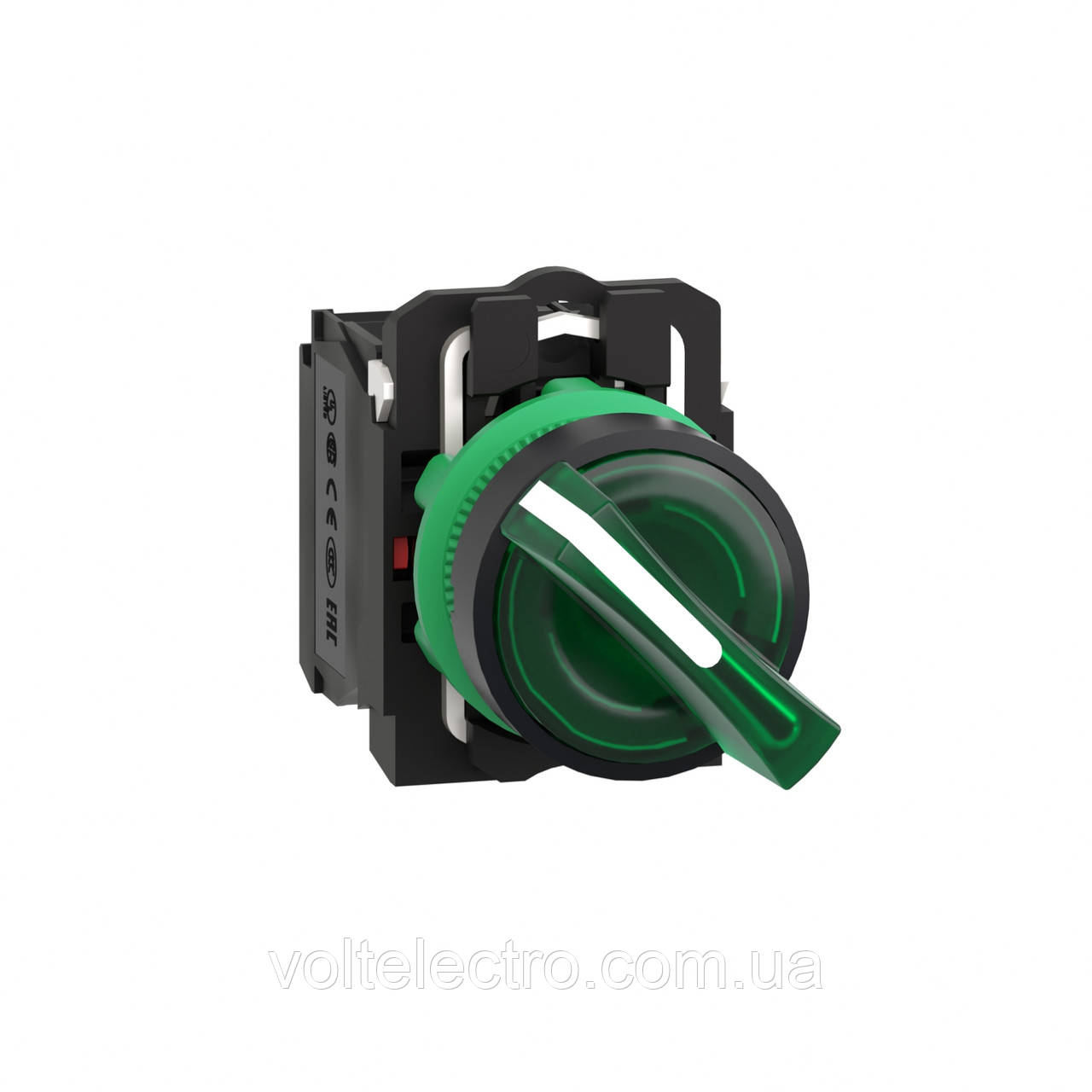

Перемикач з підсвіткою Harmony XB5 зелений 2 позиції з фіксацією, 1NO+1NC, 24V AC/DC, IP66
-15%
- В наявності
- Код: XB5AK123B5
1 036,91 ₴
881,37 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Перемикач з підсвіткою Harmony XB5 зелений 2 позиції з фіксацією, 1NO+1NC, 24V AC/DC, IP66
1 036,91 ₴881,37 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Основні документи
Цей продукт сумісний із
action_layer_backward
| Серія продукту | Harmony XB5 |
|---|---|
| Тип виробу або компоненту | Селекторний перемикач з підсвічуванням |
| Назва пристрою | XB5 |
| Матеріал обрамлення | Темно-сірий пластик |
| Тип головки | Стандартний |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | Залишатися на місці |
| Профіль пристрою керування | Зелений стандартна ручка |
| Позиції виконавчого механізму | 2 положення 90° - 2 положення 90° |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Цоколь лампи | Вбудований світлодіод |
| [Us] номінальна напруга живлення | 24 В змінний/постійний струм в 50/60 Гц |
| Висота | 42 мм |
|---|---|
| Ширина | 30 мм |
| Глибина | 70 мм |
| Опис клем ISO n°1 | (11-12)NC (13-14)NO |
| Маса нетто | 0,516 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Момент обертання | 0,14 Н.м НЕ змінює електричний стан |
| Механічна зносостійкість | 1000000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно до МЕК 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до МЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 Λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4 |
| Тип сигналізації | Постійний |
| Джерело світла | Універсальний світлодіод |
| Межі напруги живлення | 19,2…30 В постійний струм 21,6…26,4 В змінний струм |
| Споживання струму | 18 мА |
| Термін служби | 100000 год при номінальній напрузі та 25 °C |
| Стійкість до імпульсних перенапруг | 1 кВ відповідно до МЕК 61000-4-5 |
| Опис виробу | Повний комплект |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 60536 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP67 відповідно до МЕК 60529 IP69 IP69K |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK04 conforming to МЕК 50102 |
| Стандарти | МЕК 60947-5-4 UL 508 МЕК 60947-1 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 JIS C8201-1 |
| Сертифікація виробу | UL CSA LROS (Lloyds реєстр судноплавства) BV GL DNV |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 |
| Стійкість до електромагнітного поля | 10 В/м відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 6 кВ При контакті, на металевих частинах відповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2 |
| Електромагнітна емісія | Клас B відповідно до МЕК 55011 |
Dimensions Drawings
Dimensions
e: clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.
Mounting and Clearance
Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)
Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board
(1) Diameter on finished panel or support
(2) For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.
(3) Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)
|
Connections |
a in mm |
a in in. |
b in mm |
b in in. |
|---|---|---|---|---|
|
By screw clamp terminals or plug-in connector |
40 |
1.57 |
30 |
1.18 |
|
By Faston connectors |
45 |
1.77 |
32 |
1.26 |
|
On printed circuit board |
30 |
1.18 |
30 |
1.18 |
Detail of Lug Recess
(1) Diameter on finished panel or support
(2) For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.
(3) Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Форма кнопки | Прямокутна |
| Колір кнопки | Зелений |
| Підсвічування | Так |
| Напруга | 24 В |
| Ступінь захисту IP | 66 |
| Користувацькі характеристики | |
| Підсвітка | Так |
- Ціна: 881,37 ₴
