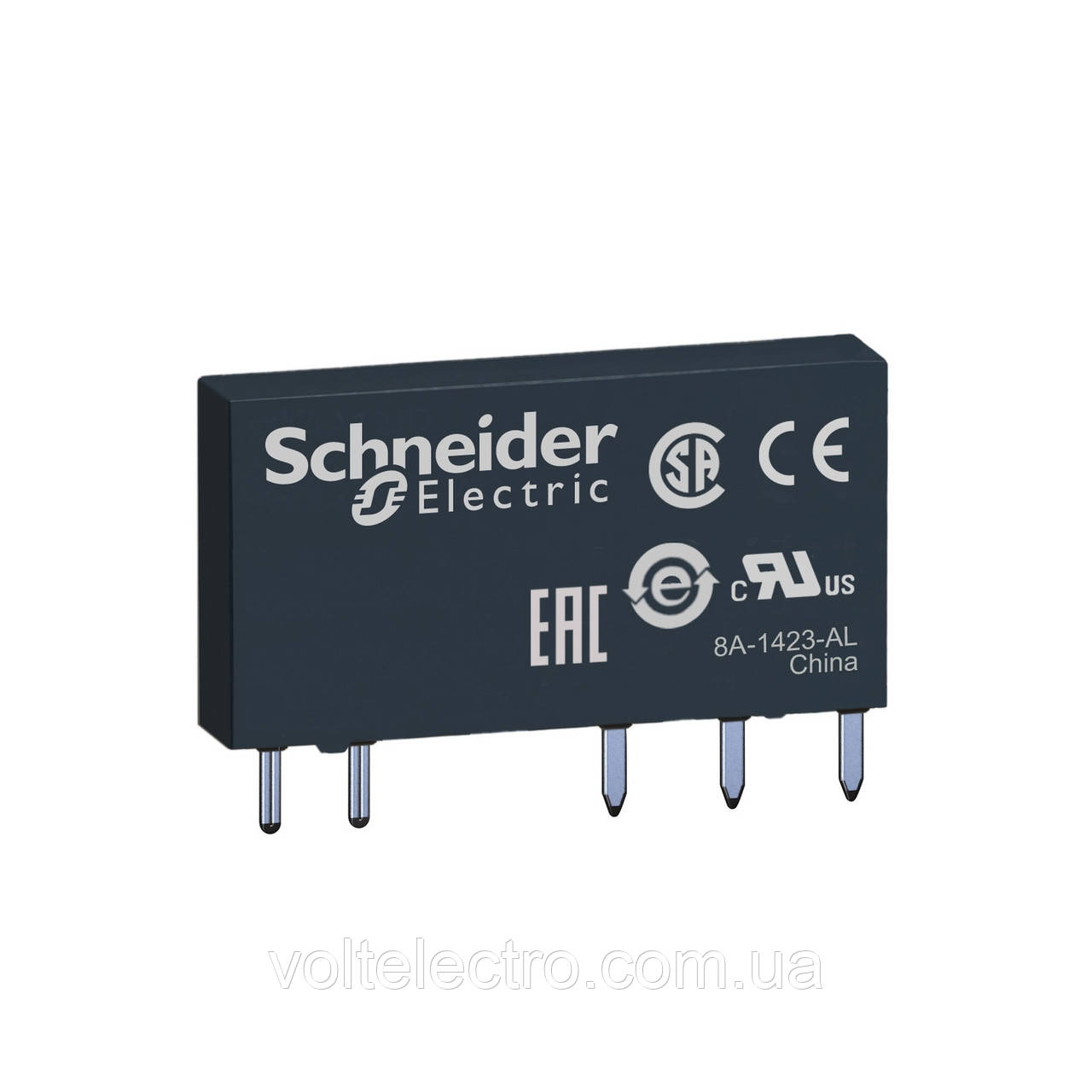

Інтерфейсне реле Zelio Relay 1CO, 60В, DC, 6А (RSL1AB4ND)
-10%
- В наявності
- Код: RSL1AB4ND
266,63 ₴
239,97 ₴
Мінімальна сума замовлення на сайті — 500 грн
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Інтерфейсне реле Zelio Relay 1CO, 60В, DC, 6А (RSL1AB4ND)
266,63 ₴239,97 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
РЕЛЕ RSL 1 C/O, 6A, =60В
RSL1AB4ND
Основні документи
| Серія продукту | Електромеханічні реле Harmony |
|---|---|
| Назва серії | Інтерфейсне реле |
| Тип виробу або компоненту | Вставне реле |
| Назва пристрою | RSL |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Робота контакту | Стандартний |
| [Uc] напруга схеми керування | 60 В Постійний струм |
| [Ithe] умовний тепловий струм в оболонці | 6 А в -40…55 °C |
| Світлодіодний індикатор стану | Відсутній |
| Тип керування | Без кнопки |
| Форма контакту | Плоский ( типу фастон) |
|---|---|
| Середній опір | 16600 Ом на 23 °C +/- 15 % |
| Діапазон номінальної робочої напруги | 45...84 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК 277 В відповідно до cUL |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК |
| Матеріал контакту | Срібний сплав (AgSnO2) |
| [Ie] номінальний робочий струм | 6 А (AC-1/DC-1) відповідно до МЕК/UL |
| Мінімальний струм перемикання | 10 мА |
| Максимальна напруга перемикання | 277 В |
| Мінімальна напруга перемикання | 12 В |
| Максимальна комутаційна здатність | 1500 ВА 50 Вт |
| Мінімальна комутаційна здатність | 120 мВт |
| Робоча швидкість | <= 360 циклів/год під навантаженням <= 18000 циклів/год Холостий хід |
| Механічна зносостійкість | 10000000 циклів |
| Електрична зносостійкість | 60000 циклів, 6 А на 250 В, AC-1 перемикаючий контакт |
| Робочий час | 5 мс скидання 12 мс |
| Ступінь захисту | RT III |
| Рівні тесту | Рівень А груповий монтаж |
| Робоче положення | Будь-яка позиція |
| Ширина | 5 мм |
| Висота | 28 мм |
| Глибина | 18,5 мм |
| Опис клем ISO n°1 | (11-12-14)OC (A1-A2)CO |
| Маса нетто | 0,0054 кг |
| Струм навантаження | 6 А на 250 В змінний струм 0,5 мм монтажна відстань |
| Cереднє споживання котушки | 0,21 В |
| Поріг напруги відпускання | >= 0.05 Uc |
| Показники надійності безпеки | B10d = 60000 |
| Монтажна опора | Гніздо або друкована плата |
| Опис виробу | Повний комплект |
| Електрична міцність ізоляції | 1000 В змінний струм між контактами 4000 В змінний струм між котушкою і контактом |
|---|---|
| Стандарти | CSA C22.2 № 14 UL 508 МЕК 61810-1 |
| Сертифікація виробу | CSA UL EAC |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | +/- 1 мм (f= 10…55 Гц) відповідно до МЕК 60068-2-6 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ударостійкість | 5 gn (тривалість = 11 мс) для не працює відповідно до МЕК 60068-2-27 5 gn (тривалість = 11 мс) для в дії відповідно до МЕК 60068-2-27 |
| Робоча температура навколишнього середови | -40…55 °C |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 0,5 см |
| Ширина 1 упаковки | 1,5 см |
| Довжина 1 упаковки | 2,8 см |
| Вага 1 упаковки | 5 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 0,7 см |
| Ширина 2 упаковки | 2,4 см |
| Довжина 2 упаковки | 30,5 см |
| Вага 2 упаковки | 69 г |
| Тип 3 упаковки | S01 |
| Кількість одиниць у 3 упаковці | 500 |
| Висота 3 упаковки | 15 см |
| Ширина 3 упаковки | 15 см |
| Довжина 3 упаковки | 40 см |
| Вага 3 упаковки | 3,835 кг |
| Гарантія | 18 місяців |
|---|
Dimensions Drawings
Dimensions
Relay with Flat Pins (PCB Type)
(1): 5.04 mm / 0.19 in.
Connections and Schema
Wiring Diagram
Relay with Flat Pins (PCB Type)
1 C/O contact
| Основні атрибути | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Кількість перемикаючих контактів | 1 шт. |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
