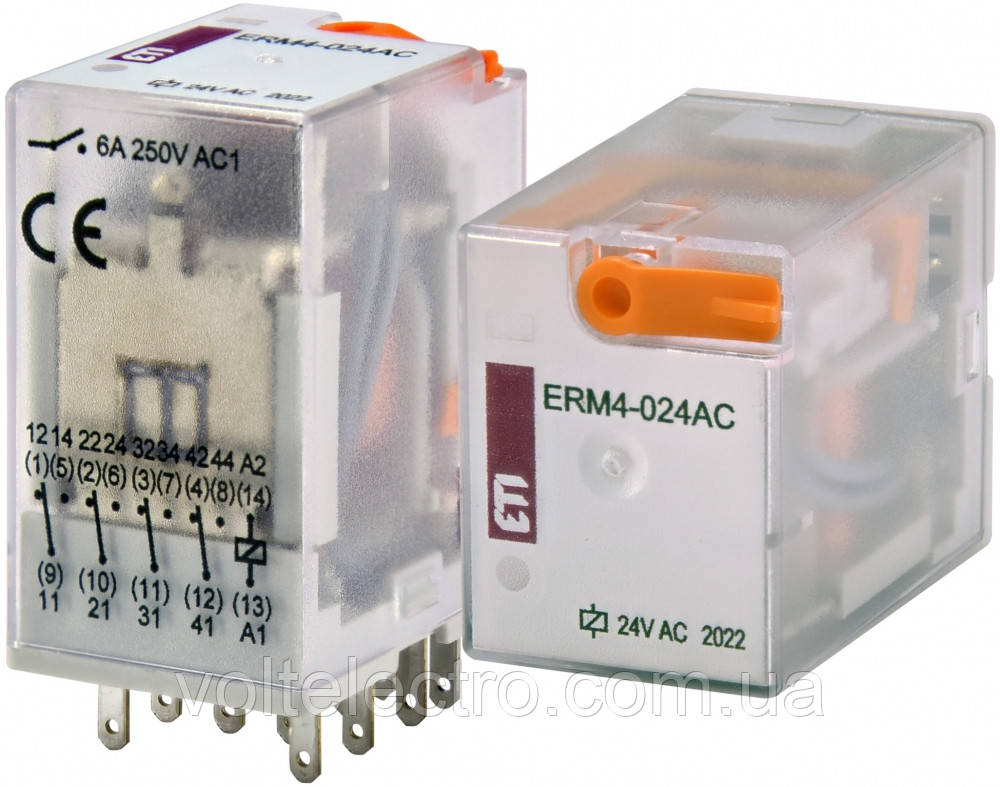

Проміжні реле під цоколь ERM4-024AC 2473008
- В наявності
- Код: 2473008
302,18 ₴
256,86 ₴
Мінімальна сума замовлення на сайті — 400 грн
- +380 (68) 052-00-91viber Для замовлень Viber
Каталог: http://umis-n.com.ua/for_downloading/Buklet_ERM_&_MER_2014.pdf
Застосування
Електромеханічні реле Е1Ш призначені для комутації, керування та сигналізації допоміжних і силових ланцюгів.
■ ЕШМ2 - 2 перекидних контакту;
■ ЕШМ4 - 4 перекидних контакту;
■ Напруга живлення АС/БС 24У, АС 230У;
■ Два типи цоколів для проміжних реле (цоколь тип "М" і тип "Т")
■ Аксесуари (сполучна шина, скоба-виштовхувач, маркувальні пластини, ЄС модулі);
■ Колір: сірий;
■ Стандарти: ЕЫб1810-1:2008 (реле); ЕЫб1984:2002, ЕЫб0998-2-1:2001, ЕЫб0бб4-1:2003 (цоколі)
Особливості:
- Механічний індикатор спрацьовування з тест-кнопкою без можливості блокування в стандартному виконанні;
- Опціонально: світлодіод-індикатор (вмонтований всередині корпуса реле);
- Установка на монтажну панель або шину ТН 35 згідно стандарту EN60715;
- Підвищена електромагнітна стійкість;
- Підвищена ступінь ізоляції між контактами (поліамід PA66);
- Контакти не містять кадмій
Проміжні реле ERM4
Тип |
Код |
Uc [V] |
LED |
Контакти |
Вага (г) |
Упаковка (шт) |
індикація |
||||||
ERM4-024DC 4p |
2473006 |
24 V DC |
- |
4 x CO In=6A AC1,
|
33 |
10/100 |
ERM4-024DCL 4p |
2473007 |
24 V DC |
червоний LED |
33 |
10/100 |
|
ERM4-024AC 4p |
2473008 |
24 V AC |
- |
33 |
10/100 |
|
ERM4-024ACL 4p |
2473009 |
24 V AC |
червоний LED |
33 |
10/100 |
|
ERM4-230AC 4p |
2473010 |
230 V AC |
- |
33 |
10/100 |
|
ERM4-230ACL 4p |
2473011 |
230 V AC |
червоний LED |
33 |
10/100 |
Габаритні розміри/схема підключення (вид з боку гвинтових затискачів)
Кодування для замовлення:ERMX-YYYYYZ
X – Кількість контактів
4: 4 CO (4 перекидних)
2: 2 CO (2 перекидних)
Z – Додаткові опції:
L – LED індикатор (червоний)
YYYYY – Код котушки:
024AC: 24 V AC, 50/60 Hz
230AC: 230 V AC, 50/60 Hz
024DC: 24 V DC
Приклад:
ERM4-024DCL: Електромагнітне цокольне реле з механічним індикатором і тест-кнопкою без можливості блокування), 4 перекидних контакту, котушка живлення 24 V DC з LED індикатором.
Цоколі ERB-M
Тип |
Код |
Реле (сумісність) |
Вага (г) |
Упаковка (шт) |
ERBB2-M |
2473013 |
ERM2 |
71 |
10/80 |
ERB4-M |
2473015 |
ERM4 |
71 |
10/80 |
Габаритні розміри/схема підключення 14 NC
Основні атрибути | |
---|---|
Виробник | ETI |
Країна виробник | Словенія |
