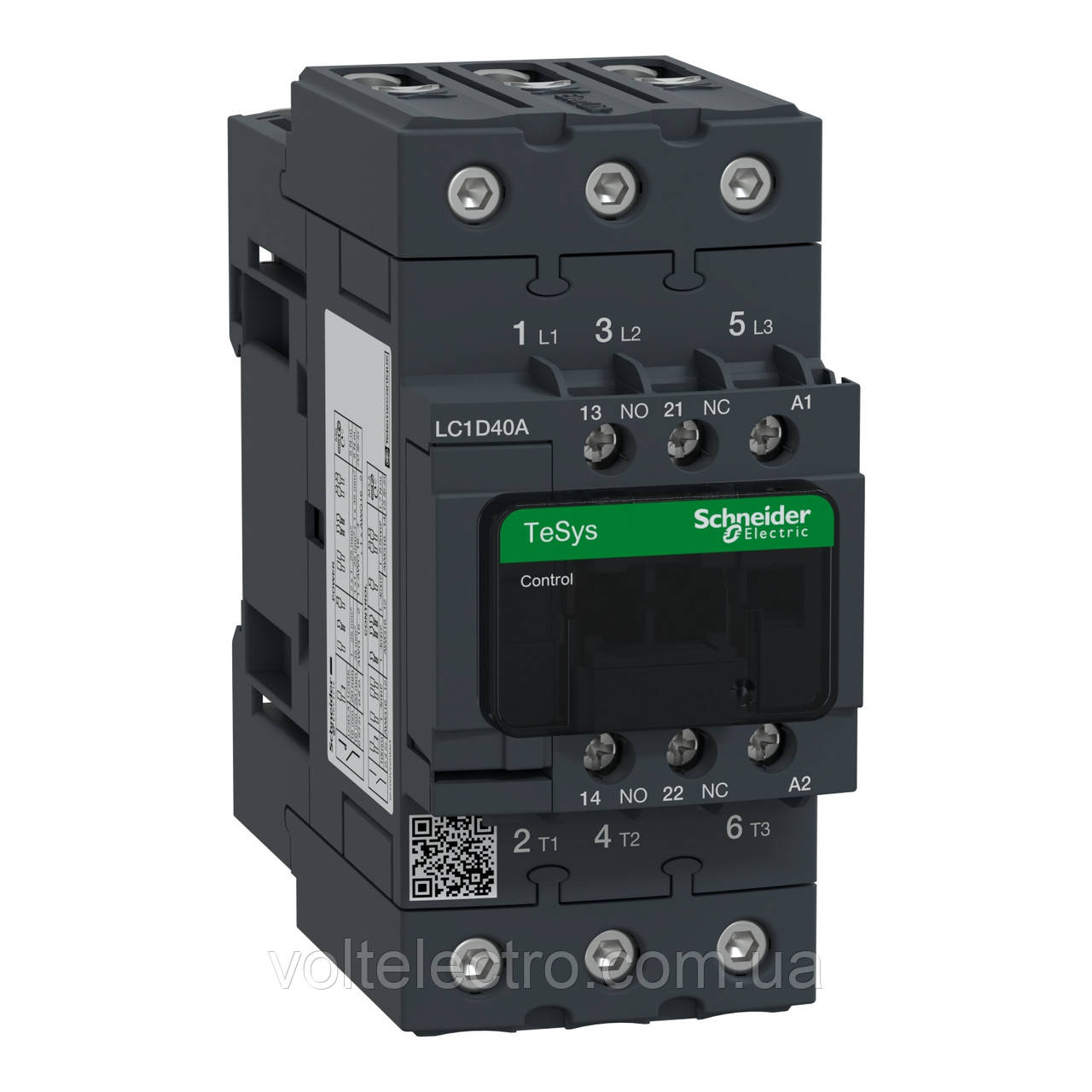

Контактор D 3Р 40А НО+НЗ 230В 18,5 кВт, 1 NO + 1 NC
-10%
- В наявності
- Код: LC1D40AP7
6 269,11 ₴
5 642,20 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Контактор D 3Р 40А НО+НЗ 230В 18,5 кВт, 1 NO + 1 NC
6 269,11 ₴5 642,20 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
3P КОНТАКТОР 440В 40A ~230В 50/60Гц
LC1D40AP7
Основні документи
Опис
Контактор TeSys D, 3 полюси (3 NО), для керування двигуном до 40 A/440 В AC-3/3e (18,5 кВт при 400 В). Котушка змінного струму 230 В 50/60 Гц, вбудовані допоміжні контакти 1NO+1NC (дзеркально сертифіковані NC), підключення живлення за допомогою гвинтових роз’ємів EverLink BTR, керуюче з'єднання за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 55 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys TeSys Deca |
|---|---|
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1D |
| Застосування контактора | Управління двигуном Резистивне навантаження |
| Категорія застосування | AC-4 AC-1 AC-3 AC-3e |
| Опис полюсів | 3P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В постійний струм |
| [Ie] номінальний робочий струм | 60 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 40 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 40 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення |
| [Uc] напруга ланцюга керування | 230 В змінний струм 50/60 Гц |
| Потужність двигуна [кВт] | 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 11 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 22 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 22 кВт на 500 В змінний струм 50/60 Гц (AC-3) 30 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 9 кВт на 400 В змінний струм 50/60 Гц (AC-4) 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 11 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 22 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) 22 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 30 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e) |
|---|---|
| Потужність двигуна [к.с.] | 5 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни 10 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 30 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни 10 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 3 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни 30 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни |
| Код сумісності | LC1D |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Захисна кришка | З |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації 60 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до IEC 60947-5-1 250 А постійний струм для схема сигналізації відповідно до IEC 60947-5-1 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 320 А на <40 °C - 10 с для коло подачі живлення 720 А на <40 °C - 1 с для коло подачі живлення 72 А на <40 °C - 10 хв для коло подачі живлення 165 А на <40 °C - 1 хв для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до IEC 60947-5-1 80 А gG на <= 690 В координація тип 1 для коло подачі живлення 80 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Середній імпеданс | 1,5 мОм - Ith 60 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 2,4 В AC-3 5,4 В AC-1 2,4 В AC-3e |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до IEC 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 6 мільйонів циклів |
| Електрична зносостійкість | 1,4 мільйонів циклів 60 А AC-1 на Ue <= 440 В 1,5 мільйонів циклів 40 А AC-3 на Ue <= 440 В 1,5 мільйонів циклів 40 А AC-3e на Ue <= 440 В |
| Тип схеми керування | Змінний струм на 50/60 Гц стандартний |
| Технологія катушки | Без вбудованого модуля придушення |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц |
| Пускова потужність [ВА] | 140 В·А 60 Гц cos phi 0,75 (на 20 °C) 160 В·А 50 Гц cos phi 0,75 (на 20 °C) |
| Утримувана споживана потужність [ВА] | 13 В·А 60 Гц cos phi 0,3 (на 20 °C) 15 В·А 50 Гц cos phi 0,3 (на 20 °C) |
| Розсіювання потужності | 4…5 В на 50/60 Гц |
| Робочий час | 4...19 мс відкриття 12...26 мс закриття |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Клеми підключення | Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Коло подачі живлення: 8 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 25…35 мм² шестигранна головка гвинта 4 мм Коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 1…25 мм² шестигранна головка гвинта 4 мм Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 Коло подачі живлення: 2,5 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Тип допоміжних контактів | Тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до IEC 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Частота сигнального ланцюга | 25...400 Гц |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Час не перекриття контактів | 1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом |
| Монтажна опора | Рейка Пластина |
| Стандарти | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 IEC 60947-5-1 UL 508 МЕК 60335-1 |
|---|---|
| Сертифікація виробу | CCC CSA GOST UL |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Кліматична стійкість | Відповідно до IACS E10 вплив вологого тепла відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) Удари контактор замкнутий (15 Гн за 11 мс) Удари контактор розімкнено (10 Гн протягом 11 мс) |
| Висота | 122 мм |
| Ширина | 55 мм |
| Глибина | 120 мм |
| Маса нетто | 0,85 кг |
Drawings
Dimensions
Connections and Schema
Wiring
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип контактора | Реверсивний |
| Теплове реле | Ні |
| Номінальна напруга котушки | 220 В |
| Тип керуючого струму | Змінний |
| Номінальний струм | 40 А |
| Частота струму | 50 Гц |
| Ступінь захисту IP | 21 |
