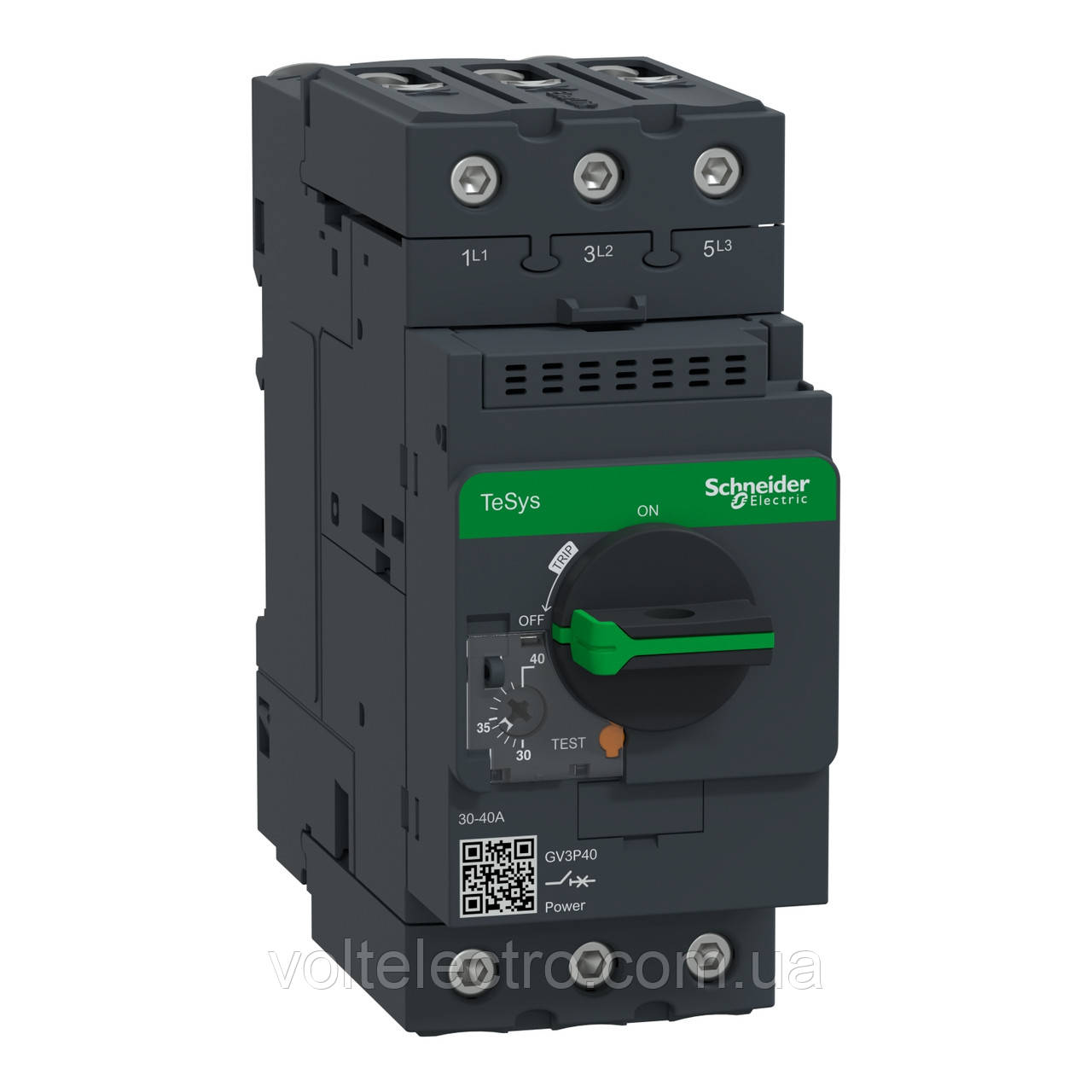

Автомат захисту двигуна GV3P 30…40 А 18,5 кВт
-15%
- В наявності
- Код: GV3P40
9 702,20 ₴
8 246,87 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Автомат захисту двигуна GV3P 30…40 А 18,5 кВт
9 702,20 ₴8 246,87 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
АВТ. ВИМ З КОМБ.РОЗЧЕП.40А ГВИНТ.ЗАТИСК.
GV3P40
Відео: 1
АВТ. ВИМ З КОМБ.РОЗЧЕП.40А ГВИНТ.ЗАТИСК.
GV3P40
- Додати до списку моїх продуктів
- Новий сучасний зовнішній вигляд усіх машин
- Широкий асортимент GV: Магнітні, термомагнітні, різних розмірів (GV2, GV3, GV4)
- Легше встановлювати та експлуатувати з гвинтами різних стандартів
- Безпечне та довготривале підключення до електромережі за допомогою клем EverLink
- Цифрове обслуговування клієнтів для технічної документації
Основні документи
Опис
Автоматичний вимикач TeSys GV, 3 полюси (3P), 40 A/690 В, для 3-фазних двигунів 18,5 кВт при 400 В. Він забезпечує термомагнітний захист із температурним діапазоном налаштування 30-40A, магнітне відключення при 14xIn, високу відключаючу здатність Icu 50kA при 400V. Підключення здійснюється за допомогою гвинтових клем Everlink BTR. Контроль запуском/зупинкою за допомогою поворотної ручки гарантовано на 50 000 циклів AC-3. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys Deca |
|---|---|
| Назва продукту | TeSys GV3 TeSys Deca |
| Тип виробу або компоненту | Автоматичний вимикач двигуна |
| Назва пристрою | GV3P |
| Область застосування продукту | Захист двигуна |
| Технологія розчеплювача | Тепломагнітний |
| Опис полюсів | 3P |
|---|---|
| Тип мережі | Змінний струм |
| Категорія застосування | AC-3 відповідно до МЕК 60947-4-1 |
| Частота мережі | 50/60 Гц відповідно до МЕК 60947-4-1 |
| Спосіб кріплення | Симетрична din-рейка 35 мм затискний Панель прикручений (з 3 гвинтами M4) |
| Потужність двигуна [кВт] | 18,5 кВт на 400/415 В змінний струм 50/60 Гц 22 кВт на 500 В змінний струм 50/60 Гц 37 кВт на 690 В змінний струм 50/60 Гц |
| Відключаюча здатність | 100 кА Icu на 230/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 12 кА Icu на 500 В змінний струм 50/60 Гц відповідно до IEC 60947-2 6 кА Icu на 690 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Ics] номінальна відключаюча здатність при ко | 100 % на 230/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 100 % на 400/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 100 % на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 % на 500 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 % на 690 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| Тип керування | Поворотна ручка |
| [In] номінальний струм | 40 А |
| Межі регулювання теплового захисту | 30…40 А відповідно до МЕК 60947-4-1 |
| Струм спрацьовування електромагнітного ро | 560 А |
| [Ith] умовний тепловий струм у відкритому вик | 40 А відповідно до МЕК 60947-4-1 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-2 |
| Чутливість до розриву фази | Так відповідно до МЕК 60947-4-1 |
| Відповідність вимогам по ізоляції | Так відповідно до IEC 60947-1 |
| Розсіювана потужність на полюс | 8 В |
| Механічна зносостійкість | 50000 циклів |
| Електрична зносостійкість | 50000 циклів для AC-3 на 415 В In |
| Номінальний режим експлуатації | Безперервний відповідно до МЕК 60947-4-1 |
| Момент затягування | 5 Н.м - на Гвинтовий затискач |
| Ширина | 55 мм |
| Висота | 132 мм |
| Глибина | 136 мм |
| Маса нетто | 0,96 кг |
| Колір | Темно-сірий |
| Стандарти | МЕК 60947-2 МЕК 60947-4-1 UL 60947-4-1 CSA C22.2 № 60947-4-1 |
|---|---|
| Сертифікація виробу | CCC UL CSA EAC ATEX LROS (Lloyds реєстр судноплавства) BV ABS DNV-GL UKCA |
| Ступінь ударозахисту | IK09 Шафа |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Кліматична стійкість | Відповідно до IACS E10 |
| Температура навколишнього повітря для збер | -40…80 °C |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-11 |
| Робоча температура навколишнього середови | -20…60 °C |
| Механічна стійкість | Удари: 15 Гн за 11 мс контактор розімкнено Удари: 30 Гн за 11 мс контактор замкнутий Вібрації: 4 Гн, 5...300 Гц |
| Висота над рівнем моря | 3000 m |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 16,000 см |
| Ширина 1 упаковки | 6,500 см |
| Довжина 1 упаковки | 14,600 см |
| Вага 1 упаковки | 983,000 г |
| Тип 2 упаковки | P06 |
| Кількість одиниць у 2 упаковці | 120 |
| Висота 2 упаковки | 75,000 см |
| Ширина 2 упаковки | 60,000 см |
| Довжина 2 упаковки | 80,000 см |
| Вага 2 упаковки | 133,960 кг |
| Гарантія | 18 місяців |
|---|
| Технічні характеристики | |
|---|---|
| Номінальний струм | 65 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 600 В |
| Кількість полюсів | 3 шт. |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Кількість модулів | 3 шт. |
| Нейтраль | Ні |
| Основні | |
| Виробник | Deca |
