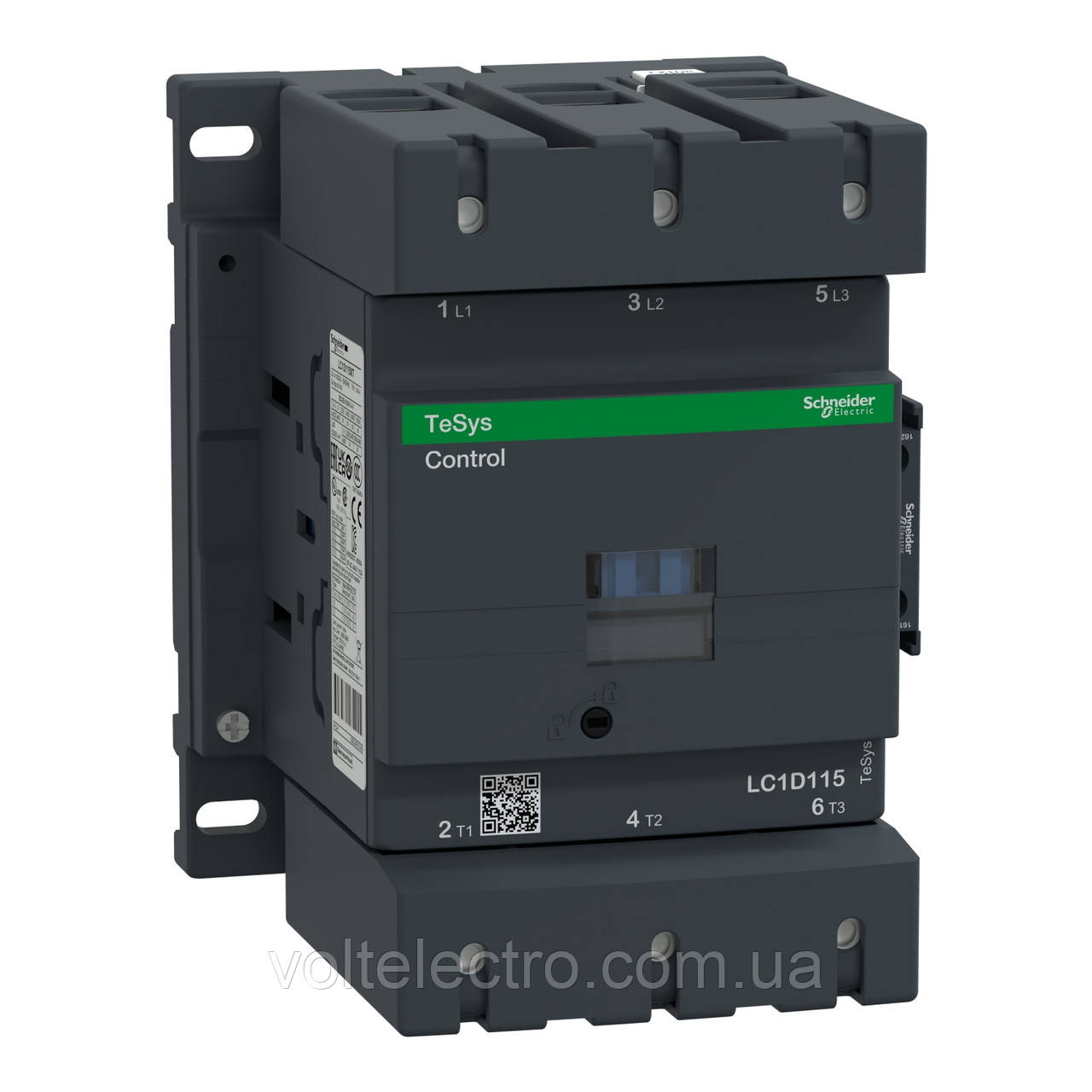

Контактор TeSys D Schneider Electric 3Р 115A НО + НЗ 220В 50Гц до 55 кВт
-10%
- В наявності
- Код: LC1D115M5
14 428,92 ₴
12 986,02 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Контактор TeSys D Schneider Electric 3Р 115A НО + НЗ 220В 50Гц до 55 кВт
14 428,92 ₴12 986,02 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
КОНТАКТОР 3Р,115A,НО+НЗ,220В 50Гц
LC1D115M5
Основні документи
Опис
Контактор TeSys Deca, 3 полюси (3 NО), для керування двигуном до 115 A/1000 В AC-3 (55 кВт при 400 В). Котушка змінного струму 220 В 50 Гц з модулем подавлення перехідних процесів, вбудованими допоміжними контактами 1NO+1NC (дзеркально сертифіковані NC), підключення живлення за допомогою гвинтових роз’ємів, 2 входи, керуюче з'єднання за допомогою гвинтових клем. Швидкість роботи до 2400 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 120 мм), монтаж на 2 DIN-рейки або гвинтове кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys |
|---|---|
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1D |
| Застосування контактора | Управління двигуном Резистивне навантаження |
| Категорія застосування | AC-3 AC-4 AC-1 AC-3e |
| Опис полюсів | 3P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 1000 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В постійний струм |
| [Ie] номінальний робочий струм | 200 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 115 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 115 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення |
| [Uc] напруга ланцюга керування | 220 В змінний струм 50 Гц |
| Потужність двигуна [кВт] | 30 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 55 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 59 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 75 кВт на 500 В змінний струм 50/60 Гц (AC-3) 80 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 65 кВт на 1000 В змінний струм 50/60 Гц (AC-3) 18,5 кВт на 400 В змінний струм 50/60 Гц (AC-4) 30 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 55 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 59 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) 75 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 80 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e) 65 кВт на 1000 В змінний струм 50/60 Гц (AC-3e) |
|---|---|
| Потужність двигуна [к.с.] | 30 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 40 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 75 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни 100 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни |
| Код сумісності | LC1D |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Захисна кришка | З |
| [Ith] умовний тепловий струм у відкритому вик | 200 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 1260 А на 440 В для коло подачі живлення відповідно до МЕК 60947 140 А змінний струм для схема сигналізації відповідно до IEC 60947-5-1 250 А постійний струм для схема сигналізації відповідно до IEC 60947-5-1 |
| Номінальна здатність відключення | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 250 А на <40 °C - 10 хв для коло подачі живлення 550 А на <40 °C - 1 хв для коло подачі живлення 950 А на <40 °C - 10 с для коло подачі живлення 1100 А на <40 °C - 1 с для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації |
| Номінальний струм запобіжника | 250 А gG на <= 690 В координація тип 1 для коло подачі живлення 200 А gG на <= 690 В координація тип 2 для коло подачі живлення 10 А gG для схема сигналізації |
| Середній імпеданс | 0,6 мОм - Ith 200 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 24 В AC-1 7,9 В AC-3 7,9 В AC-3e |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 Схема сигналізації: 690 В відповідно до IEC 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 684932 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 10000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 8 мільйонів циклів |
| Електрична зносостійкість | 0,8 мільйонів циклів 200 А AC-1 на Ue <= 440 В 0,95 мільйонів циклів 115 А AC-3 на Ue <= 440 В 0,95 мільйонів циклів 115 А AC-3e на Ue <= 440 В |
| Тип схеми керування | Змінний струм на 50 Гц |
| Технологія катушки | Без вбудованого модуля придушення |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50 Гц 0.85...1.1 Uc (-40…55 °C):робочий змінний струм 50 Гц 1...1.1 Uc (55…70 °C):робочий змінний струм 50 Гц |
| Пускова потужність [ВА] | 300 В·А 50 Гц cos phi 0,8 (на 20 °C) |
| Утримувана споживана потужність [ВА] | 22 В·А 50 Гц cos phi 0,3 (на 20 °C) |
| Розсіювання потужності | 3…8 В на 50 Гц |
| Робочий час | 6...20 мс відкриття 20...50 мс закриття |
| Максимальна робоча швидкість | 2400 цикл/год at 60 °C |
| Клеми підключення | Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: з'єднувач 1 10…120 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: з'єднувач 2 10…50 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: з'єднувач 1 10…120 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: з'єднувач 2 10…50 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: з'єднувач 1 10…120 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: з'єднувач 2 10…50 мм² - жорсткість кабелю: твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,2 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,2 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Коло подачі живлення: 12 Н.м - на з'єднувач шестигранна головка гвинта 4 мм Ланцюг управління: 1,2 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до IEC 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Частота сигнального ланцюга | 25...400 Гц |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Час не перекриття контактів | 1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом |
| Монтажна опора | Рейка Пластина |
| Стандарти | CSA C22.2 № 14 EN 60947-4-1 МЕК 60947-4-1 МЕК 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ UL 60947-4-1 CSA C22.2 № 60947-4-1 JIS C8201-4-1 |
|---|---|
| Сертифікація виробу | UL CSA CCC UKCA CE EAC морський |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) Удари контактор замкнутий (15 Гн за 11 мс) Удари контактор розімкнено (6 Gn за 11 мс) |
| Висота | 158 мм |
| Ширина | 120 мм |
| Глибина | 136 мм |
| Маса нетто | 2,5 кг |
Цей продукт сумісний із
action_layer_backward
action_layer_backward
action_layer_backward
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип контактора | Реверсивний |
| Теплове реле | Ні |
| Номінальна напруга котушки | 220 В |
| Тип керуючого струму | Змінний |
| Номінальний струм | 115 А |
| Частота струму | 50 Гц |
| Ступінь захисту IP | 21 |
