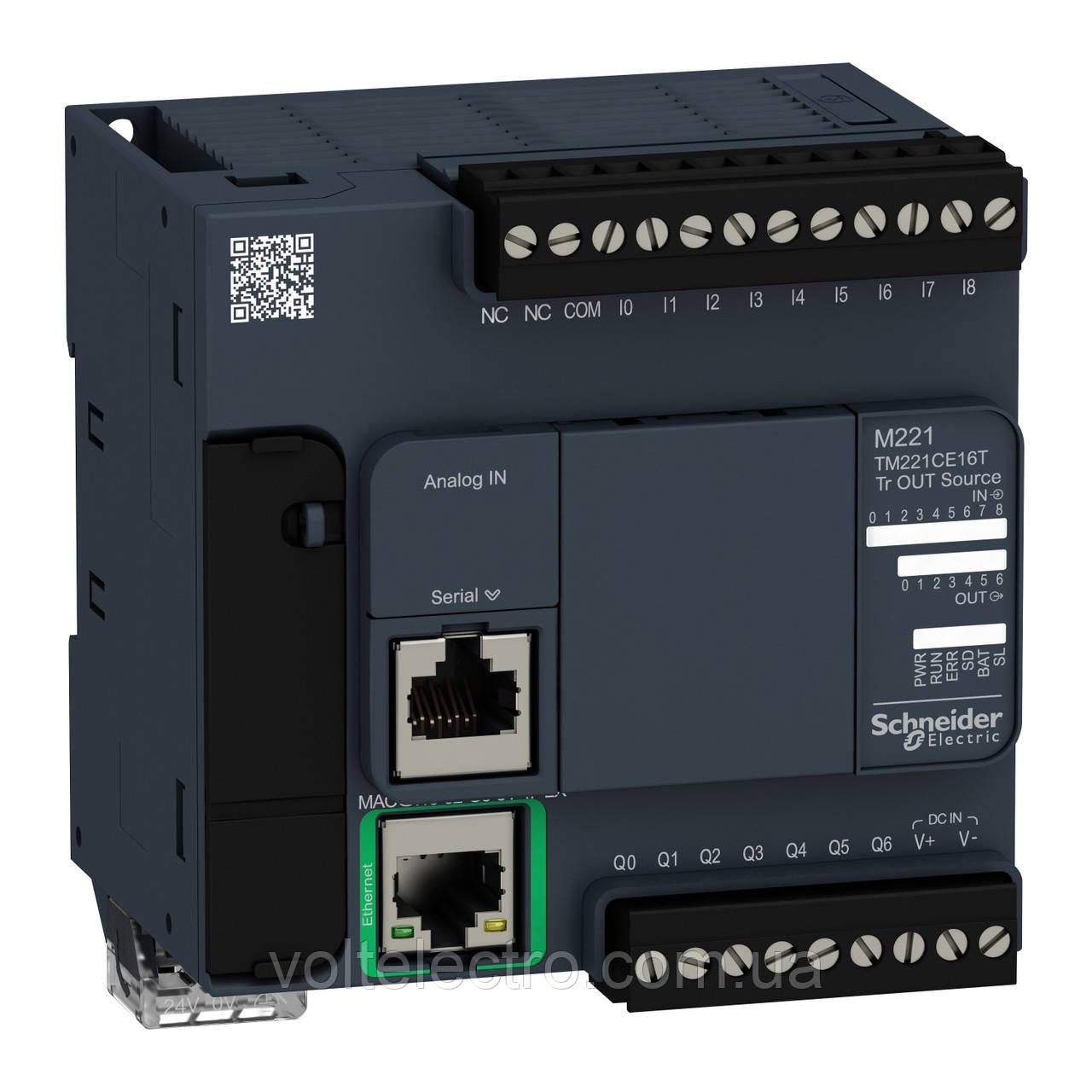

Логічний контролер Modicon M221-16IO 9DI/7TO+2AI (0-10В) RS485 + Ethernet 24 В постійний струм

-15%
  • В наявності
  • Код: TM221CE16T

13 096,97 ₴

11 132,43 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Логічний контролер Modicon M221-16IO 9DI/7TO+2AI (0-10В) RS485 + Ethernet  24 В постійний струм
Логічний контролер Modicon M221-16IO 9DI/7TO+2AI (0-10В) RS485 + Ethernet 24 В постійний струм
13 096,97 ₴11 132,43 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

ПЛК M221 16 ВХ/ВИХ ТРАНЗ 1RS485 1ETH

TM221CE16T

Номінальна напруга живлення 24 В постійний струм;

Кількість дискретних входів — 9;

Кількість дискретних виходів — 7 релейних

Номер аналогового входу-2 в діапазоні входу:0...10 V;

Напруга дискретного виходу-24 пост. струм;

Струм дискретного виходу-0.5 А;

Кількість дискретних входів/виходів — 16;

Основні документи

Інструкція





Паспорт продукту

Опис

Цей контролер TM221 є частиною лінійки контролерів Modicon M221 Logic. Він має 16 логічних входів/виходів і живиться від 24 В постійного струму. Він постачається зі знімними гвинтовими клемними колодками для підключення входів/виходів, знімною гвинтовою клемною колодкою для підключення джерела живлення, резервною батареєю BR2032 і кабелем для підключення аналогових входів. Логічні контролери M221 мають три типи інтегрованого комунікаційного порту, Ethernet, послідовне з’єднання RS 232/RS 485 і порт програмування USB mini-B. Він дозволяє керувати простими машинами. Ємність логічних контролерів M221 можна збільшити за допомогою модуля розширення Modicon TM3.



Головна
Серія продукту Modicon M221
Тип виробу або компоненту Логічний контролер
[Us] номінальна напруга живлення 24 В постійний струм
Кількість дискретних входів 9, дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1
Кількість аналогових входів 2 на 0...10 В
Тип дискретного виходу Транзистор
Кількість дискретних виходів 7 транзистор 2 швидкий вихід
Напруга дискретного виходу 24 В постійного струму
Струм дискретного виходу 0.5 A
Додаткова інформація
Кількість дискретних входів/виходів 16
Максимальна кількість модулів розширення в 4 (локальний архітектура вводу/виводу)
11 (віддалений архітектура вводу/виводу)
Межі напруги живлення 20,4…28,8 В
Максимальний пусковий струм 35 А
Максимальна споживана потужність [Вт] 11 В на 24 В (з макс кількістю модулів розширення вх/вих)
4,6 В на 24 В (без модуля розширення вводу/виводу)
Вихідний струм живлення 0,325 А 5 В для шина розширення
0,15 А 24 В для шина розширення
Логіка дискретних входів Споживач або джерело струму (позитивний / негативний)
Напруга дискретного входу 24 В
Тип напруги дискретного входу Постійна напруга
Роздільна здатність аналогового входу 10 біт
Значення молодшого біта 10 мВ
Час перетворення 1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід
Допустима перенапруга на входах +/- 30 V постійний струм для 5 хв (максимум) для аналоговий вхід
+/- 13 V постійний струм (постійний) для аналоговий вхід
Граничний рівень напруги (стан 1) >= 15 В для вхід
Граничний рівень напруги (стан 0) <= 5 В для вхід
Струм дискретного входу 7 мА для дискретний вхід
5 мА для швидкий вхід
Вхідний повний опір 3,4 кОм для дискретний вхід
100 кОм для аналоговий вхід
4.9 кОм для швидкий вхід
Час реакції 35 мкс вимкнення, I2...I5 клема(и) для вхід
5 мкс увімкнення, I0, I1, I6, I7 клема(и) для швидкий вхід
35 мкс увімкнення, за допомогою клем клема(и) для вхід
5 мкс вимкнення, I0, I1, I6, I7 клема(и) для швидкий вхід
100 мкс вимкнення, за допомогою клем клема(и) для вхід
5 мкс увімкнення, вимкнення, Q0...Q1 клема(и) для вихід
50 мкс увімкнення, вимкнення, Q2...Q3 клема(и) для вихід
300 мкс увімкнення, вимкнення, за допомогою клем клема(и) для вихід
Налаштовуваний час фільтрації 0 мс для вхід
3 мс для вхід
12 мс для вхід
Логіка дискретного виходу Позитивна логіка (джерело)
Максимальний струм на загальний вихід 3,5 А
Вихідна частота 100 кГц для швидкий вихіл (режим PWM/PLS) на Q0...Q1 канал
5 кГц для вихід на Q2...Q3 канал
0,1 кГц для вихід на Q4...Q6 канал
Абсолютна похибка виміру +/- 1 % повної шкали для аналоговий вхід
Максимальний струм витоку 0,1 мА для транзисторний вихід
Максимальне просідання напруги <1 В
Механічна зносостійкість 20000000 циклів для транзисторний вихід
Максимальне навантаження лампи розжарюван <12 В для вихід і швидкий вихід
Тип захисту Захист від перевантаження та короткого замикання на 1 А
Інтегральний час 1 с автоматичне скидання
Обсяг пам'яті 256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій
256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ
Резервні копії даних 256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних
Обладнання для зберігання даних 2 ГБ SD-карта (опціонально)
Тип акумулятора BR2032 чи CR2032X літієва неперезаряджувана
Термін резервного зберігання даних 1 рік на 25 °C (припиненням електропостачання)
Час виконання для 1 Кінструкції 0,3 мс для ситуаційна та періодична задача
Час виконання однієї інструкції 0.2 мкс булевої операції
Точний час виконання завдання події 60 мкс час відгуку
Максимальний розмір об'єктної області 512 %M бітів пам'яті
255 %C лічильників
512 %KW константних слів
255 %TM таймерів
8000 %MW слів пам'яті
Годинник реального часу З
Відхилення ходу годинника <= 30 с/місяць на 25 °C
Контур регулювання Регульований ПІД-регулятор до 14 одночасних циклів
Функція позиціонування Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 2 вісь імпульс/напрямок режим (100 кГц)
Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 1 вісь CW/CCW режим (100 кГц)
Доступна функція PWM
Генератор частоти
PLS
Кількість обчислюваних входів 4 швидкий вхід (HSC режим) на 100 кГц 32 біти
функція лічильника Однофазний
A/B
Імпульс/напрямок
Тип вбудованого інтерфейсу Порт USB з mini B USB 2.0 роз'єм
Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс
Ethernet з RJ45 роз'єм
Живлення (Послідовний)живлення послідовної лінії: 5 В, <200 мА
Швидкість передачі 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485
1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232
480 Мбіт/с для USB
Протокол порту обміну даними Порт USB: USB протокол - SoMachine-Network
Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network
Ethernet протокол
Ethernet порт 10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель
Служба обміну даними Modbus TCP клієнт
DHCP клієнт
Modbus TCP slave пристрій
Modbus TCP сервер
Ethernet/IP адаптер
Місцева сигналізація Для PWR 1 світлодіод (зелений)
для RUN 1 світлодіод (зелений)
для помилка модуля (ERR) 1 світлодіод (червоний)
для Доступ до SD-карти (SD) 1 світлодіод (зелений)
для BAT 1 світлодіод (червоний)
для Стан вводу/виводу 1 світлодіод на канал (зелений)
для SL 1 світлодіод (зелений)
для ACT Активність мережі Ethernet (зелений)
для зв'язок (стан зв'язку) Лінія мережі Ethernet (жовтий)
Електричне з'єднання Знімна гвинтова клемна колодка для входів
знімна гвинтова клемна колодка для виходів
клемна колодка, 3 клема(и) для підключення живлення 24В постійного струму
роз'єм, 4 клема(и) для аналогових входів
Mini B USB 2.0 роз'єм для терміналу програмування
Максимальна дальність кабелю між пристроям Екранований кабель <10 м для швидкий вхід
Неекранований кабель <30 м для вихід
Неекранований кабель <30 м для цифровий вхід
Неекранований кабель <1 м для аналоговий вхід
Екранований кабель <3 м для швидкий вихід
Ізоляція Між входом і внутрішньою логікою в 500 В змінний струм
Між швидким входом і внутрішньою логікою в 500 В змінний струм
Неізольований між входами
Між виходом і внутрішньою логікою в 500 В змінний струм
Неізольовані між аналог. вх. і внутр. логікою
Неізольовані між аналоговими входами
Маркування CE
Монтажна опора DIN-рейка 35х15 рейка відповідно до МЕК 60715
DIN-рейка 35х7.5 рейка відповідно до МЕК 60715
плата або панель із монтажним набором
Висота 90 мм
Глибина 70 мм
Ширина 95 мм
Маса нетто 0,346 кг
Навколишнє середовище
Стандарти МЕК 61131-2
UL 508
CAN/CSA C22.2 № 213
IACS E10
ANSI/ISA 12-12-01
Сертифікація виробу EAC
DNV-GL
RCM
ABS
cULus
LR
CE
UKCA
cULus HazLoc
Характеристики зовнішнього середовища Звичайне та вибухонебезпечне розташування
Стійкість до електростатичного розряду 8 кВ в повітрі відповідно до МЕК 61000-4-2
4 кВ при контакті відповідно до МЕК 61000-4-2
Стійкість до електромагнітного поля 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3
3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3
1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3
Стійкість до магнітних полів 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8
Стійкість до швидких перехідних процесів 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач)
2 кВ відповідно до МЕК 61000-4-4 (релейного виходу)
1 кВ відповідно до МЕК 61000-4-4 (I/O)
1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія)
1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія)
Стійкість до імпульсних перенапруг 2 кВ силові лінії змінного струму Звичайний режим відповідно до МЕК 61000-4-5
2 кВ релейного виходу Звичайний режим відповідно до МЕК 61000-4-5
1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5
1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5
0,5 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5
1 кВ силові лінії змінного струму Диференційний режим відповідно до МЕК 61000-4-5
1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5
0,5 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5
Стійкість до кондуктивних перешкод 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6
3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL)
10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Електромагнітна емісія Наведені перешкоди - випробувальний рівень: 79 дБмкВ/м QP/66 дБмкВ/м AV силові лінії змінного струму) на 0,15…0,5 МГц відповідно до МЕК 55011
Наведені перешкоди - випробувальний рівень: 73 дБмкВ/м QP/60 дБмкВ/м AV силові лінії змінного струму) на 0,5…300 МГц відповідно до МЕК 55011
Наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10…150 кГц відповідно до МЕК 55011
Наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1,5…30 МГц відповідно до МЕК 55011
Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011
Наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150…1500 кГц відповідно до МЕК 55011
Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 200…1000 МГц відповідно до МЕК 55011
Стійкість до коротких переривів споживання 10 мс
Робоча температура повітря -10…55 °C (горизонтальна установка)
-10…35 °C (вертикальна установка)
Температура навколишнього повітря для збер -25…70 °C
Відносна вологість 10…95 %, без конденсату (в експлуатації)
10…95 %, без конденсату (у сховищі)
Ступінь захисту IP20 із захисною кришкою
Ступінь забруднення <= 2
Висота над рівнем моря 0...2000 м
Висота зберігання 0…3000 м
Вібростійкість 3,5 мм на 5…8,4 Гц на симетрична рейка
3,5 мм на 5…8,4 Гц на монтаж панелі
1 gn на 8,4…150 Гц на симетрична рейка
1 gn на 8,4…150 Гц на монтаж панелі
Ударостійкість 147 м/с ² для 11 мс
Пакувальна одиниця
Тип 1 упаковки PCE
Кількість одиниць у 1 упаковці 1
Висота 1 упаковки 10,6 см
Ширина 1 упаковки 14,0 см
Довжина 1 упаковки 13,9 см
Вага 1 упаковки 300,0 г
Тип 2 упаковки S04
Кількість одиниць у 2 упаковці 20
Висота 2 упаковки 30 см
Ширина 2 упаковки 40 см
Довжина 2 упаковки 60 см
Вага 2 упаковки 6,983 кг
Тип 3 упаковки P12
Кількість одиниць у 3 упаковці 240
Висота 3 упаковки 105,0 см
Ширина 3 упаковки 120,0 см
Довжина 3 упаковки 80,0 см
Вага 3 упаковки 156 кг
Гарантія за договором
Гарантія 18 months

Dimensions Drawings

Dimensions



Connections and Schema

Digital Inputs



(*)

Type T fuse

(A)

Sink wiring (positive logic).

(B)

Source wiring (negative logic).





Connection of the Fast Inputs



I0, I1, I6, I7







Transistor Outputs



(*)

Type T fuse





Connection of the Fast Outputs



Q0, Q1







Analog Inputs



The (-) poles are connected internally.









Pin

Wire Color

0 V

Black

AN1

Red

0 V

Black

AN0

Red





Ethernet Connection



Pin N°

Signal

1

TD+

2

TD-

3

RD+

4

-

5

-

6

RD-

7

-

8

-





USB Mini-B Connection



SL1 Connection

SL1



N °

RS 232

RS 485

1

RxD

N.C.

2

TxD

N.C.

3

RTS

N.C.

4

N.C.

D1

5

N.C.

D0

6

CTS

N.C.

7

N.C*.

5 Vdc

8

Common

Common



N.C.: not connected

* : 5 Vdc delivered by the controller. Do not connect.





Основні
ВиробникSchneider Electric
Країна виробникФранція
Тип управлінняАвтоматичне
Тип монтажуНа DIN рейку
ПІД-регуляторТак
  • Ціна: 11 132,43 ₴

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
