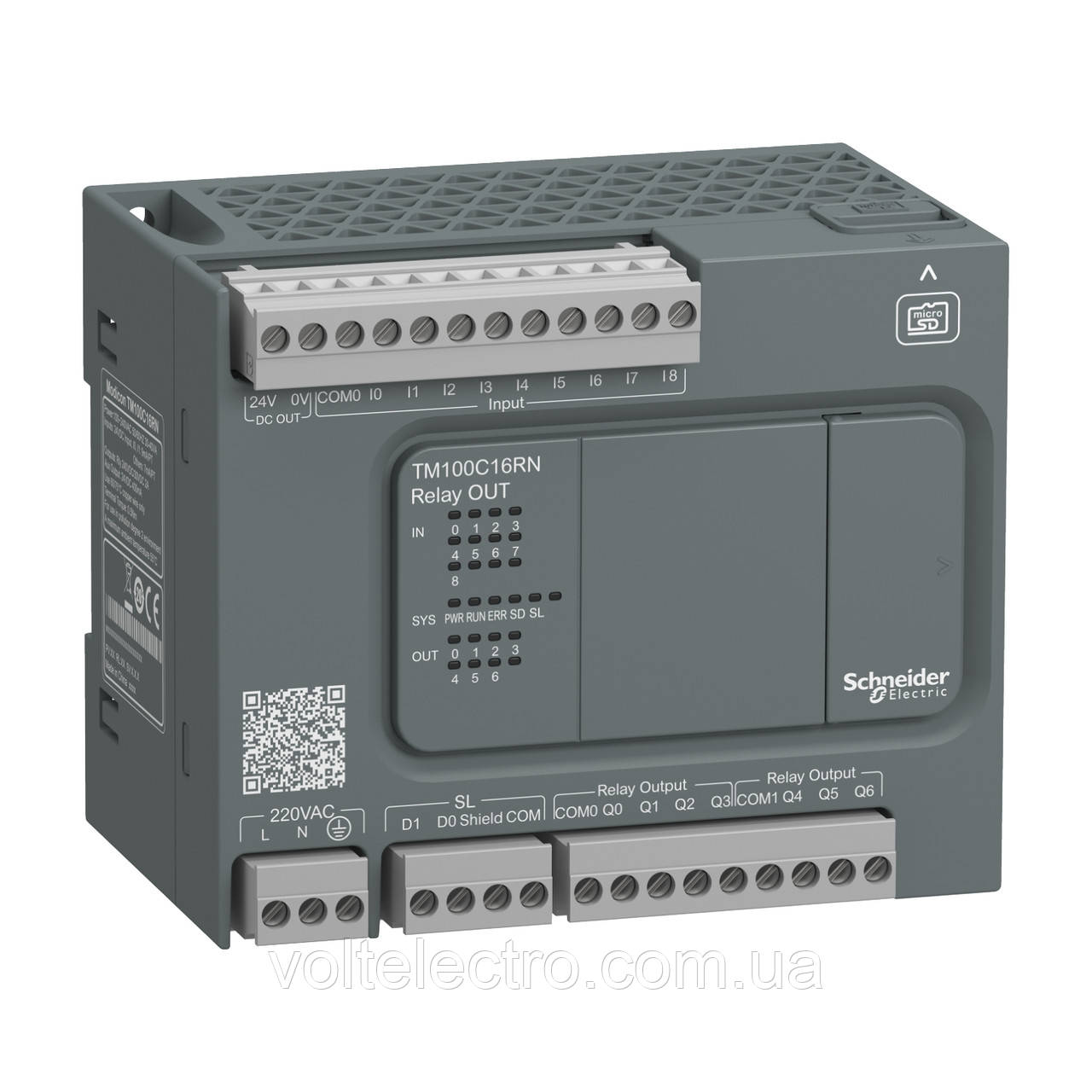

Логічний контролер Modicon M100 16 входів/виходів реле 100...240В AC
-10%
- В наявності
- Код: TM100C16RN
7 214,46 ₴
6 493,01 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Логічний контролер Modicon M100 16 входів/виходів реле 100...240В AC
7 214,46 ₴6 493,01 ₴
В наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
ПЛК M100 16ВХ/ВИХ,~220В, 9 ВХ., 7 РЕЛ.
TM100C16RN
- Ідеальний логічний контролер для невеликих систем автоматизації, які потребують гнучкості та простого руху
- Швидке та просте програмування за допомогою спрощеного інструменту
- S-подібне профілювання забезпечує плавне керування рухом через зменшення ривків (у напівпровідниковому застосуванні)
- Швидке керування програмами, висока швидкість реакції в пакувальних і конвеєрних програмах
- Призначений для простих машин
Основні документи
Опис
Цей продукт є частиною лінійки Easy Modicon M100 - пропозиції логічних контролерів для простих машин з кількістю входів/виходів до 40. Цей логічний контролер має 4 швидкісних входи, 2 високошвидкісних входи, 3 звичайних входи і 7 нормально відкритих релейних виходів. Це логічний контролер Easy Modicon з вхідною напругою 24В постійного струму, вихідною напругою 24В постійного струму, 220В змінного струму і вихідним струмом 2А. Легко обслуговувати та оновлювати за допомогою карти пам'яті micro SD. Інтегровані з'єднання: порт USB з роз'ємом mini B USB 2.0, неізольований послідовний канал 1 та інтерфейс RS485, а також неізольований послідовний канал 2 та інтерфейс RS232/RS485. Це контролер з внутрішньою флеш-пам'яттю 512 КБ і картою пам'яті micro SD ємністю 32 ГБ. Це продукт зі ступенем захисту IP20. Його розміри: 110 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Важить 0,295 кг. Призначений для автоматизації невеликих обробних, виробничих, складальних або пакувальних машин. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61010-2-201 та EN/IEC 61131-2. Підтримує монтаж на DIN-рейку. Економічно ефективне і просте рішення для послідовного керування простими машинами з кількістю входів/виходів до 40.
| Серія продукту | Easy Modicon M100 |
|---|---|
| Тип виробу або компоненту | Логічний контролер |
| [Us] номінальна напруга живлення | 100...240 В змінний струм |
| Кількість дискретних входів/виходів | 16 |
| Кількість дискретних входів | I2...I5: 4 швидкий вхід I6...I8: 3 постійні входи I0...I1: 2 високошвидкісний вхід |
| Кількість дискретних виходів | 7 реле |
| Напруга дискретного входу | 24 В |
| Тип напруги дискретного входу | Постійна напруга |
| Струм дискретного входу | 7 мА для постійні входи 7 мА для швидкий вхід 9 мА для високошвидкісний вхід |
| Напруга дискретного виходу | 24 В постійного струму 220 В змінного струму |
| Струм дискретного виходу | 2 A |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Споживана потужність [ВА] | 30…40 В·А на 100...240 В змінний струм (з максимальним вводом/виводом) |
| Межі напруги живлення | 85…264 В |
|---|---|
| Граничний рівень напруги (стан 1) | >= 15 В для вхід |
| Граничний рівень напруги (стан 0) | <= 5 В для вхід |
| Частота мережі | 50/60 Гц |
| Максимальний пусковий струм | 50 А |
| Вхідний повний опір | 3,3 кОм для постійні входи 3,3 кОм для швидкий вхід 2.81 кОм для високошвидкісний вхід |
| Час реакції | 10 мс увімкнення, Q0...Q6 клема(и) для релейний вихід 10 мс вимкнення, Q0...Q6 клема(и) для релейний вихід 35 мкс увімкнення, I2...I5 клема(и) для швидкий вхід 100 мкс вимкнення, I2...I5 клема(и) для швидкий вхід 5 мкс увімкнення, I0...I1 клема(и) для високошвидкісний вхід 5 мкс вимкнення, I0...I1 клема(и) для високошвидкісний вхід 35 мкс увімкнення, I6...I8 клема(и) для постійні входи 100 мкс вимкнення, I6...I8 клема(и) для постійні входи |
| Налаштовуваний час фільтрації | 0 мс для вхід 3 мс для вхід 12 мс для вхід |
| Межі вихідної напруги | 30 В постійний струм 250 В змінний струм |
| Максимальний струм на загальний вихід | 4 А на COM 0 4 А на COM 1 |
| Електрична зносостійкість | 100000 циклів AC-12, 240 В, 480 В·А, резистивний 100000 циклів DC-12, 24 В, 48 В, резистивний |
| Частота перемикання | 0,1 Гц з максимальним навантаженням 5 Гц без максимального навантаження |
| Механічна зносостійкість | 20000000 циклів для релейний вихід |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Обсяг пам'яті | 1024 кБ внутрішній флеш-пам'ять пам'яті з 10000 інструкцій для резервне копіювання програм |
| Обладнання для зберігання даних | 32 ГБ карта пам'яті micro SD (опціонально) |
| Час виконання для 1 Кінструкції | 0,3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0.2 мкс булевої операції |
| Точний час виконання завдання події | 60 мкс час відгуку |
| Контур регулювання | Регульований ПІД-регулятор до 14 одночасних циклів |
| Тип сигналу керування | Квадратура (x1, x2, x4) на 60 кГц для швидкий вхід (HSC режим) Імпульс/напрямок на 60 кГц для швидкий вхід (HSC режим) Однофазний на 60 кГц для швидкий вхід (HSC режим) CW/CCW на 60 кГц для швидкий вхід (HSC режим) |
| Кількість обчислюваних входів | 2 швидкий вхід (HSC режим) на 60 кГц 32 біти |
| Тип вбудованого інтерфейсу | Порт USB з mini B USB 2.0 роз'єм Неізольований послідовний канал серійний номер 1 з блок контактів роз'єм та RS485 інтерфейс Неізольований послідовний канал серійний 2 з блок контактів роз'єм та RS232/RS485 інтерфейс |
| Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 12 Мбіт/с для USB |
| Прото��ол порту обміну даними | Порт USB: USB протокол - SoMachine-Network Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений) для RUN 1 світлодіод (зелений) для помилка модуля (ERR) 1 світлодіод (червоний) для Доступ до SD-карти (SD) 1 світлодіод (зелений) для SL1 1 світлодіод (зелений) для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | Знімний гвинтова клемна колодкадля входів знімний гвинтова клемна колодкадля виходів знімний гвинтова клемна колодка, 4 клема(и) для підключення послідовного каналу1 Mini B USB 2.0 роз'ємдля терміналу програмування знімний гвинтова клемна колодка, 3 клема(и) для підключення живлення 100-240 В змінного струму |
| Максимальна дальність кабелю між пристроям | Екранований кабель <10 м для швидкий вхід Екранований кабель <10 м для високошвидкісний вхід Неекранований кабель <150 м для вихід Неекранований кабель <50 м для постійні входи |
| Ізоляція | Між входом і внутрішньою логікою в 560 В змінний струм Між швидким входом і внутрішньою логікою в 560 В змінний струм Між вхідними групами в 560 В змінний струм Неізольований між входами Між виходом і внутрішньою логікою в 1780 В змінний струм Між вихідними групами в 1780 В змінний струм Між живленням і внутрішньою логікою в 1780 В змінний струм |
| Живлення датчика | 24 В постійна напруга |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 плата або панель із монтажним набором відповідно до МЕК 60715 |
| Висота | 90 мм |
| Глибина | 70 мм |
| Ширина | 110 мм |
| Маса нетто | 0,31 кг |
Dimensions Drawings
Dimensions Drawings
Dimensions
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип управління | Автоматичне/Ручне |
| Кількість модулів | 16 |
- Ціна: 6 493,01 ₴
