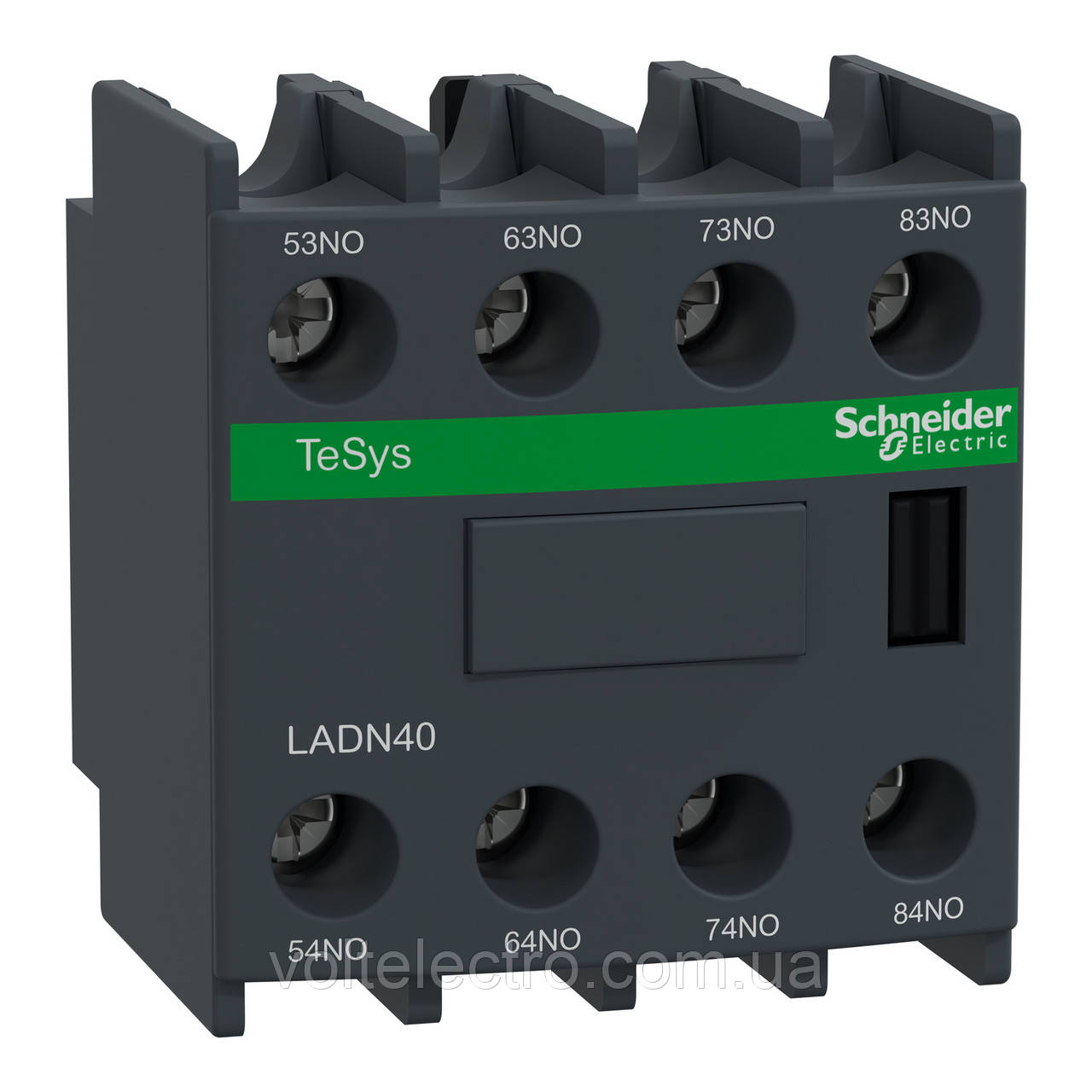

Додатковий контактний блок фронтальний Tesys D 4НО Schneider Electric LADN40
- В наявності
- Код: LADN40
749,35 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Додатковий контактний блок фронтальний Tesys D 4НО Schneider Electric LADN40
749,35 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
ДОДАТ.КОНТ.БЛОК 4НО ФР.МОНТ.
|
Для збільшення числа контактів серій TeSys D |
LADN40
Основні документи
Документи
Інструкція
Опис
Блок миттєвих допоміжних контактів TeSys D для контакторів LC1D, LC1F і реле керування CAD. Він забезпечує 4 НО контакти з номінальною напругою до 10 A/690 В змінного струму, підключення здійснюється за допомогою гвинтових клем. Фронтальне кріплення забезпечує високу надійність та довговічність. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys TeSys Deca |
|---|---|
| Назва продукту | TeSys Deca |
| Тип виробу або компоненту | Блок допоміжних контактів |
| Назва пристрою | LADN |
| Сумісність серії | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| Місце встановлення | Передня частина |
| Компонування полюсного контакту | 4 НВ |
| Робота контактів | Миттєвий |
| [Ue] номінальна робоча напруга | 690 В змінний струм 25...400 Гц |
| [Ie] номінальний робочий струм | 6 А на 120 В AC-15 1,04 А на 690 В AC-15 0,55 А на 125 В DC-13 0,1 А на 600 В DC-13 |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до IEC 60947-5-1 600 В відповідно до UL 600 В відповідно до CSA |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) |
| Стандарти | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 № 60947-5-1 GB/T 14048.5 EN 50012 |
| Сертифікація виробу | CB UL CSA CCC EAC UKCA |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм відповідно до IEC 60947-5-1 250 А постійний струм відповідно до IEC 60947-5-1 |
|---|---|
| Допустиме короткочасне навантаження | 100 А на <60 °C 1 с 120 А на <60 °C 500 мс 140 А на <60 °C 100 мс |
| Тип захисту | GG запобіжник 10 А |
| Механічна зносостійкість | 30 мільйонів циклів |
| Мінімальний струм перемикання | 5 мА |
| Мінімальна напруга перемикання | 17 В |
| Час не перекриття контактів | 1,5 мс при знеструмленні відсутність перекриття між NC та NO контактами 1,5 мс при ввімкненні живлення відсутність перекриття між NC та NO контактами |
| Опір ізоляції | > 10 МОм |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1…4 мм²гнучкий з кабельним наконечником гвинтовий затискач 1 кабель(і) 1…4 мм²гнучкий без кабельного наконечника гвинтовий затискач 2 кабель(і) 1…2,5 мм²гнучкий з кабельним наконечником гвинтовий затискач 2 кабель(і) 1…4 мм²гнучкий без кабельного наконечника гвинтовий затискач 1 кабель(і) 1…4 мм²жорсткий без кабельного наконечника гвинтовий затискач 2 кабель(і) 1…4 мм²жорсткий без кабельного наконечника |
| Момент затягування | 1,7 Н.м - з викруткою плоский Ø 6 мм 1,7 Н.м - з викруткою Philips № 2 1,7 Н.м - з викруткою хрестоподібний № 2 |
| Висота | 48 мм |
| Ширина | 44 мм |
| Глибина | 42 мм |
| Маса нетто | 0,05 кг |
| Колір | Темно-сірий |
| Характеристики зовнішнього середовища | Нормальне середовище |
|---|---|
| Ступінь захисту | IP2x відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Температура навколишнього повітря для збер | -60…80 °C |
| Робоча температура навколишнього середови | -5…60 °C |
| Висота над рівнем моря | 3000 m |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість фаз | 3 |
| Тип контактора | Реверсивний |
