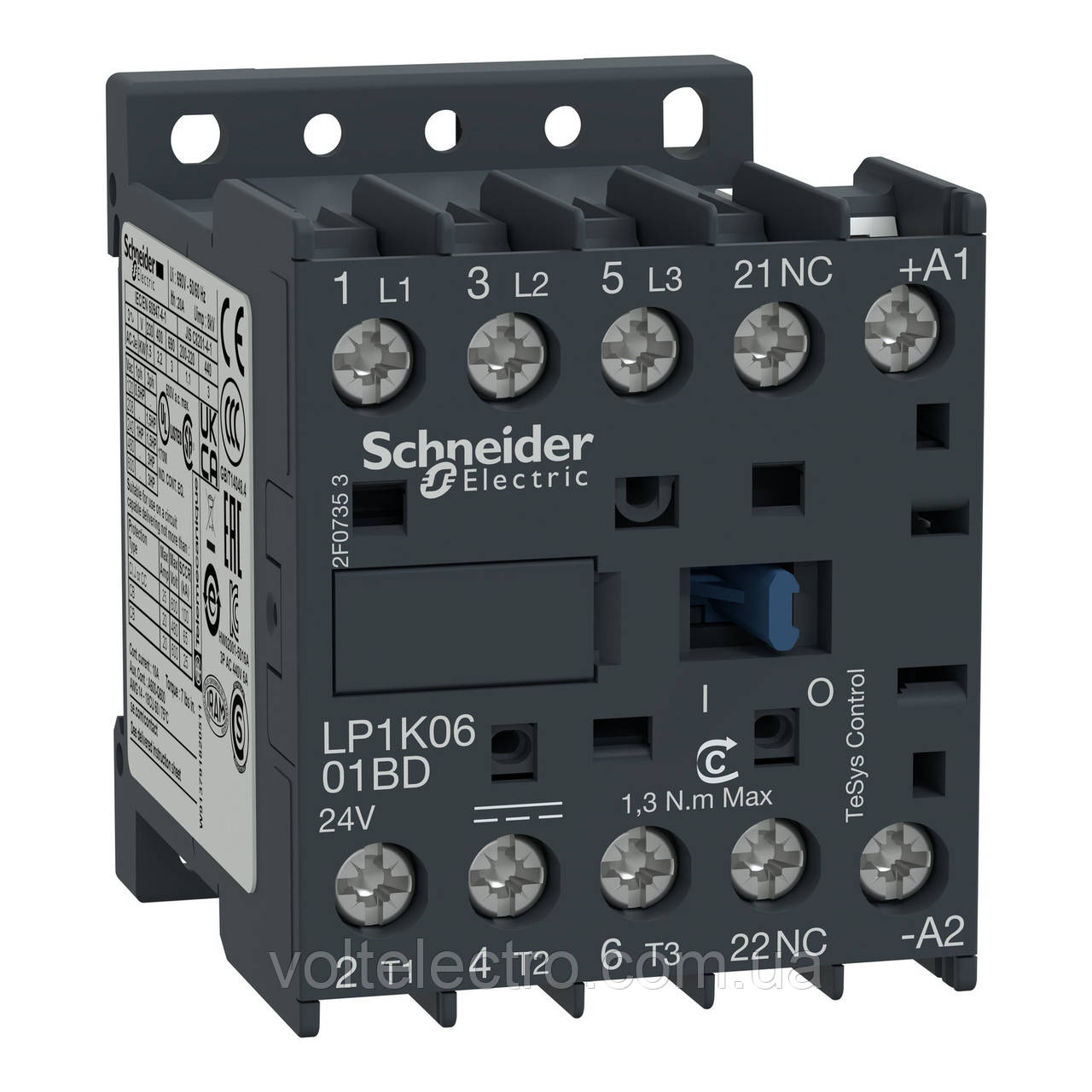

Контактор Tesys LP1K 3P 6А 24В DC 2.2кВт LP1K0601BD

-10%
  • В наявності
  • Код: LP1K0601BD

1 264,54 ₴

1 138,08 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Контактор Tesys LP1K 3P 6А 24В DC 2.2кВт LP1K0601BD
Контактор Tesys LP1K 3P 6А 24В DC 2.2кВт LP1K0601BD
1 264,54 ₴1 138,08 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

Зображення LP1K0601BD Schneider Electric



Відео: 1

КОНТАКТОР TESYS K 3Р 6А НЗ =24В ГВИНТ

LP1K0601BD

Документи

Інструкція

Паспорт продукту

Опис

Контактор TeSys K, 3 полюси (3 NО), для керування двигуном до 6 A/690 В AC-3 (2,2 кВт при 400 В). Котушка 24 В постійного струму, 1NC вбудований допоміжний контакт, підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 600 циклів/год і навколишнього середовища до 50°C, він забезпечує надійність і довговічність для стандартних застосувань. Дуже компактний (ширина 45 мм), монтується на DIN-рейку або кріпиться гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).



Головна
Діапазон TeSys
Тип виробу або компоненту Контактор
Назва пристрою LP1K
Застосування контактора Управління двигуном
Додаткова інформація
Категорія застосування AC-3
AC-3e
AC-4
Опис полюсів 3P
склад контактів силового полюса 3 NO (ГЕРМЕТИЧНИЙ)
[Ue] номінальна робоча напруга Коло подачі живлення: <= 690 В змінний струм <= 400 Гц
Схема сигналізації: <= 690 В змінний струм <= 400 Гц
[Ie] номінальний робочий струм 6 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення
6 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Тип схеми керування Постійний струм стандартний
[Uc] напруга схеми керування 24 В постійний струм
Потужність двигуна [кВт] 1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3
2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3
3 кВт на 440/690 В змінний струм 50/60 Гц AC-3
1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-3e
2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-3e
3 кВт на 440/690 В змінний струм 50/60 Гц AC-3e
1,5 кВт на 220...230 В змінний струм 50/60 Гц AC-4
2,2 кВт на 380...415 В змінний струм 50/60 Гц AC-4
3 кВт на 440/690 В змінний струм 50/60 Гц AC-4
Компонування допоміжного контакту 1 нормально закритий
[Uimp] номінальна імпульсна витримувана напру 8 кВ
Категорія перенапруги ІІІ
[Ith] умовний тепловий струм у відкритому вик 20 А (на 60 °C) для коло подачі живлення
10 А (на 50 °C) для схема сигналізації
Номінальна вмикаюча здатність [Irms] 110 А змінний струм для коло подачі живлення відповідно до МЕК 60947
110 А змінний струм для схема сигналізації відповідно до МЕК 60947
Номінальна здатність відключення 110 А на 220...230 В відповідно до МЕК 60947
110 А на 380...400 В відповідно до МЕК 60947
110 А на 415 В відповідно до МЕК 60947
110 А на 440 В відповідно до МЕК 60947
80 А на 500 В відповідно до МЕК 60947
70 А на 660...690 В відповідно до МЕК 60947
[Icw] номінальний короткочасно допустимий ст 90 А на <50 °C - 1 с для коло подачі живлення
85 А на <50 °C - 5 с для коло подачі живлення
80 А на <50 °C - 10 с для коло подачі живлення
60 А на <50 °C - 30 с для коло подачі живлення
45 А на <50 °C - 1 хв для коло подачі живлення
40 А на <50 °C - 3 хв для коло подачі живлення
20 А на <50 °C - >= 15 хв для коло подачі живлення
80 А - 1 с для схема сигналізації
90 А - 500 мс для схема сигналізації
110 А - 100 мс для схема сигналізації
Номінальний струм запобіжника 25 А gG на <= 440 В для коло подачі живлення
25 А aM для коло подачі живлення
10 А gG для схема сигналізації відповідно до МЕК 60947
10 А gG для схема сигналізації відповідно до VDE 0660
Середній імпеданс 3 мОм - Ith 20 А 50 Гц для коло подачі живлення
[Ui] номінальна напруга ізоляції Коло подачі живлення: 600 В відповідно до UL 508
Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Схема сигналізації: 690 В відповідно до МЕК 60947-4-1
Схема сигналізації: 690 В відповідно до IEC 60947-5-1
Схема сигналізації: 600 В відповідно до UL 508
Коло подачі живлення: 600 В відповідно до CSA C22.2 № 14
Схема сигналізації: 600 В відповідно до CSA C22.2 № 14
Опір ізоляції > 10 МОм для схема сигналізації
Пускова потужність [Вт] 3 В (на 20 °C)
Утримувана споживана потужність [Вт] 3 В на 20 °C
Розсіювання потужності 1,3 В
Межі напруги ланцюга керування Робочий: 0.8...1.15 Uc (на <50 °C)
Випадання: >= 0.10 Uc (на <50 °C)
Клеми підключення Гвинтовий затискач 1 кабель(і) 1,5…4 мм²твердий
гвинтовий затискач 1 кабель(і) 0,75…4 мм²гнучкий без кабельного наконечника
гвинтовий затискач 1 кабель(і) 0,34…2,5 мм²гнучкий з кабельним наконечником
гвинтовий затискач 2 кабель(і) 1,5…4 мм²твердий
гвинтовий затискач 2 кабель(і) 0,75…4 мм²гнучкий без кабельного наконечника
гвинтовий затискач 2 кабель(і) 0,34…1,5 мм²гнучкий з кабельним наконечником
Коло подачі живлення гвинтовий затискач 2 кабель(і) 1,5 мм²гнучкий з кабельним наконечником
Максимальна робоча швидкість 3600 цикл/год
Тип допоміжних контактів Тип миттєвий 1 нормально закритий
Мінімальний струм перемикання 5 мА для схема сигналізації
Мінімальна напруга перемикання 17 В для схема сигналізації
Монтажна опора Рейка
Пластина
Момент затягування 0,8…1,3 Н.м - на гвинтовий затискач Philips № 2
0,8…1,3 Н.м - на гвинтовий затискач плоский Ø 6 мм
Робочий час 30...40 мс котушка під напругою і замикання НЗ
10 мс знеструмлення котушки і розмикання НЗ
Рівень надійності безпеки B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1
B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Механічна зносостійкість 10 мільйонів циклів
Електрична зносостійкість 1,3 мільйонів циклів 6 А AC-3 на Ue <= 440 В
1,3 мільйонів циклів 6 А AC-3e на Ue <= 440 В
0,05 мільйонів циклів 36 А AC-4 на Ue <= 440 В
Висота 58 мм
Ширина 45 мм
Глибина 57 мм
Маса нетто 0,225 кг
Основні
ВиробникSchneider Electric
Країна виробникФранція
Тип контактораНереверсивний
Теплове релеНі
Кількість фаз3
Наявність корпусуНі
Номінальна напруга котушкиДвадцять чотири
Тип керуючого струмуПостійний
Номінальний струм6 А
