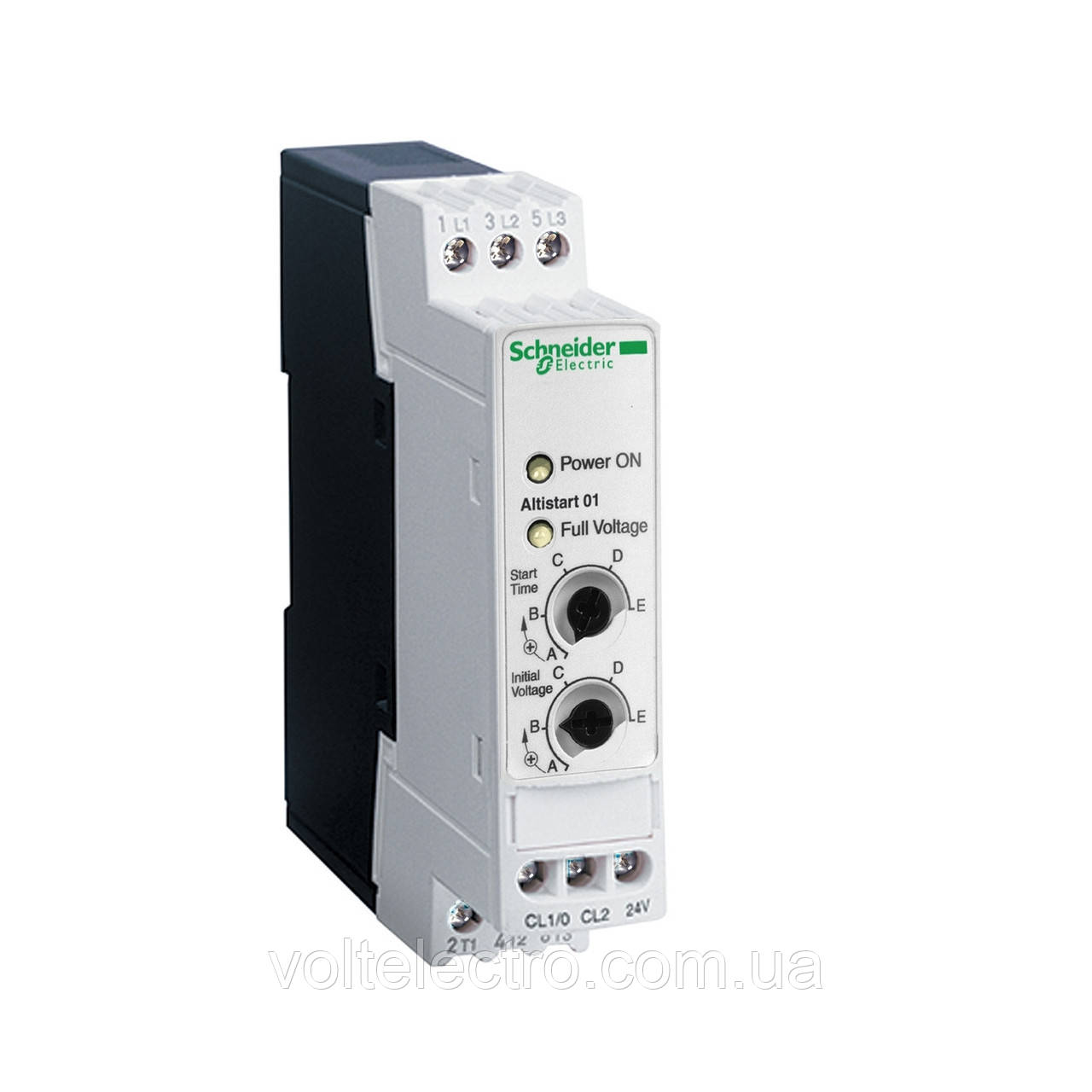

Устройство плавного пуска ATS01N106FT 0,75 кВ 230 В, 2,2 кВт 400 В

-15%
  • В наявності
  • Код: ATS01N106FT

7 883,92 ₴

6 701,33 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Устройство плавного пуска ATS01N106FT 0,75 кВ 230 В, 2,2 кВт 400 В
Устройство плавного пуска ATS01N106FT 0,75 кВ 230 В, 2,2 кВт 400 В
7 883,92 ₴6 701,33 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 6A, 1ф 220В або 3ф 110-460В, байпас

ATS01N106FT


Основні документи

Каталог

Паспорт продукту

Головна
Серія продукту Altistart 01
Тип виробу або компоненту Пристрій плавного пуск (ППП)
Призначення продукту Асинхронні двигуни
Конкретне застосування виробу Прості машини та механізми
Назва пристрою ATS01
Кількість фаз мережі 1 фаза
[Us] номінальна напруга живлення 110..480 В - 10...10 %
Потужність двигуна [кВт] 3 кВт, 3 фази при 400 В
0,75 кВт, 3 фази при 230 В
1,1 кВт, 3 фази при 230 В
2,2 кВт, 3 фази при 400 В
0,75 кВт, 1 фаза при 230 В
Потужність двигуна [к.с.] 1 к.с, 3 фази при 230 В
2 к.с, 3 фази при 460 В
3 к.с, 3 фази при 460 В
0,5 к.с, 3 фази при 210 В
1,5 к.с, 3 фази при 230 В
Номінальний струм пускача IcL 6 А
Категорія застосування AC-53B відповідно доEN/IEC 60947-4-2
Споживання струму 30 A при номінальному навантаженні
Тип пуску Пуск у режимі регулювання напруги
Розсіювана потужність [Вт] 1 В при повному навантаженні та в кінці запуску
31 В у перехідному стані
Додаткова інформація
Спосіб збірки З радіатором
Доступна функція Вбудований байпас (шунтуючий контактор)
Межі напруги живлення 99…528 В
Частота мережі живлення 50..60 Гц - 5...5 %
Частота мережі 47,5..63 Гц
Вихідна напруга <= номінальної напруги живлення
[Uc] напруга схеми керування 110 В Змінний струм +/- 10 % при 30 мА
24 В Змінний/Постійний струм +/- 10 % при 25 мА
240 В Змінний струм +/- 10 % при 65 мА
Час запуску 1 с / 100
5 с / 20
Регулюється від 1 до 5 с
Момент під час запуску 30...80 % пускового моменту двигуна, підкл.до мережі
Струм дискретного виходу 2 A DC-13
3 A AC-15
Момент затягування 0,8 Н.м
Електричне з'єднання Гвинтовий роз'єм - жорсткий 1 2,5 мм² AWG 14 схема керування
Гвинтовий роз'єм - жорсткий 1 2,5 мм² AWG 14 силова схема
Гвинтовий роз'єм - жорсткий 2 1 мм² AWG 17 схема керування
Гвинтовий роз'єм - жорсткий 2 1 мм² AWG 17 силова схема
Гвинтовий роз'єм - гнучкий з кабельним наконечником 1 2,5 мм² AWG 14 схема керування
Гвинтовий роз'єм - гнучкий з кабельним наконечником 1 2,5 мм² AWG 14 силова схема
Гвинтовий роз'єм - гнучкий без кабельного наконечника 1 2,5 мм² AWG 14 схема керування
Гвинтовий роз'єм - гнучкий без кабельного наконечника 1 2,5 мм² AWG 14 силова схема
Гвинтовий роз'єм - гнучкий з кабельним наконечником 2 0,75 мм² AWG 18 схема керування
Гвинтовий роз'єм - гнучкий з кабельним наконечником 2 0,75 мм² AWG 18 силова схема
Гвинтовий роз'єм - гнучкий без кабельного наконечника 2 1 мм² AWG 17 схема керування
Гвинтовий роз'єм - гнучкий без кабельного наконечника 2 1 мм² AWG 17 силова схема
Маркування CE
Робоче положення Вертикальне, +/- 10 градусів
Висота 100 мм
Ширина 23 мм
Глибина 100 мм
Маса нетто 0,16 кг
Код сумісності ATS01N1
діапазон потужності двигунів АС-3 0,55…1 кВт в200…240 В 3 фази
1,1…2 кВт в380…440 В 3 фази
0,55…1 кВт в200…240 В 1 фаза
1,1…2 кВт в200…240 В 3 фази
2,2…3 кВт в380…440 В 3 фази
Тип пускача двигуна Пристрій плавного пуску
Навколишнє середовище
Електромагнітна сумісність Наведені та випромінювані перешкоди рівень В відповідно доCISPR 11
Наведені та випромінювані перешкоди рівень В відповідно доIEC 60947-4-2
Затухаючі коливальні хвилі рівень 3 відповідно доIEC 61000-4-12
Електростатичний розряд рівень 3 відповідно доIEC 61000-4-2
Електромагнітна стійкість відповідно доEN 50082-1
Електромагнітна стійкість відповідно доEN 50082-2
Гармоніки відповідно доIEC 1000-3-2
Гармоніки відповідно доIEC 1000-3-4
Стійкість до кондуктив.перешкод від радіоелектр.полей рівень 3 відповідно доIEC 61000-4-6
Стійкість до електричних перехідних процесів рівень 4 відповідно доIEC 61000-4-4
Стійкість до радіоелектронних перешкод рівень 3 відповідно доIEC 61000-4-3
Провали та коливання напруги відповідно доIEC 61000-4-11
Імпульс напруги/струму рівень 3 відповідно доIEC 61000-4-5
Стандарти EN/IEC 60947-4-2
Сертифікація виробу C-Tick
CCC
CSA
B44.1-96/ASME A17.5 підкл. до двигуна у трикутнику
UL
ГОСТ
Ступінь захисту IP20
Ступінь забруднення 2 відповідно доEN/IEC 60947-4-2
Вібростійкість 1 Гн (f= 13…150 Гц)відповідно доEN/IEC 60068-2-6
1,5 мм від вершини до вершини (f= 3…13 Гц)відповідно доEN/IEC 60068-2-6
Ударостійкість 15 gn для 11 мс відповідно доEN/IEC 60068-2-27
Відносна вологість 5…95 % без конденсату або крапель води відповідно доEN/IEC 60068-2-3
Робоча температура повітря -10…40 °C (без зниження номінальних характеристик)
40…50 °C (зі зниженням струму на 2 % на °C)
Температура повітря для зберігання -25…70 °C відповідно доEN/IEC 60947-4-2
Висота над рівнем моря <= 1000 м без зниження номінальних характеристик
> 1000 м зі зниженням струму на 2,2 % на кожні 100 м
Пакувальна одиниця
Тип 1 упаковки PCE
Кількість одиниць у 1 упаковці 1


Dimensions Drawings

Dimensions

Mounting on Symetrical (35 mm) Rail or Asymetrical Rail with Adaptor RHZ 66
