Опис

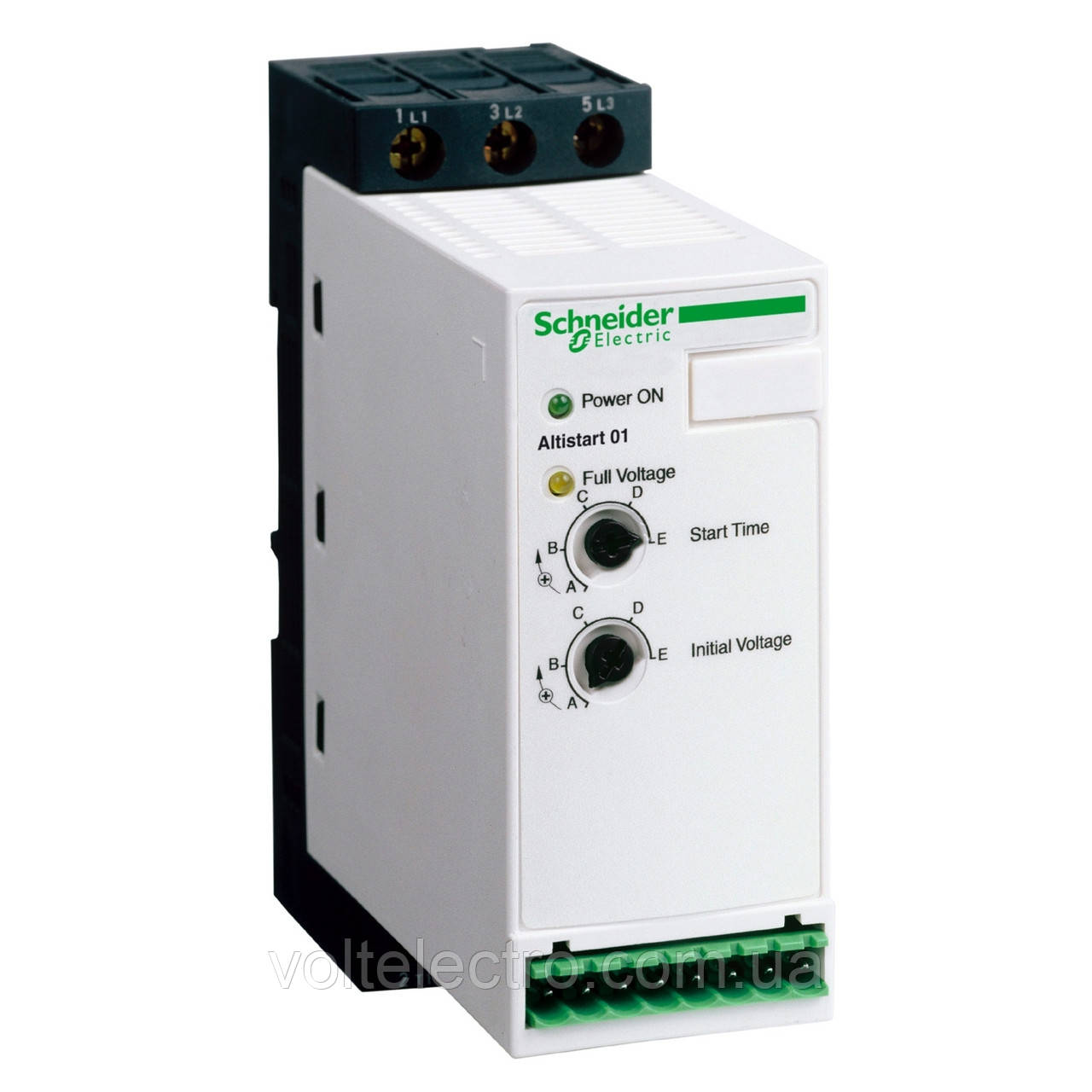

Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити одно- або трифазні асинхронні двигуни з номіналом до 25 A. Цей Altistart 01 можна використовувати для двигуна з номінальною потужністю до 11 кВт або 15 кінських сил для 3-фазного (від 110 В до 480 В змінного струму) і до 2,2 кВт для однофазного (від 110 В до 230 В змінного струму). Цей Altistart 01 встановлений на DIN-рейці, призначений для плавного запуску простих машин, таких як конвеєри, конвеєрні стрічки, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та механізми з ремінним приводом. Його ширина становить 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку; його можна встановити практично всюди. Він має вбудований байпас, що зменшує шум і розсіювання тепла. Просте налаштування лише з 2 параметрами: можливе налаштування неспеціалістом. Він забезпечує плавний запуск вашого обладнання, уникаючи механічних навантажень і подовжуючи термін їх служби.



Технічні характеристики

Головна

Серія продукту	Altistart 01
Тип виробу або компоненту	Влаштування плавного пуску (УПП)
Призначення продукту	Асинхронні двигуни
Застосування конкретного виробу	Простые машины и механизмы
Назва пристрою	ATS01
Кількість фаз мережі	1 phase
[Us] номінальна напруга мережі	110...480 V - 10...10 %
мощность двигателя кВт	11 кВт, 3 фази на 400 В 3 кВт, 3 фази на 230 В 4 кВт, 3 фази на 230 В 9 кВт, 3 фази на 400 В 7,5 кВт, 3 фази на 400 В 5,5 кВт, 3 фази на 230 В 2,2 кВт, 1 phase на 230 В
мощность двигателя л.с.	11 к.с, 3 фази на 460 В 2 к.с, 3 фази на 210 V 3 к.с, 3 фази на 210 V 5 к.с, 3 фази на 230 В 9 к.с, 3 фази на 460 В 7,5 к.с, 3 фази на 230 В
Номінал пускача IcL	25 А
Категорія застосування	AC-53B відповідно доEN/IEC 60947-4-2
current consumption	125 A at nominal load
Тип пуску	Пуск в режиме регулирования напряжения
рассеиваемая мощность в Вт	1 В при максимальной нагрузке и в конце плавного останова 126 В в переходном режиме

Додаткове

Способ сборки	С теплоотводящим радиатором
Доступні функції	Встроенный шунтирующий контактор
Межі напруги живлення	99…528 В
Частота мережі живлення	50...60 Гц - 5...5 %
Частота мережі	47.5...63 Гц
Вихідна напруга	<= номинальное напряжение питания
[Uc] control circuit voltage	110 В Змінний струм +/- 10 % на 35 мА 24 В AC/DC +/- 10 % на 30 мА 240 V Змінний струм +/- 10 % на 80 мА
время пуска	1 s / 100 5 s / 20 Регулируется от 1 до 5 сек
starting torque	30...80 % пускового момента двигателя подключенного напрямую к сети
discrete output current	2 A DC-13 3 A AC-15
Момент затягування	0,5 Н.м 1,9…2,5 Н.м
тип подключения	Винтовая клемма 4 мм - Жорсткий 1 1...10 mm² AWG 8 коло подачі живлення Винтовой разъем - Жорсткий 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Жорсткий 2 1...6 mm² AWG 10 коло подачі живлення Винтовой разъем - Жорсткий 2 0.5...1 мм² AWG 17 Схема управління Винтовой разъем - Гнучкий З кабельним наконечником 1 0,5...1.5 мм² AWG 16 Схема управління Винтовая клемма 4 мм - Гнучкий Без наконечника 1 1.5...10 мм² AWG 8 коло подачі живлення Винтовой разъем - Гнучкий Без наконечника 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Гнучкий З кабельним наконечником 2 1...6 mm² AWG 10 коло подачі живлення Винтовая клемма 4 мм - Гнучкий Без наконечника 2 1.5...6 мм² AWG 10 коло подачі живлення Винтовой разъем - Гнучкий Без наконечника 2 0,5...1.5 мм² AWG 16 Схема управління
Маркування	СЕ
Робоче положення	Вертикальний +/- 10 градусів
Висота	124 мм
Ширина	45 мм
Глибина	131 мм
Маса нетто	0,35 кг
Код сумісності	ATS01N1
Motor power range AC-3	2,2…3 кВтв200…240 В 3 фази 2,2…3 кВтв200…240 В 1 phase 4…6 кВтв200…240 В 3 фази 7…11 кВтв200…240 В 3 фази 7…11 кВтв380…440 В 3 фази
Тип пускача двигуна	Soft starter

Екологічна оцінка

Електромагнітна сумісність	Наведені та випромінювані перешкоди рівень Ввідповідно доCISPR 11 Наведені та випромінювані перешкоди рівень Ввідповідно доIEC 60947-4-2 Затухаючі коливальні хвилі Рівень 3відповідно доIEC 61000-4-12 Електростатичний розряд Рівень 3відповідно доМЕК 61000-4-2 EMC immunityвідповідно доEN 50082-1 EMC immunityвідповідно доEN 50082-2 Harmonicsвідповідно доIEC 1000-3-2 Harmonicsвідповідно доIEC 1000-3-4 Устойчивость к наведенным помехам от электромагнитных полей Рівень 3відповідно доМЕК 61000-4-6 Стійкість до електричних перехідних процесів Рівень 4відповідно доМЕК 61000-4-4 Стійкість до електромагнітних перешкод Рівень 3відповідно доМЕК 61000-4-3 Скачки и просадки напряжениявідповідно доIEC 61000-4-11 Імпульс напруги/струму Рівень 3відповідно доIEC 61000-4-5
Стандарти	EN/IEC 60947-4-2
Сертифікація виробу	B44.1-96/ASME A17.5 для обмоток двигателя соединенных в треугольник C-Tick CCC GOST CSA UL
IP ступінь захисту	IP20
Ступінь забруднення	2 відповідно доEN/IEC 60947-4-2
Вібростійкість	1 Гн (f= 13…150 Гц)відповідно доМЕК 60068-2-6 1.5 мм от пика до пика (f= 3…13 Гц)відповідно доМЕК 60068-2-6
Ударостійкість	15 гн для 11 мс відповідно доEN/IEC 60068-2-27
Відносна вологість	5…95 % Без конденсату або крапель водивідповідно доEN/IEC 60068-2-3
Робоча температура навколишнього середови	-10…40 °C (Без зниження номінальних характеристик) 40…50 °C (Зі зниженням струму на 2 % на °c)
ambient air temperature for storage	-25…70 °C в соответствии с EN/IEC 60947-4-2
Робоча висота	<= 1000 м Без зниження номінальних характеристик > 1000 m с уменьшением тока на 2.2 % для каждых 100м

Тип упаковки

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1

Dimensions Drawings

Dimensions

Mounting on Symetrical (35 mm) Rail

Screw Fixing



(1)

Retractable fixings





Connections and Schema

Example of 3-phase Power Supply Connection



(1)

A line contactor must be used in the sequence.

A1 :

Soft starter

Q1 :

Motor circuit-breaker

KM1 :

Contactors

F1, F2 :

Control protection fuses

S1, S2 :

Pushbuttons





Technical Description

Function Diagram



Us :

Power supply voltage

Uc :

Control supply voltage

LED 1 :

Green LED

LED 2 :

Yellow LED

Um :

Motor voltage
