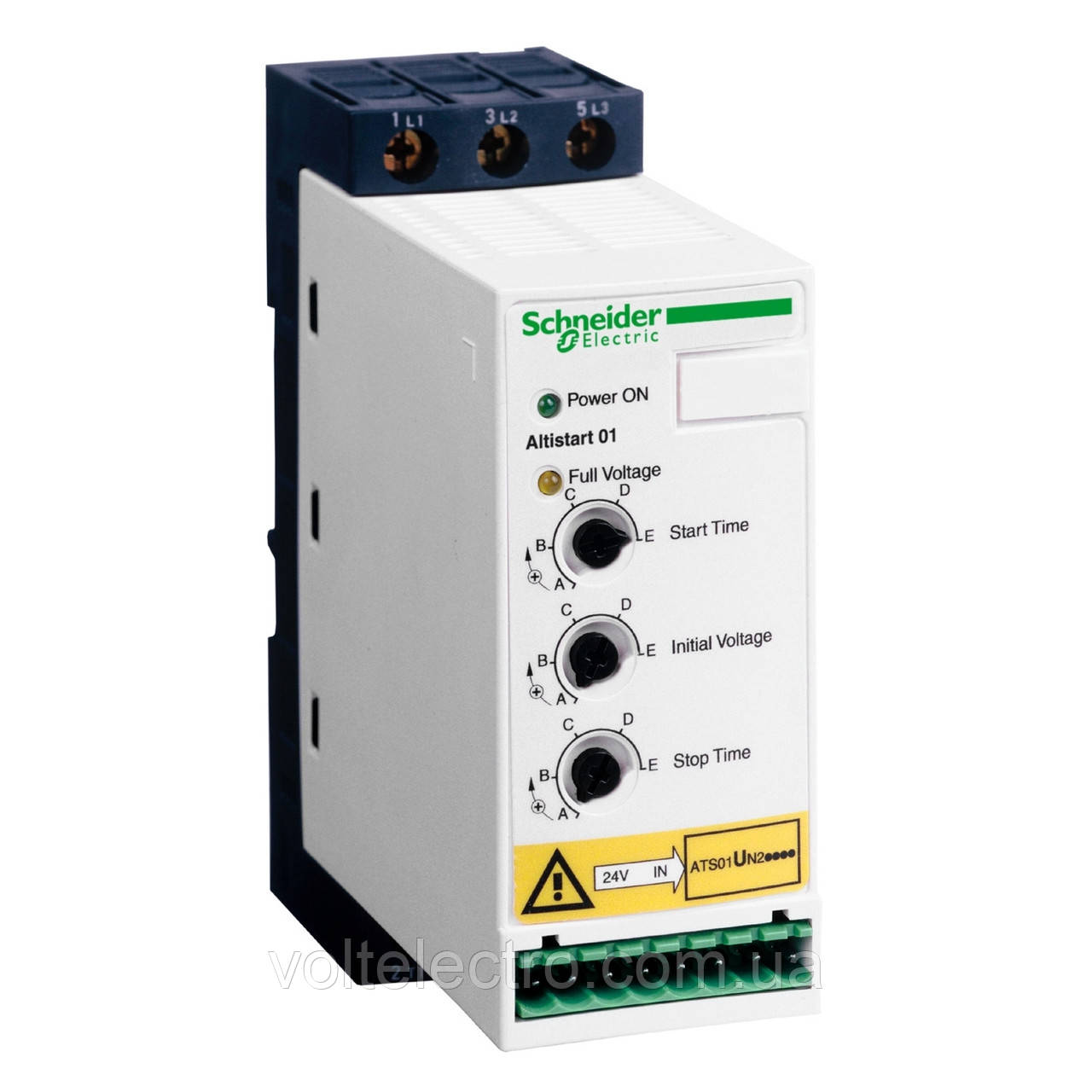

ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 22A 380-415В, байпас

ATS01N222QN



Паспорт продукту

Каталог

Пристрій плавного пуску ATS01 теплового захисту двигуна не здійснює.





(ATS01N222QN) Пристрій плавного пуску Schneider Electric серія Altistart 01, P=11 кВт, Uвх=3Фх380В Пристрої плавного пуску Altistart 01 призначені для обмеження пускового моменту, плавного пуску та гальмування асинхронних двигунів. Використання пристроїв Altistart 01 покращує пускові характеристики асинхронних двигунів, забезпечуючи контрольований, ненаголошений, плавний пуск. Вони дозволяють виключити механічні удари, що є причиною передчасного зношування, зменшити витрати на ремонт, скоротити простої обладнання. Altistart 01 обмежують момент і кидки струму при пуску механізмів, для яких не потрібний великий пусковий момент. - Пристрої плавного пуску та гальмування Altistart 01 (ATS01N2XXX) оснащені: *потенціометром для налаштування часу пуску; *потенціометром для налаштування часу гальмування; *потенціометром для налаштування початкового рівня напруги залежно від моменту навантаження двигуна; * зеленим світлодіодом сигналізації «пристрій під напругою»; * жовтим світлодіодом сигналізації «двигун заживлений номінальною напругою»; * сполучним клемником : - 2 дискретні входи для команд пуску/зупинки; - 1 дискретний вхід до функції BOOST; - 1 дискретний вихід сигналізації закінчення пуску; - 1 релейний вихід для сигналізації несправності живлення пускового пристрою або зупинки двигуна після гальмування. Пристрої плавного пуску та гальмування ATS01N2XXX - Управління двома фазами живлення двигуна для обмеження пускового струму та плавного гальмування. - Внутрішнє реле байпасу. - для двигунів потужністю від 0,75 кВт до 75 кВт. - Напруга живлення двигунів: 230, 400, 480 та 690 В, 50/60 Гц. В установках, для яких необов'язкова гальванічна розв'язка, Altistart 01 дозволяє обійтися без мережевого контактора.

Технічні характеристики

Головна

Серія продукту	Altistart 01
Тип виробу або компоненту	Влаштування плавного пуску (УПП)
Призначення продукту	Асинхронні двигуни
Застосування конкретного виробу	Простые машины и механизмы
Назва пристрою	ATS01
Кількість фаз мережі	3 фази
[Us] номінальна напруга мережі	380...415 V - 10...10 %
мощность двигателя кВт	11 кВт, 3 фази на 380...415 V 7,5 кВт, 3 фази на 380...415 V
Номінал пускача IcL	22 А
Категорія застосування	AC-53B відповідно доEN/IEC 60947-4-2
current consumption	110 A at nominal load
Тип пуску	Пуск в режиме регулирования напряжения
рассеиваемая мощность в Вт	124,5 В в переходном режиме 4,5 В при максимальной нагрузке и в конце плавного останова

Додаткове

Способ сборки	С теплоотводящим радиатором
Доступні функції	Встроенный шунтирующий контактор
Межі напруги живлення	342…456 В
Частота мережі живлення	50...60 Гц - 5...5 %
Частота мережі	47.5...63 Гц
Вихідна напруга	<= номинальное напряжение питания
[Uc] control circuit voltage	Встроен в пускатель
время пуска	1 s / 100 5 s / 20 10 s / 10 Регулируется от 1 до 10 сек
время замедления	Регулируется от 1 до 10 сек
starting torque	30...80 % пускового момента двигателя подключенного напрямую к сети
тип дискретного входу	Logic (LI1, LI2, BOOST) стоп, пуск и Boost(уровень повышенного напряжения при пуске) <= 8 mA 27 kOhm
Напруга дискретного входу	24...40 V
Логіка дискретного введення	Positive LI1, LI2, BOOSTпри Стані 0:< 5 Вта<= 0.2 mAпри Стані 1:> 13 V, >= 0.5 mA
discrete output current	2 A DC-13 3 A AC-15
тип дискретного виходу	Открытый коллектор LO1 в конце режиме плавного пуска Релейні виходи R1A, R1C НІ
discrete output voltage	24 V (пределы напряжения: 6...30 V) открытый коллектор
Мінімальний комутуючий струм	10 мАв6 V DC для Релейні виходи
максимальный ток переключения	Релейні виходи 2 А на 250 В Змінного струму cos phi = 0.5 и L/R = 20 мс Індуктивність нагрузка Релейні виходи 2 А на 30 kV DC cos phi = 0.5 и L/R = 20 мс Індуктивність нагрузка
тип дісплея	1 світлодіод (Зелений) для пускатель запитан от сети 1 світлодіод (Жовтий) для номинальное напряжение достигнуто
Момент затягування	0,5 Н.м 1,9…2,5 Н.м
тип подключения	Винтовая клемма 4 мм - Жорсткий 1 1...10 mm² AWG 8 коло подачі живлення Винтовой разъем - Жорсткий 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Жорсткий 2 1...6 mm² AWG 10 коло подачі живлення Винтовой разъем - Жорсткий 2 0.5...1 мм² AWG 17 Схема управління Винтовой разъем - Гнучкий З кабельним наконечником 1 0,5...1.5 мм² AWG 16 Схема управління Винтовая клемма 4 мм - Гнучкий Без наконечника 1 1.5...10 мм² AWG 8 коло подачі живлення Винтовой разъем - Гнучкий Без наконечника 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Гнучкий З кабельним наконечником 2 1...6 mm² AWG 10 коло подачі живлення Винтовая клемма 4 мм - Гнучкий Без наконечника 2 1.5...6 мм² AWG 10 коло подачі живлення Винтовой разъем - Гнучкий Без наконечника 2 0,5...1.5 мм² AWG 16 Схема управління
Маркування	СЕ
Робоче положення	Вертикальний +/- 10 градусів
Висота	154 мм
Ширина	45 мм
Глибина	131 мм
Маса нетто	0,56 кг
Код сумісності	ATS01N2
Motor power range AC-3	7…11 кВтв380…440 В 3 фази
Тип пускача двигуна	Soft starter

Екологічна оцінка

Електромагнітна сумісність	Наведені та випромінювані перешкоди рівень Ввідповідно доCISPR 11 Наведені та випромінювані перешкоди рівень Ввідповідно доIEC 60947-4-2 Затухаючі коливальні хвилі Рівень 3відповідно доIEC 61000-4-12 Електростатичний розряд Рівень 3відповідно доМЕК 61000-4-2 EMC immunityвідповідно доEN 50082-1 EMC immunityвідповідно доEN 50082-2 Harmonicsвідповідно доIEC 1000-3-2 Harmonicsвідповідно доIEC 1000-3-4 Устойчивость к наведенным помехам от электромагнитных полей Рівень 3відповідно доМЕК 61000-4-6 Стійкість до електричних перехідних процесів Рівень 4відповідно доМЕК 61000-4-4 Стійкість до електромагнітних перешкод Рівень 3відповідно доМЕК 61000-4-3 Скачки и просадки напряжениявідповідно доIEC 61000-4-11 Імпульс напруги/струму Рівень 3відповідно доIEC 61000-4-5
Стандарти	EN/IEC 60947-4-2
Сертифікація виробу	CSA UL CCC B44.1-96/ASME A17.5 для обмоток двигателя соединенных в треугольник C-Tick GOST
IP ступінь захисту	IP20
Ступінь забруднення	2 відповідно доEN/IEC 60947-4-2
Вібростійкість	1 Гн (f= 13…150 Гц)відповідно доМЕК 60068-2-6 1.5 мм от пика до пика (f= 3…13 Гц)відповідно доМЕК 60068-2-6
Ударостійкість	15 гн для 11 мс відповідно доEN/IEC 60068-2-27
Відносна вологість	5…95 % Без конденсату або крапель водивідповідно доEN/IEC 60068-2-3
Робоча температура навколишнього середови	-10…40 °C (Без зниження номінальних характеристик) 40…50 °C (Зі зниженням струму на 2 % на °c)
ambient air temperature for storage	-25…70 °C в соответствии с EN/IEC 60947-4-2
Робоча висота	<= 1000 м Без зниження номінальних характеристик > 1000 m с уменьшением тока на 2.2 % для каждых 100м

Тип упаковки

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	5,7 см
Ширина 1 упаковки	15,1 см
Довжина 1 упаковки	17,2 см
Вага 1 упаковки	672 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	14
Висота 2 упаковки	30 см
Ширина 2 упаковки	30 см
Довжина 2 упаковки	40 см
Вага 2 упаковки	9,952 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	112
Висота 3 упаковки	77 см
Ширина 3 упаковки	80 см
Довжина 3 упаковки	60 см
Вага 3 упаковки	88,34 кг

Гарантія

Гарантія	18 months

Показати більше технічних характеристик

arrow2_down





Dimensions Drawings

Dimensions

Mounting on Symetrical (35 mm) Rail

Screw Fixing



(1)

Retractable fixings





Connections and Schema

Example of Manual Control



A1 :

Soft start/soft stop unit

(1)

For type 2 coordination

Q1 :

Motor circuit-breaker

F3 :

3 fast-acting fuses





Technical Description

Function Diagram

2-wire Control with Deceleration



Us :

Power supply voltage

LED 1 :

Green LED

LI2 :

Logic input

R1 :

Relay output

LO1 :

Logic output

LED 2 :

Yellow LED





3-wire Control with Deceleration



Us :

Power supply voltage

LED 1 :

Green LED

LI2, LI1 :

Logic inputs

R1 :

Relay output

LO1 :

Logic output

Um :

Motor voltage

LED 2 :

Yellow LED
