Пристрій плавного пуску ATS01N232QN, струм 32А, потужність 15 кВт

- В наявності
- Код: ATS01N232QN
17 621,89 ₴
14 097,51 ₴
- +380 (68) 052-00-91viber Для замовлень Viber

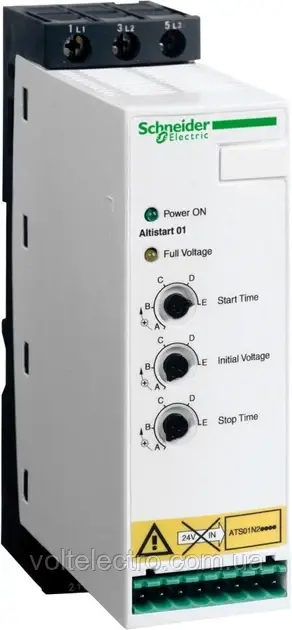

ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 32A 380-415В, байпас
діапазон потужності двигунів АС-3 | 15…25 кВт в380…440 В 3 фази |
---|
ATS01N232QN
Основні документи
Опис
Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити трифазні асинхронні двигуни з номіналом до 32 A. Цей Altistart 01 можна використовувати для двигуна з номінальною потужністю до 7,5 кВт або 10 кінських сил для 3-фазного (від 200 В до 240 В змінного струму). Цей Altistart 01 встановлений на DIN-рейці, призначений для плавного запуску простих машин, таких як конвеєри, конвеєрні стрічки, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та механізми з ремінним приводом. Його ширина становить 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку; його можна встановити практично всюди. Він має вбудований байпас, що зменшує шум і розсіювання тепла. Просте налаштування лише з 2 параметрами: можливе налаштування неспеціалістом. Він забезпечує плавний запуск вашого обладнання, уникаючи механічних навантажень і подовжуючи термін їх служби.
Серія продукту | Altistart 01 |
---|---|
Тип виробу або компоненту | Пристрій плавного пуск (ППП) |
Призначення продукту | Асинхронні двигуни |
Конкретне застосування виробу | Прості машини та механізми |
Назва пристрою | ATS01 |
Кількість фаз мережі | 3 фази |
[Us] номінальна напруга живлення | 380..415 В - 10...10 % |
Потужність двигуна [кВт] | 15 кВт, 3 фази при 380..415 В |
Номінальний струм пускача IcL | 32 А |
Категорія застосування | AC-53B відповідно доEN/IEC 60947-4-2 |
Споживання струму | 160 A при номінальному навантаженні |
Тип пуску | Пуск у режимі регулювання напруги |
Розсіювана потужність [Вт] | 4,5 В при повному навантаженні та в кінці запуску 324,5 В у перехідному стані |
Спосіб збірки | З радіатором |
---|---|
Доступна функція | Вбудований байпас (шунтуючий контактор) |
Межі напруги живлення | 342…456 В |
Частота мережі живлення | 50..60 Гц - 5...5 % |
Частота мережі | 47,5..63 Гц |
Вихідна напруга | <= номінальної напруги живлення |
[Uc] напруга схеми керування | Вбудований у пускач |
Час запуску | Регулюється від 1 до 10 с 1 с / 50 10 с / 5 5 с / 10 |
Час уповільнення | Регулюється від 1 до 10 с |
Момент під час запуску | 30...80 % пускового моменту двигуна, підкл.до мережі |
Тип дискретного входу | Логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм |
Напруга дискретного входу | 24...40 В |
Логіка дискретних входів | Позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА |
Струм дискретного виходу | 2 A DC-13 3 A AC-15 |
Тип дискретного виходу | Логіка відкритого колектора LO1 кінець пускового сигналу Релейні виходи R1A, R1C нормально розімкнені |
Напруга дискретного виходу | 24 В(обмеження напруги: 6..30 В) логіка відкритого колектора |
Мінімальний струм перемикання | 10 мАв6 В постійний струм для релейні виходи |
Максимальний струм перемикання | Релейні виходи: 2 А при 250 В змінний струм cos phi = 0.5 та L/R = 20 мс індуктивне навантаження Релейні виходи: 2 А при 30 В постійний струм cos phi = 0.5 та L/R = 20 мс індуктивне навантаження |
Тип дисплея | 1 світлодіод (зелений) для пристрій плавного пуску заживлений 1 світлодіод (жовтий) для досягнута номінальна напруга |
Момент затягування | 0,5 Н.м 1,9…2,5 Н.м |
Електричне з'єднання | Гвинтова клема 4 мм - жорсткий 1 1...10 мм² AWG 8 силова схема Гвинтовий роз'єм - жорсткий 1 0,5...2,5 мм² AWG 14 схема керування Гвинтова клема 4 мм - жорсткий 2 1...6 мм² AWG 10 силова схема Гвинтовий роз'єм - жорсткий 2 0,5...1 мм² AWG 17 схема керування Гвинтовий роз'єм - гнучкий з кабельним наконечником 1 0,5...1,5 мм² AWG 16 схема керування Гвинтова клема 4 мм - гнучкий без кабельного наконечника 1 1,5...10 мм² AWG 8 силова схема Гвинтовий роз'єм - гнучкий без кабельного наконечника 1 0,5...2,5 мм² AWG 14 схема керування Гвинтова клема 4 мм - гнучкий з кабельним наконечником 2 1...6 мм² AWG 10 силова схема Гвинтова клема 4 мм - гнучкий без кабельного наконечника 2 1,5...6 мм² AWG 10 силова схема Гвинтовий роз'єм - гнучкий без кабельного наконечника 2 0,5...1,5 мм² AWG 16 схема керування Гвинтова клема 4 мм - гнучкий з кабельним наконечником 1 1...6 мм² AWG 10 силова схема |
Маркування | CE |
Робоче положення | Вертикальне, +/- 10 градусів |
Висота | 154 мм |
Ширина | 45 мм |
Глибина | 131 мм |
Маса нетто | 0,56 кг |
Код сумісності | ATS01N2 |
Dimensions Drawings
Dimensions
Mounting on Symetrical (35 mm) Rail
Screw Fixing
(1)
Retractable fixings
Connections and Schema
Example of Manual Control
A1 :
Soft start/soft stop unit
(1)
For type 2 coordination
Q1 :
Motor circuit-breaker
F3 :
3 fast-acting fuses
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
Система охолодження двигуна | Повітряна |
Кількість аналогових входів | 2 |
Кількість дискретних входів | 2 |
Тип монтажу | На DIN рейку |
Світлодіодна індикація | Так |
Захист від перевантажень | Ні |
Ступінь захисту IP | 21 |
Технічні характеристики | |
Мінімальна робоча напруга | 380 В |
Максимальна робоча напруга | 500 В |
Номінальний струм | 32 А |
Частота струму | 50 Гц |
Максимальна потужність | 15 кВт |
- Ціна: 14 097,51 ₴
