Аварійний вимикач-роз'єднувач 25А VCF0 Schneider Electric
- В наявності
- Код: VCF0
2 110,92 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Аварійний вимикач-роз'єднувач 25А VCF0 Schneider Electric
2 110,92 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
(VCF0) Аварійний вимикач-роз'єднувач 25А, Schneider Electric
Основні документи
Опис

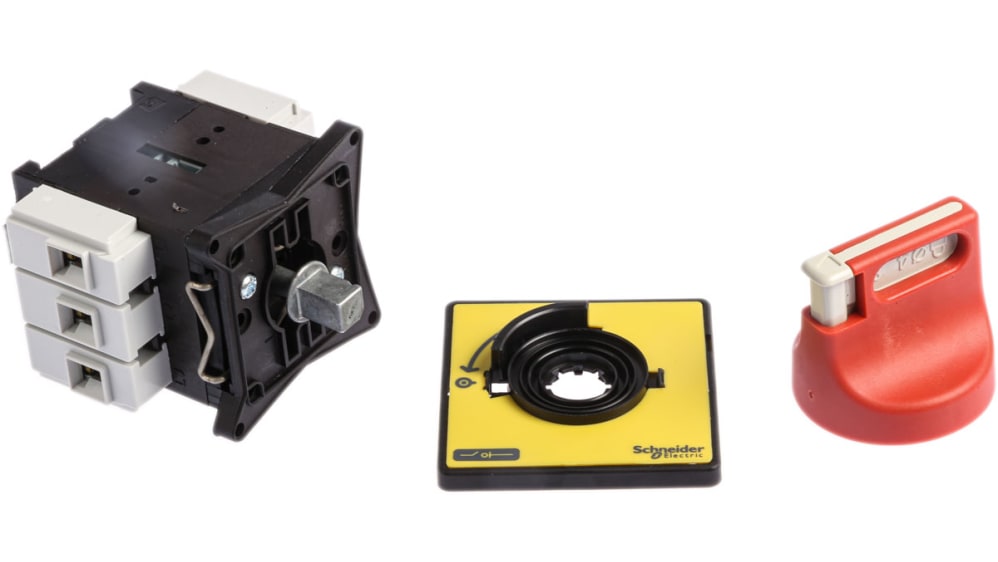

Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 25 A/690 В, для комутації двигунів до 7,5 кВт при 400 В AC-23. Повний блок складається з корпусу перемикача V0, червоної ручки з жовтою передньою пластиною 60x60 мм KCF1PZ. Призначений для використання як головного та аварійного вимикача. Ручка, що закривається, на 3 замки (замовляються окремо). Ручка з 4 гвинтами кріплення на дверцятах, що забезпечує ступінь захисту IP65 для кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys |
|---|---|
| Назва продукту | TeSys VARIO |
| Коротка назва пристрою | VCF |
| Тип продукту | Вимикач аварійного вимкнення роз'єднувач |
| Склад пристрою | Вимикач Ручка |
|---|---|
| Монтажна підтримка | Ручка: двері Перемикач: двері |
| Спосіб монтажу | 4 гвинтами для ручка |
| Рівень продуктивності | Висока продуктивність |
| Кількість полюсів | 3P |
| Тип і склад контакту | 3 нормально відкритих |
| [Ue] Номінальна робоча напруга IEC | 690 В змінний струм 50/60 Гц |
| Номінальна робоча потужність за стандартом | 11 кВт на 500 В (AC-23A) 11 кВт на 690 В (AC-3) 15 кВт на 690 В (AC-23A) 4 кВт на 230...240 В (AC-3) 5,5 кВт на 400...415 В (AC-3) 7,5 кВт на 500 В (AC-3) 5,5 кВт на 230...240 В (AC-23A) 7,5 кВт на 400...415 В (AC-23A) |
| Номінальний робочий струм [Ie] | 14,5 А AC-23 Ue: 400 В |
| [Ith] Умовний тепловий струм вільного повітря | 25 А |
| [Ithe] Звичайний закритий тепловий струм | 20 А |
| Виробнича потужність (I Rms) | 250 A на 400 В AC-21A 250 A на 400 В AC-22A 250 A на 400 В AC-23A |
| Розривна здатність | 200 А на 400 В (AC-21A) 200 А на 400 В (AC-22A) 200 А на 400 В (AC-23A) |
| Номінальний умовний струм короткого замика | 10 кА на 400 В - відповідний запобіжник 25 А аМ 10 кА на 400 В - відповідний запобіжник 25 А gG |
| [Icm] Номінальна здатність до короткого замик | 1 кА на 400 В при Iпік |
| [Icw] Номінальний короткочасний витримуваний | 300 А на 400 В тривалість: 1 с |
| [Uimp] Номінальна імпульсна витримувана напру | 8 кВ |
| Придатність для ізоляції | Так |
| Тип мережі | Змінний струм Постійний струм |
| Переривчастий клас експлуатації | 30 |
| Тип управління | Поворотна ручка |
| Поворотна ручка Тип кріплення | Прямий |
| Колір ручки | Червоний |
| Колір передньої панелі ручки | Жовтий |
| Поворотна ручка блокування | Від 1 до 3 навісних замків 4…8 мм |
| Маркування | 0 - 1 |
| Механічна міцність | 100000 циклів |
| Електрична довговічність | 100000 циклів AC-21 30000 циклів DC-1...5 |
| Клемне з'єднання IEC | Коло подачі живлення: гвинтовий затискач кабель 10 мм² - твердий Коло подачі живлення: гвинтовий затискач кабель 6 мм² - гнучкий - з кабельним наконечником |
| Момент затягування | Коло подачі живлення: 2,1 Н.м - на гвинтовий затискач |
| Базовий розмір | 60 x 60 мм |
| Висота | 74 мм |
| Ширина | 60 мм |
| Вага виробу | 0,25 кг |
| Стандарти | МЕК 60947-3 |
|---|---|
| Сертифікація продукції | CSA CCC GL UL UKCA |
| Ступінь захисту | IP20 conforming to МЕК 60529 IP65 |
| Захисна обробка | TC |
| Механічна міцність | Вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 Удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27 |
| Температура навколишнього повітря для експ | -20…50 °C |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | Головний вимикач роз'єднувач |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,000 см |
| Ширина 1 упаковки | 8,500 см |
| Довжина 1 упаковки | 12,000 см |
| Вага 1 упаковки | 219,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 5,669 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 192 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 60,000 см |
| Вага 3 упаковки | 53,352 кг |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Технічні характеристики | |
| Номінальний струм | 32 А |
| Основні атрибути | |
| Конструктивне виготовлення | Відкрите |
| Номінальна робоча напруга | 380 В |
