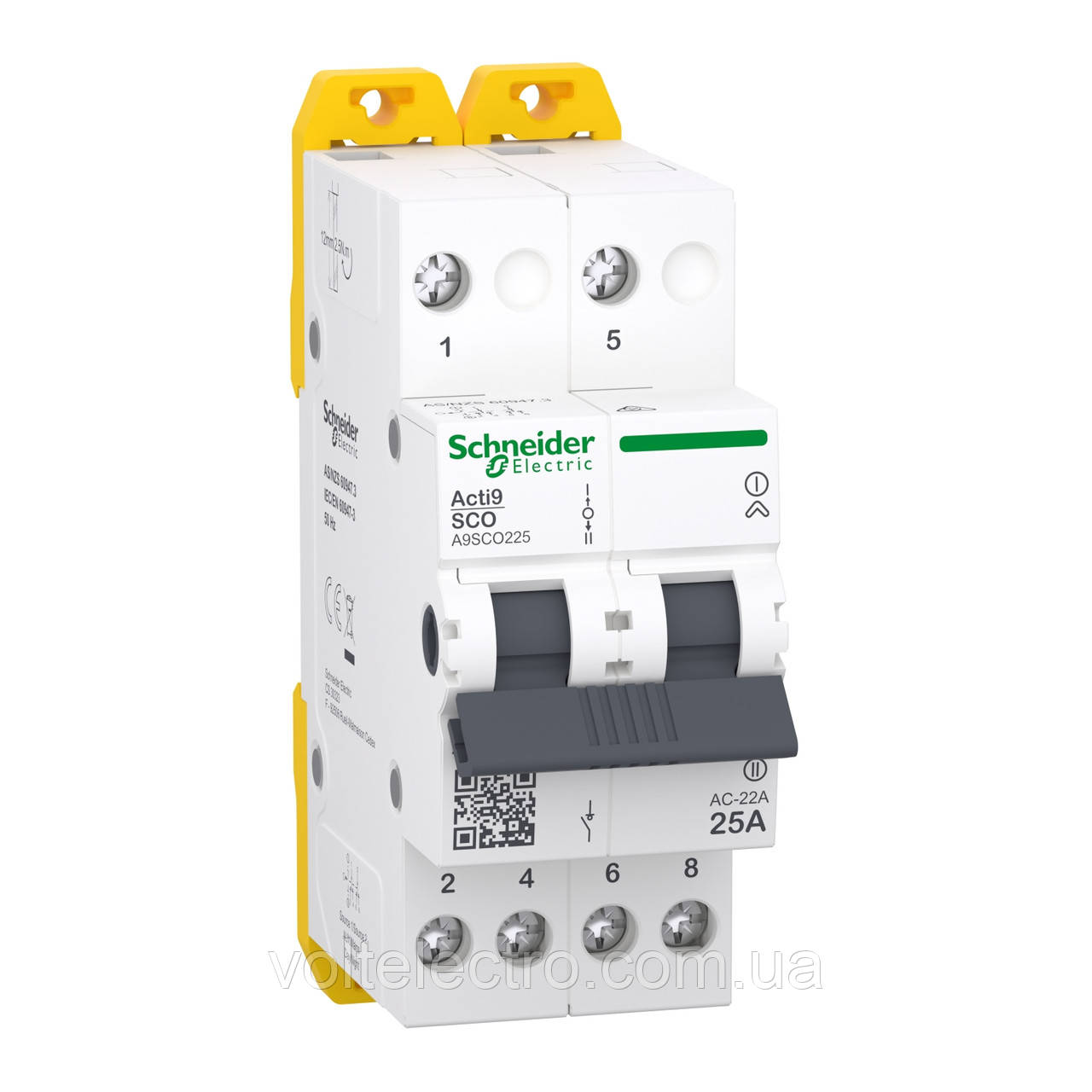

Перемикач 3-х позиційний iSSW Acti9, 2P 25 A, 400/415 В
- Немає в наявності
- Код: A9SCO225
590,80 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Перемикач 3-х позиційний iSSW Acti9, 2P 25 A, 400/415 В
A9SCO225
Основні документи
Опис
Acti9 iSSW - трьохпозиційний перемикач (I-0-II), 2 полюсний з номінальним струмом 25A, робоча частота 50/60 Гц. Трьозпозиційний перемикач Acti9 - це чудове рішення для розподільчих систем низької напруги, де є потреба постійного живлення. Він був розроблений та протестований для тривалої експлуатації. Перемикач відповідає стандартам МЕК та AS/NZS 60947-3 та має мартування якості CE та RCM. Він призначений до встановлення у нових будівлях або таких, що потребуються реновації. Електрична зносостійкість 7 000 циклів, а механічна 10 000 циклів. Він має індикатор положення контактів та підходить для промислої ізоляції. Перемикач постачається з навісним блокуванням та тумблером. Верхні та нижні клеми перемикача гвинтові. Підключення можливо здійснити за допомого жорстких мідних кабелів з перерізом від 1 мм² до 16 мм². Також можливо здійснити підключення за допомого гнучких мідних кабелів або кабелів з накінечниками з перерізом від 1 мм² до 10 мм². Номінальна робоча напрга 400-415 В змінного струму. Номінальна напруга ізоляції 690 В. Номінальна імпульсна витримувана напруга 6 кВ. Номінальна вмикаюча здатність при короткому замиканні 0.5 кА (пікова). Номінальний короткочасний витримуваний струм 0,5 кА протягом 1 с при напрузі 400-415 В змінного струму. Перемикач може бути встановлено на DIN-рейку шириною 35 мм. Розміри (Ш) 35мм x (В) 85мм x (Г) 44мм. Вага 166 г. Ступінь забруднення 3. Категорія використання АС-23А і АС-22А. Довжина зачистки дроту становить 12 мм (зверху і знизу). Момент затягування з’єднання становить 2,5 Н·м (верхній і нижній) для викрутки PZ1. Ступінь захисту IP20 і стає IP40, коли перемикач встановлено в щит. Робоча температура від -25°C до +60°C.
Діапазон | Acti9 |
---|---|
Назва продукту | Acti9 iSSW |
Тип виробу або компоненту | Changeover switch |
Назва пристрою | iSSW |
Область застосування продукту | Змінити джерело постачання |
Опис полюсів | 2P |
Тип контакту та з'єднання | 2 перемикаючі контакти |
[Ie] номінальний робочий струм | 25 А |
[Ue] номінальна робоча напруга | 400/415 В |
Тип мережі | Змінний струм |
Частота мережі | 50/60 Гц |
Категорія застосування | AC-23A AC-22A |
[Ui] номінальна напруга ізоляції | 690 В |
---|---|
[Uimp] номінальна імпульсна витримувана напру | 6 кВ |
[Icm] peak rated short-circuit making capacity | 0,5 кА |
[Icw] номінальний короткочасно допустимий ст | 0,5 кА впродовж 1 с на 400/415 В |
Номінальна робоча потужність [Вт] | 4 кВт на 240 В (AC-23A) 3,7 кВт на 230 В (AC-23A) 4,8 кВт на 240 В (AC-22A) 4,6 кВт на 230 В (AC-22A) |
Тип керування | Перемикач 3 положення |
Монтажна опора | 35 мм DIN-рейка |
Монтажне положення | Вертикальний Будь-яке положення |
Опис параметрів блокування | Padlock in ON position |
Клеми підключення | Гвинтові затискачі (верхній і нижній) 1…10 мм² гнучкий Гвинтові затискачі (верхній і нижній) 1…10 мм² гнучкий з зажимом Гвинтові затискачі (верхній і нижній) 1…16 мм² жорсткий |
Довжина зачистки проводів | 12 мм для верхній і нижній з'єднання |
Момент затягування | 2,5 Н.м верхній і нижній |
Відповідність вимогам по ізоляції | Так |
Індикатор положення контакту | Так |
Електрична зносостійкість | 7000 циклів |
Механічна зносостійкість | 10000 циклів |
Кількість модулів Ш = 9 мм | 4 |
Висота | 85 мм |
Ширина | 35 мм |
Глибина | 44 мм |
Маса нетто | 166 г |
Стандарти | МЕК 60947-3 AS/NZS 60947-3 |
---|---|
Знак якості | CE RCM |
Ступінь захисту | IP20 IP40 всередині щита |
Ступінь забруднення | 3 |
Робоча температура навколишнього середови | -25…60 °C |
Тип 1 упаковки | PCE |
---|---|
Кількість одиниць у 1 упаковці | 1 |
Висота 1 упаковки | 4,500 см |
Ширина 1 упаковки | 8,000 см |
Довжина 1 упаковки | 10,900 см |
Вага 1 упаковки | 202,000 г |
Тип 2 упаковки | S03 |
Кількість одиниць у 2 упаковці | 45 |
Висота 2 упаковки | 30,000 см |
Ширина 2 упаковки | 30,000 см |
Довжина 2 упаковки | 40,000 см |
Вага 2 упаковки | 10,169 кг |
Основні | |
---|---|
Виробник | Schneider Electric |
