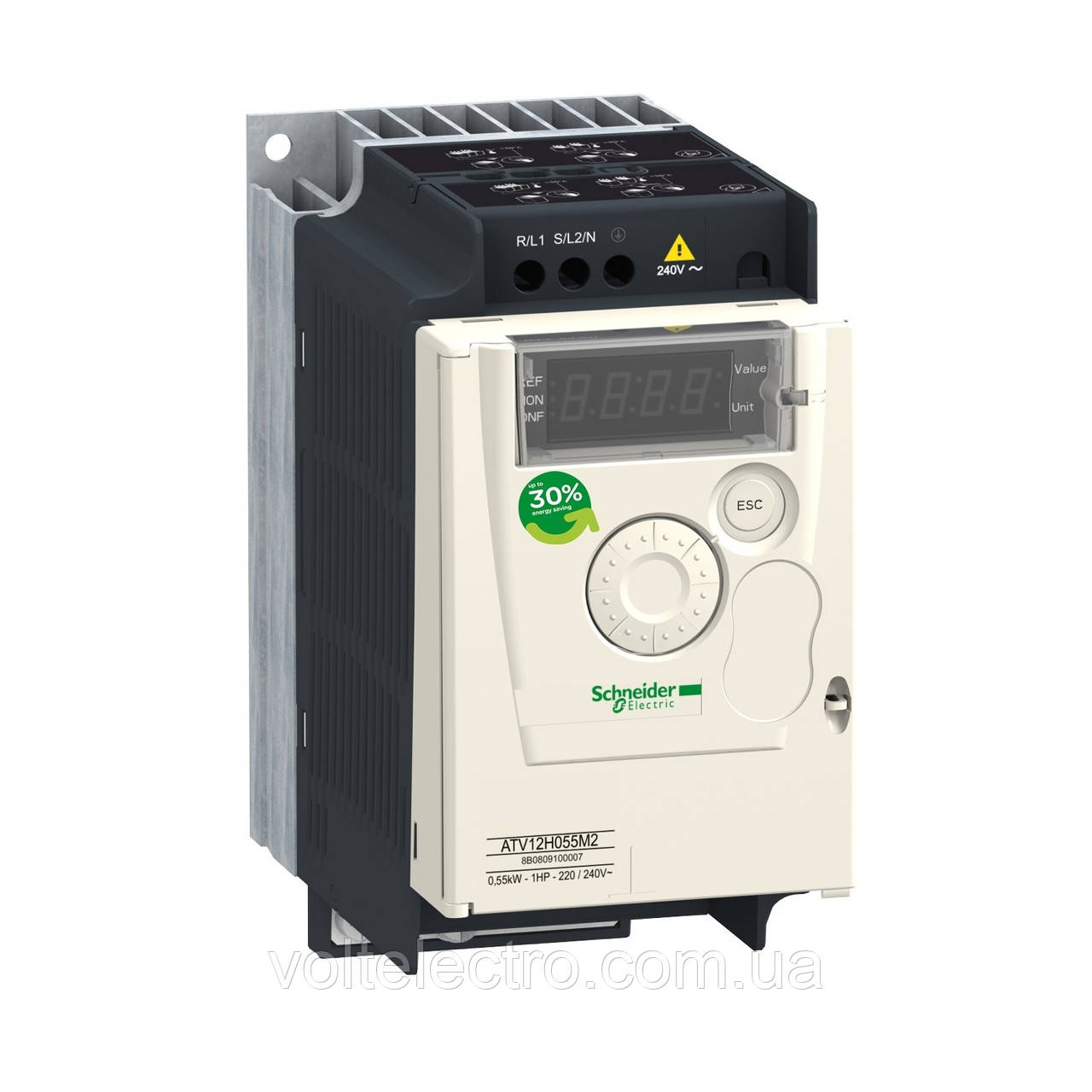

Перетворювач частоти ATV12 0.55 кВт, 3.5 А, 1 фаза ATV12H055M2TQ
- В наявності
- Код: ATV12H055M2TQ
9 202,52 ₴
7 822,14 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 0,55кВт 220В, 1ф живлення, з радіатором, по 14 шт
ATV12H055M2TQ
ATV12H055M2- Він продається з індивідуальною упаковкою.
ATV12H055M2TQ- Він продається партією по 14 штук. Якщо поштучно то без індивідуальної упак.
Основні документи
Документи
Переглянути всі документиЦей продукт сумісний із
action_layer_backward
Опис
Altivar Machine ATV12 - це пропозиція частотних перетворювачів для комерційного обладнання та простих машин. Він працює з номінальною потужністю до 0,55 кВт / 0,75 кінських сил і номінальною напругою від 200 В до 240 В змінного струму. Він розроблений з радіатором для нормального довкілля і корпусом з вентилятором. Він має розширені функції ПІД-регулятора і "підхвату на льоту", основні кабелі, та легке налаштування керування двигуном. Він має розширені функції ПІД і лову на льоту, основні кабелі та просте налаштування керування двигуном. Виходячи з потреб, він може поставлятися без радіатора, з вбудованим фільтром ЕМС або як стандартна версія. Привод Altivar 12 стандартно інтегрує комунікаційний протокол Modbus. Цей Altivar Machine ATV12 призначений для простих застосувань у промисловості, комерційних машинах і машинах HVAC, таких як конвеєри, насоси, екстрактори, бар'єри доступу та бігові доріжки. Він відповідає IEC, UL та іншим міжнародним стандартам. Сумісність із програмним забезпеченням SoMove дозволяє зберігати та переносити конфігурації на запасний електропривід, скорочуючи час простою на технічне обслуговування. Він продається партією по 14 штук. Він має оптимізоване застосування потужності та крутного моменту для вентиляції та насосних застосувань, що дозволяє заощадити до 30% енергії. Асортимент ATV12 відповідає основним вимогам до машин у поєднанні з простотою.
Серія продукту | Altivar 12 |
---|---|
Тип виробу або компоненту | Перетворювач частоти |
Конкретне застосування виробу | Прості машини та механізми |
Спосіб кріплення | Монтаж в шафу |
Протокол порту обміну даними | Modbus |
Частота мережі живлення | 50/60 Гц +/- 5 % |
[Us] номінальна напруга живлення | 200..240 В - 15...10 % |
Номінальний вихідний струм | 3,5 А |
Потужність двигуна [к.с.] | 0,75 к.с |
Потужність двигуна [кВт] | 0,55 кВт |
Потужність двигуна [к.с.] | 0,75 к.с |
Електромагнітний фільтр | Вбудований |
Виявлена мінімальна ширина позначки | IP20 |
Кількість дискретних входів | 4 |
---|---|
Кількість дискретних виходів | 2 |
Кількість аналогових входів | 1 |
Кількість аналогових виходів | 1 |
Кількість релейних виходів | 1 |
Апаратний інтерфейс | 2-провідний RS 485 |
Тип конектора | 1 RJ45 |
Максимальний струм у сталому режимі | 3,5 А при 4 кГц |
Метод доступу | Сервер Modbus послідовний |
Вихідна частота приводу | 0,5…400 Гц |
Швидкісний діапазон | 1…20 |
Тривалість вибірки | 20 мс, відхилення +/- 1 мс для логічний вхід 10 мс для аналоговий вхід |
Помилка лінеаризації | +/- 0,3 % максимального значення для аналоговий вхід |
Роздільна здатність за частотою | Аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт Пульт 0,1 Гц |
Постійна часу | 20 мс +/- 1 мс для зміни завдання |
Швидкість передачі | 9,6 кбіт/с 19.2 кбіт/с 38,4 кбіт/с |
Кадр даних | RTU |
Кількість адрес | 1…247 |
Формат даних | 8 біт, конфігурується непарний, парний або без парності |
Служба обміну даними | Читання регістрів зберігання (03) 29 слів Запис 1 регістра (06) 29 слів Запис декількох регістрів (16) 27 слів Читання/запис декількох регістрів (23) 4/4 слова Читати ідентифікацію пристрою (43) |
Тип поляризації | Відсутній повний опір |
Можлива робота у 4 квадрантах | Ні |
Форма керуючої дії асинхронним двигуном | Векторне керування в розімкнутій системі Квадратичне співвідношення напруга/частота Скалярне керування (V/f) |
Максимальна вихідна частоста | 4 кГц |
Короткочасне перевищення моменту | 150…170 % від номінального крутного моменту двигуна |
Лінійне прискорення і уповільнення | U S Лінеаризація від 0 to 999.9 с |
Компенсація ковзання ротора | Налаштовуємий Встановлений на заводі |
Частота перемикання | 2..16 кГц регульований 4..16 кГц з коефіцієнтом зниження |
Номінальна частота перемикання | 4 кГц |
Тип гальмування | Постійним струмом |
Інтегрований гальмівний резистор | Ні |
Лінійний струм | 8,0 А при 100 В (важкий режим роботи) 6,7 А при 120 В (важкий режим роботи) |
Максимальний вхідний струм | 6,7 А |
Максимальна вихідна напруга | 240 В |
Повна потужність | 1,6 кВА при 240 В (важкий режим роботи) |
Максимальний струм перехідного процесу | 5,3 А впродовж 60 с (важкий режим роботи) 5,8 А впродовж 2 с (важкий режим роботи) |
Частота мережі | 50...60 Гц |
Допустиме відхилення частоти мережі | 5 % |
Ймовірний струм КЗ [Isc] | 1 кА |
Базовий струм навантаження при високому пе | 3,5 А |
Розсіювана потужність [Вт] | Природне: 34,0 В |
З функцією безпечного обмеження швидкості ( | Ні |
З функцією безпечного управління гальмами ( | Ні |
З функцією безпечної зупинки роботи (SOS) | Ні |
З функцією безпечного положення (SP) | Ні |
З функцією безпечної програмованої логіки | Ні |
З функцією безпечного контролю швидкості (SS | Ні |
З функцією безпечної зупинки 1 (SS1) | Ні |
З функцією безпечної зупинки 2 (SS2) | Ні |
З функцією безпечного відключення моменту ( | Ні |
З функцією безпечного обмеження положення ( | Ні |
З функцією безпечного напрямку (SDI) | Ні |
Тип захисту | Перенапруга в мережі Недонапруга в мережі Перевантаження по струму між вихідн. фазами та землею Захист від перегріву Коротке замикання між фазами двигуна Від втрати вхідної фази Тепловий захист двигуна i2t |
Момент затягування | 0,8 Н.м |
Ізоляція | Електрична між силовою частиною та системою керування |
Кількість в одному комплекті | Комплект з 14 шт. |
Ширина | 72 мм |
Висота | 143 мм |
Глибина | 131,2 мм |
Вага нетто | 0,8 кг |
Dimensions Drawings
Dimensions
Drive without EMC Conformity Kit
Connections and Schema
Single-Phase Power Supply Wiring Diagram
A1
Drive
KM1
Contactor (only if a control circuit is needed)
P1
2.2 kΩ reference potentiometer. This can be replaced by a 10 kΩ potentiometer (maximum).
Q1
Circuit breaker
(1)
Negative logic (Sink)
(2)
Positive logic (Source) (factory set configuration)
(3)
0...10 V or 0...20 mA
Recommended Schemes
2-Wire Control for Logic I/O with Internal Power Supply
LI1 :
Forward
LI• :
Reverse
A1 :
Drive
3-Wire Control for Logic I/O with Internal Power Supply
LI1 :
Stop
LI2 :
Forward
LI• :
Reverse
A1 :
Drive
Analog Input Configured for Voltage with Internal Power Supply
(1)
2.2 kΩ…10 kΩ reference potentiometer
A1 :
Drive
Analog Input Configured for Current with Internal Power Supply
(2)
0-20 mA 4-20 mA supply
A1 :
Drive
Connected as Positive Logic (Source) with External 24 vdc Supply
(1)
24 vdc supply
A1 :
Drive
Connected as Negative Logic (Sink) with External 24 vdc supply
(1)
24 vdc supply
A1 :
Drive
Загальнопромислові перетворювачі частоти серії Altivar 12 призначені для регулювання швидкості 3-фазних асинхронних двигунів змінного струму з к. з. ротором з можливістю переключення обмоток Y/D.
Дана серія ПЧ застосовується, якщо Ваш двигун має можливість переключення обмоток з зірки 380В на трикутник 220В, при чому потужність двигуна не втрачається.
Живлення ПЧ від 1-фазної мережі дає можливість їх широкого застосування в малих машинах на установках та в побутових умовах, де немає живлення 380В 3Ф.
Основні атрибути | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
Потужність | 0.55 кВт |
Кількість дискретних виходів | 2 |
Максимальний струм | 3.5 А |
Кількість фаз | 1 |
- Ціна: 7 822,14 ₴
