Кнопка аварійної зупинки XB7, ø22, 2NC, IP65
-15%
- В наявності
- Код: XB7NS8444
775,19 ₴
658,91 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кнопка аварійної зупинки XB7, ø22, 2NC, IP65
775,19 ₴658,91 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Кнопка керування "Грибок" 2NC 22мм без підсвічування червона з фіксацією [XB7NS8444] Harmony XB7 Schneider Electric
Основні документи
| Серія продукту | Harmony XB7 |
|---|---|
| Тип виробу або компоненту | Emergency stop push-button |
| Назва пристрою | XB7 |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 10 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | Mechanical latching |
| Перезавантаження | Turn to release |
| Профіль пристрою керування | Червоний mushroom Ø 40 mm, без маркування |
| Тип контакту та з'єднання | 1 нормально розімкнений + 1 нормально замкнений |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником в соответствии с IEC 60947-1 Гвинтовий затискач, 1 x 0.34...2 x 2.5 мм² без кабельного наконечника в соответствии с IEC 60947-1 |
| Опис виробу | Monolithic product |
| Габаритна ширина CAD | 40 мм |
|---|---|
| Габаритна висота CAD | 40 мм |
| Габаритна глибина CAD | 72 мм |
| Опис клем ISO n°1 | (13-14)NO (21-22)NC |
| Маса нетто | 0,035 кг |
| Монтаж пристрою | Fixing hole - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с IEC 60947-1 |
| Центр фіксації | >= 30 x 40 мм (support panel) Метал 1…6 мм >= 30 x 40 мм (support panel) Пластик 2…6 мм |
| Спосіб кріплення | Fixing nut beneath head 2…2,4 Н.м |
| Робота контакту | Миттєва дія |
| Використання контатів | Standard |
| Примусове розмикання | З в соответствии с IEC 60947-5-1 appendix K |
| Механічна зносостійкість | 100000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно доIEC 60947-1 |
| Форма головки гвинта | Cross совместим с JIS No 1 Cross совместим с Philips no 1 Cross совместим с pozidriv No 1 Щілинний совместим с flat Ø 4 mm Щілинний совместим с flat Ø 5.5 mm |
| Захист від короткого замикання | 4 А Плавка вставка тип gG відповідно доIEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 250 В 3) в соответствии с IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно доIEC 60947-1 |
| [Ie] номінальний робочий струм | 0,1 А в 250 В, DC-13, R300 відповідно доIEC 60947-5-1 0,22 А в 125 В, DC-13, R300 відповідно доIEC 60947-5-1 0,75 А в 240 В, AC-15, C300 відповідно доIEC 60947-5-1 1,5 А в 120 В, AC-15, C300 відповідно доIEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, DC-13, 0,3 А на 24 В 216000 цикл/хв 0,5 в соответствии с IEC 60947-5-1 додаток С 1000000 циклів, AC-15, 0,03 А на 230 В 216000 цикл/хв 0,5 в соответствии с IEC 60947-5-1 додаток С 1000000 циклів, AC-15, 0,09 А на 240 В 108000 цикл/хв 0,5 в соответствии с IEC 60947-5-1 додаток С |
| Електрична надійність | Λ < 5 x 10exp(-7) на 17 В и 5 мА в соответствии с IEC 60947-5-4 |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно доIEC 60536 |
| Ступінь захисту | IP20 в соответствии с IEC 60529 (rear face) IP65 в соответствии с IEC 60529 (front face) |
| Ступінь захисту NEMA | NEMA 12 в соответствии с UL 50 NEMA 3 в соответствии с UL 50 |
| Стандарти | IEC 60947-5-5 UL 508 IEC 60947-1 IEC 60947-5-1 CSA C22.2 № 14 IEC 60364-5-53 IEC 60204-1 ISO 13850 |
| Сертифікація виробу | ГОСТ CCC |
| Вібростійкість | 5 gn (f= 2…500 Гц)відповідно доIEC 60068-2-6 |
| Ударостійкість | 15 gn (продолжительность = 11 мс) для half sine wave acceleration відповідно доМЕК 60068-2-27 |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
Кнопка аварійної зупинки тригерній дії червона повернення поворотом 1НО+1НЗ (XB7NS8445)
Dimensions Drawings
Non-illuminated Pushbutton

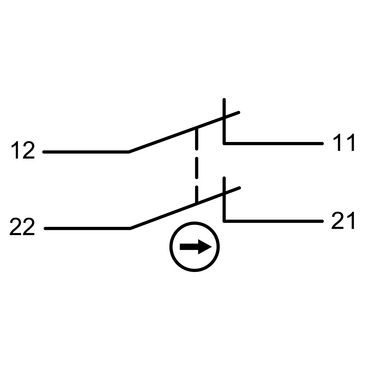

Connections and Schema
Wiring
| Основні | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
| Колір кнопки | Червоний |
| Напруга | 220 В |
| Повернення у вихідне положення | Повторне натискання кнопки |
- Ціна: 658,91 ₴
