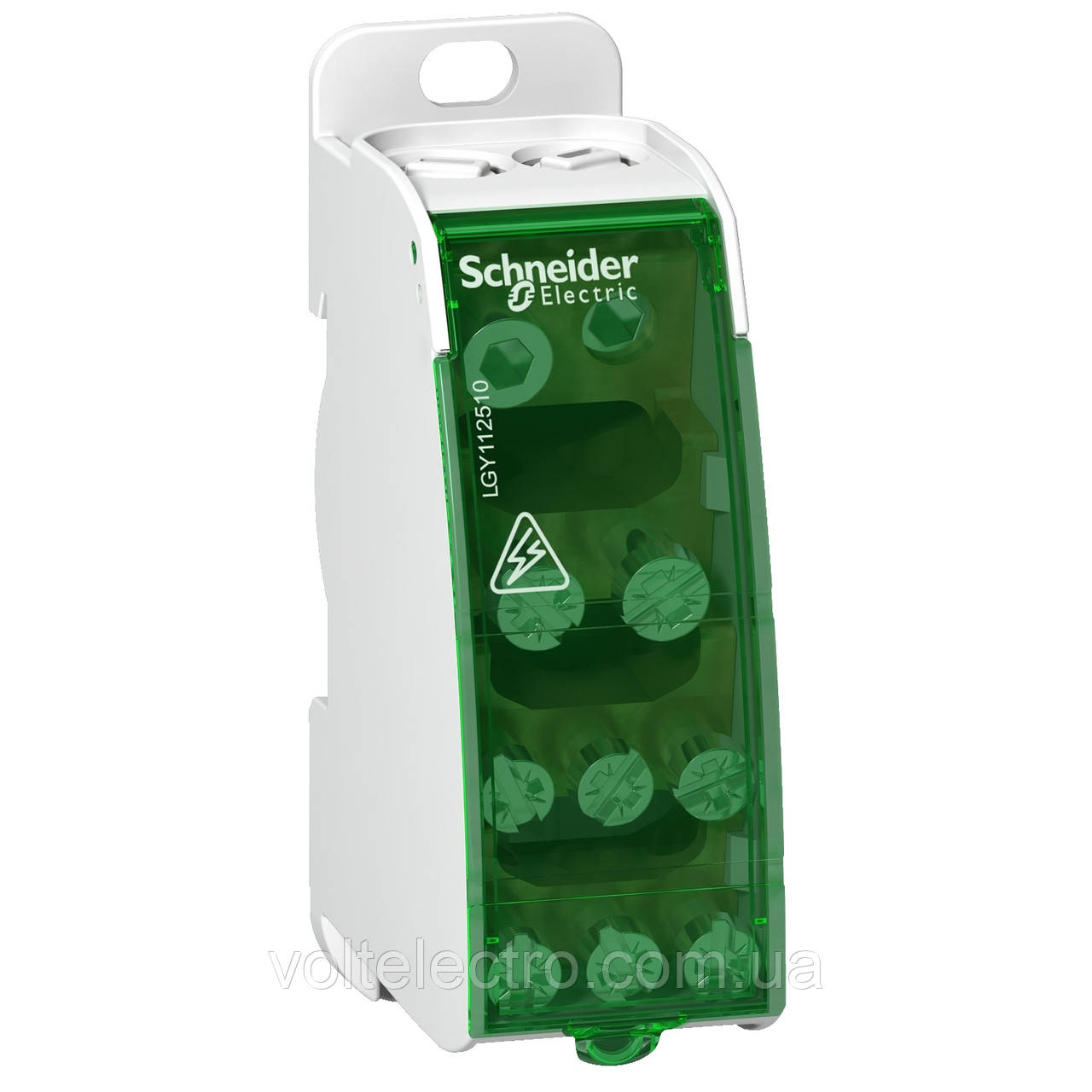

Розподільний блок 125А на DIN-рейку, Linergy DS Schneider Electric LGY112510
- В наявності
- Код: LGY112510
1 579,03 ₴
1 342,17 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
РОЗПОД. БЛОК LINERGY DS 1П 125А 10ПРИЄД.
LGY112510
Документи
Опис

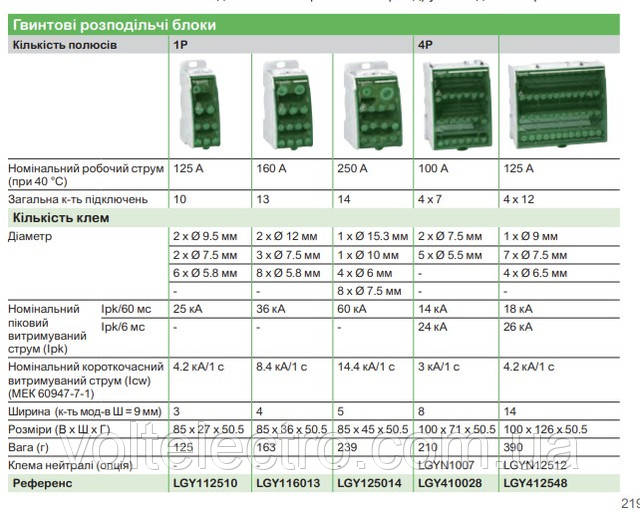

Гвинтові розподільні блоки Linergy DS можна встановити на стандартну DIN-рейку або на монтажну пластину. Вони призначені для 1P інсталяцій. Кількість полюсів - 1. Загальна кількість підключення - 10 роз'ємів. Номінальний робочий струм Ie становить 125 А. Номінальний піковий струм стійкості Ipk/60 мс становить 25 кОм. Номінальне витримуване значення короткочасного струму лінії Icw згідно з МЕК 60947-7-1 становить 4,2 кА мс/1с. Ширина з кроком 9 мм дорівнює 3. Містить клеми діаметром 2x9,5 мм, 2x7,5 мм, 6x5,8 мм. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 8 кВ. Номінальна робоча напруга Ue становить 230 В змінного струму (Ph/N), 440 В змінного струму (Ph/Ph). Робоча частота 50 Гц або 60 Гц. Ступінь забруднення 3. Категорія перенапруги III. Відповідно до стандарту МЕК 60947-1 діелектрична стійкість становить 2500 В змінного струму. Поперечний переріз 35 мм2. Розміри: (В) 85 мм x (Ш) 27 мм x (Г) 50,5 мм. Вага 125г. Робоча температура від -25°C до +55°C. Відповідають стандартам МЕК 60947-7-1 і МЕК 61439-1 & 2.
Технічні характеристики
| Діапазон | Linergy |
|---|---|
| Назва продукту | Linergy DS |
| Тип виробу або компоненту | Розподільний блок |
| Монтажна опора | DIN-рейка |
|---|---|
| Сумісність серії | Prisma G Prisma P Prisma PH Prisma Упаковка Spacial Kaedra Pragma TeSys |
| Сумісність продуктів | Просторові корпуси |
| Опис полюсів | 1P |
| Розподільчий блок відводів | 10 отворів |
| [Ue] номінальна робоча напруга | 230 В змінний струм Ph/N 440 В змінний струм Ph/Ph |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ie] номінальний робочий струм | 125 А на 40 °C |
| [Icw] номінальний короткочасно допустимий ст | 4,2 кА для 1 с |
| [Ipk] номінальний ударний струм | 25 кА |
| Клеми підключення | Живлення Гвинтовий затискач 2 кабель(і) 10…35 мм² жорсткий Живлення Гвинтовий затискач 2 кабель(і) 6…35 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 2 кабель(і) 2,5…25 мм² жорсткий Розподіл Гвинтовий затискач 2 кабель(і) 1,5…16 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 6 кабель(і) 1,5…16 мм² жорсткий Розподіл Гвинтовий затискач 6 кабель(і) 1,5…10 мм² гнучкий з кабельним наконечником |
| Момент затягування | Розподіл: 2 Н.м плоский викрутка 7,5 мм Розподіл: 2 Н.м PZ2 викрутка 7,5 мм Живлення: 8 Н.м плоский викрутка 9,5 мм Живлення: 8 Н.м PZ2 викрутка 9,5 мм Розподіл: 2 Н.м плоский викрутка 5,8 мм Розподіл: 2 Н.м PZ2 викрутка 5,8 мм |
| Кількість модулів Ш = 9 мм | 3 |
| Висота | 85 мм |
| Ширина | 27 мм |
| Глибина | 50,5 мм |
| Маса нетто | 0,127 кг |
| Колір | Білий (RAL 9003) |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип обладнання | Пункт розподільчий |
- Ціна: 1 342,17 ₴
