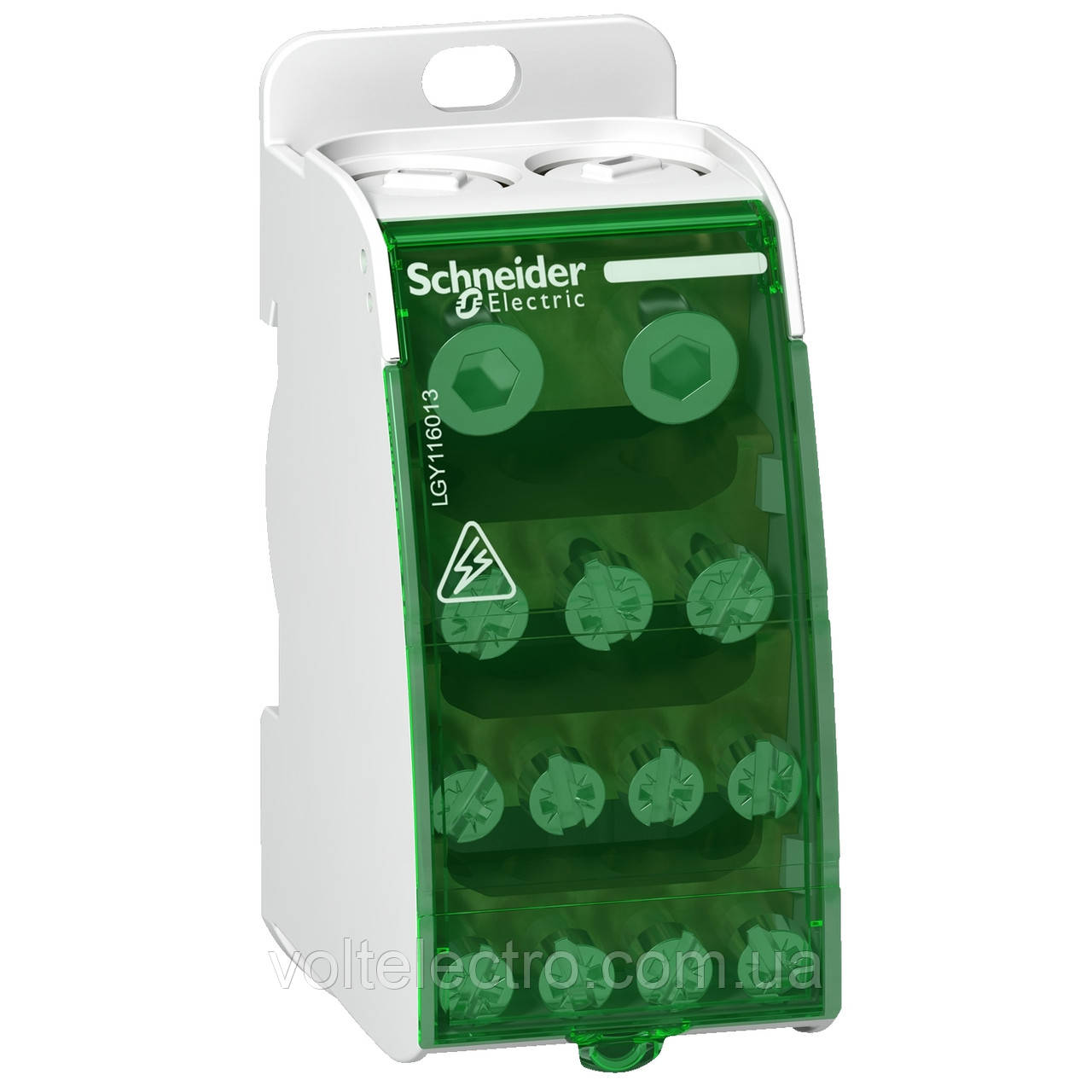

Блок розподільний Linergy DS, 1п, 160А, Schneider Electric LGY116013

- В наявності
- Код: LGY116013
1 739,27 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
РОЗПОД. БЛОК LINERGY DS 1П 160А 13ПРИЄД.
Блок розподільчий Linergy DS 1P 160А 13 отворів
LGY116013
РОЗПОД. БЛОК LINERGY DS 1П 160А 13ПРИЄД.
LGY116013
Опис полюсів:
Кількість модулів Ш = 9 мм:
Розподільчий блок відводів:
Опис
Гвинтові розподільні блоки Linergy DS можна встановити на стандартну DIN-рейку або на монтажну пластину. Вони призначені для 4P інсталяцій. Кількість полюсів - 4. Загальна кількість підключення - 13 роз'ємів. Номінальний робочий струм Ie становить 125 А. Номінальний піковий витримуваний струм Ipk/60 мс становить 18 кОм, а Ipk/6 мс — 26 кОм. Номінальне витримуване значення короткочасного струму Icw згідно з МЕК 60947-7-1 становить 4,2 кА мс/1с. Ширина з кроком 9 мм становить 14. Містить клеми діаметром 1x9 мм, 7x7,5 мм, 4x6,5 мм. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 8 кВ. Номінальна робоча напруга Ue становить 230 В змінного струму (Ph/N), 440 В змінного струму (Ph/Ph). Робоча частота 50 Гц або 60 Гц. Ступінь забруднення 3. Категорія перенапруги III. Відповідно до стандарту МЕК 60947-1 діелектрична стійкість становить 2500 В змінного струму. Поперечний переріз 35 мм2. Розміри: (В) 100 мм x (Ш) 126 мм x (Г) 50,5 мм. Вага 390г. Робоча температура від -25°C до +55°C. Відповідають стандартам МЕК 60947-7-1 і МЕК 61439-1 & 2.
Документи
Діапазон | Linergy |
---|---|
Назва продукту | Linergy DS |
Тип виробу або компоненту | Розподільний блок |
Монтажна опора | DIN-рейка |
---|---|
Сумісність серії | Prisma G Prisma P Prisma PH Prisma Упаковка Spacial Kaedra Pragma TeSys |
Сумісність продуктів | Просторові корпуси |
Опис полюсів | 1P |
Розподільчий блок відводів | 13 отворів |
[Ue] номінальна робоча напруга | 230 В змінний струм Ph/N 440 В змінний струм Ph/Ph |
[Ui] номінальна напруга ізоляції | 500 В змінний струм |
[Uimp] номінальна імпульсна витримувана напру | 8 кВ |
[Ie] номінальний робочий струм | 160 А на 40 °C |
[Icw] номінальний короткочасно допустимий ст | 8,4 кА для 1 с |
[Ipk] номінальний ударний струм | 36 кА |
Клеми підключення | Живлення Гвинтовий затискач 2 кабель(і) 25…70 мм² жорсткий Живлення Гвинтовий затискач 2 кабель(і) 16…50 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 3 кабель(і) 2,5…25 мм² жорсткий Розподіл Гвинтовий затискач 3 кабель(і) 1,5…16 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 8 кабель(і) 1,5…16 мм² жорсткий Розподіл Гвинтовий затискач 8 кабель(і) 1,5…10 мм² гнучкий з кабельним наконечником |
Момент затягування | Розподіл: 2 Н.м плоский викрутка 7,5 мм Розподіл: 2 Н.м PZ2 викрутка 7,5 мм Розподіл: 2 Н.м плоский викрутка 5,8 мм Розподіл: 2 Н.м PZ2 викрутка 5,8 мм Живлення: 9 Н.м плоский викрутка 12 мм Живлення: 9 Н.м PZ2 викрутка 12 мм |
Кількість модулів Ш = 9 мм | 4 |
Висота | 85 мм |
Ширина | 36 мм |
Глибина | 50,5 мм |
Маса нетто | 0,168 кг |
Колір | Білий (RAL 9003) |
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
