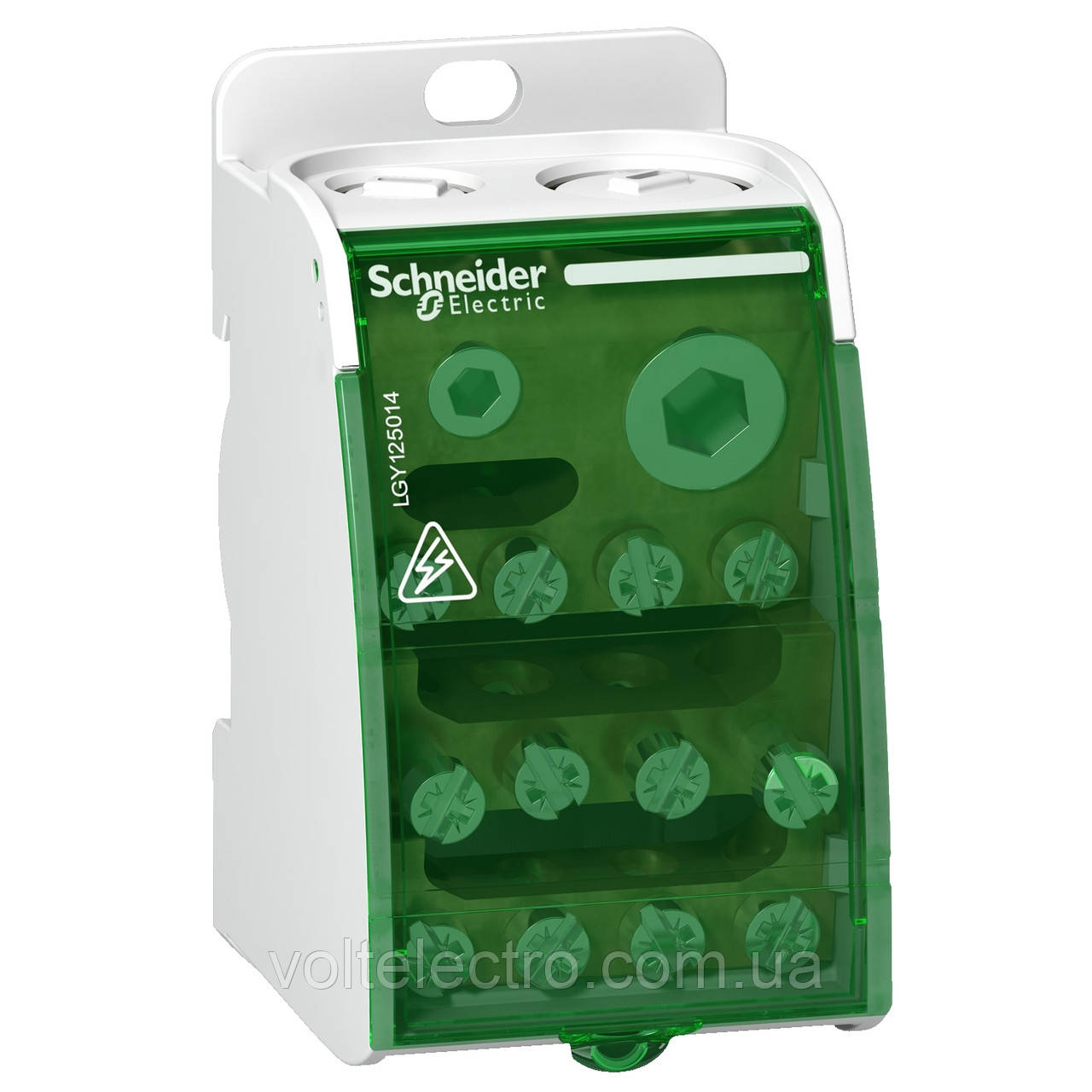

РОЗПОД. БЛОК LINERGY DS 1П 250А 14ПРИЄД.

LGY125014

Займає 2,5 модулі. Гвинтові клеми

Живлення: гвинтовий затискач 1 кабель(и) 35…120 мм² жорсткий
Живлення: гвинтовий затискач 1 кабель(и) 23…95 мм² гнучкий з кабельним наконечником
Розподіл: гвинтовий затискач 4 кабель(и) 1,5…16 мм² жорсткий
Розподіл: гвинтовий затискач 4 кабель(и) 1,5…10 мм² гнучкий з кабельним наконечником
Розподіл: гвинтовий затискач 8 кабель(і) 2,5…25 мм² жорсткий
Розподіл: гвинтовий затискач 8 кабель(и) 1,5…16 мм² гнучкий з кабельним наконечником
Розподіл: гвинтовий затискач 1 кабель(и) 1,5 …50 мм² жорсткий
Розподіл: гвинтовий затискач 1 кабель(и) 1,5…35 мм² гнучкий з кабельним наконечником





Опис полюсів:

1P

Кількість модулів Ш = 9 мм:

5

Розподільчий блок відводів:

14 отворів



Основні документи

Каталог

Паспорт продукту



Опис

Гвинтові розподільні блоки Linergy DS можна встановити на стандартну DIN-рейку або на монтажну пластину. Вони призначені для 1P інсталяцій. Кількість полюсів - 1. Загальна кількість підключення - 14 роз'ємів. Номінальний робочий струм Ie становить 250 А. Номінальний піковий струм стійкості Ipk/60 мс становить 36 кВ. Номінальне витримуване значення короткочасного струму Icw згідно з МЕК 60947-7-1 становить 8,4 кА мс/1с. Ширина з кроком 9 мм дорівнює 4. Містить клеми діаметром 2x12 мм, 3x7,5 мм, 8x5,8 мм. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 8 кВ. Номінальна робоча напруга Ue становить 230 В змінного струму (Ph/N), 440 В змінного струму (Ph/Ph). Робоча частота 50 Гц або 60 Гц. Ступінь забруднення 3. Категорія перенапруги III. Відповідно до стандарту МЕК 60947-1 діелектрична стійкість становить 2500 В змінного струму. Поперечний переріз 35 мм2. Розміри: (В) 85 мм x (Ш) 36 мм x (Г) 50,5 мм. Вага 163 г. Робоча температура від -25°C до +55°C. Відповідають стандартам МЕК 60947-7-1 і МЕК 61439-1 & 2.



Головне

Діапазон	Linergy
Назва продукту	Linergy DS
Тип виробу або компоненту	Розподільний блок

Дополнительно

Монтажна опора	DIN-рейка
Сумісність серії	Prisma G Prisma P Prisma PH Spacial TeSys
Сумісність продуктів	Просторові корпуси
Опис полюсів	1P
Розподільчий блок відводів	14 отворів
[Ue] номінальна робоча напруга	230 В змінний струм Ph/N 440 В змінний струм Ph/Ph
[Ui] номінальна напруга ізоляції	500 В змінний струм
[Uimp] номінальна імпульсна витримувана напру	8 кВ
[Ie] номінальний робочий струм	250 А на 40 °C
[Icw] номінальний короткочасно допустимий ст	14,4 кА для 1 с
[Ipk] номінальний ударний струм	60 кА
Клеми підключення	Розподіл Гвинтовий затискач 4 кабель(і) 1,5…16 мм² жорсткий Розподіл Гвинтовий затискач 4 кабель(і) 1,5…10 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 8 кабель(і) 2,5…25 мм² жорсткий Розподіл Гвинтовий затискач 8 кабель(і) 1,5…16 мм² гнучкий з кабельним наконечником Живлення Гвинтовий затискач 1 кабель(і) 35…120 мм² жорсткий Живлення Гвинтовий затискач 1 кабель(і) 23…95 мм² гнучкий з кабельним наконечником Розподіл Гвинтовий затискач 1 кабель(і) 1,5…50 мм² жорсткий Розподіл Гвинтовий затискач 1 кабель(і) 1,5…35 мм² гнучкий з кабельним наконечником
Момент затягування	Розподіл: 2 Н.м плоский викрутка 7,5 мм Розподіл: 2 Н.м PZ2 викрутка 7,5 мм Живлення: 10 Н.м плоский викрутка 15,3 мм Живлення: 10 Н.м PZ2 викрутка 15,3 мм Розподіл: 4 Н.м плоский викрутка 10 мм Розподіл: 4 Н.м PZ2 викрутка 10 мм Розподіл: 2 Н.м плоский викрутка 6 мм Розподіл: 2 Н.м PZ2 викрутка 6 мм
Кількість модулів Ш = 9 мм	5
Висота	85 мм
Ширина	45 мм
Глибина	50,5 мм
Маса нетто	0,252 кг
Колір	Білий (RAL 9003)
