Трифазне реле контролю напруги та струму FRVA3-63A 4823117858151
- В наявності
- Код: FRVA3-63A
2 350 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Реле контролю напруги та струму FRVА3-63A
Реле контролю напруги та струму FRVА3-63A призначене для безперервного контролю ввеличин напруги та струму та захисту обладнання від недопустимих коливань напруги та перевантаження.
|
Відповідність стандарту |
EN/IEC 60730-1 |
|
Номінальна напруга Un, V |
230 |
|
Номінальна частота, f, Hz |
50/60 |
|
Номінальна напруга ізоляції Ui, V |
450 |
|
Кількість та вид контактів |
3 NO |
|
Максимальний комутаційний струм Imax, А (протягом 10 хвилин) |
90 |
|
Діапазон уставки струму, А |
1-63 |
|
Послідовність фаз |
ON/OFF |
|
Уставка при перенапрузі, V |
220-280 |
| Уставка при зниженні напруги, V |
80-210 |
|
Точність вимірювання напруги, % |
1 |
|
Затримка увімкнення, s |
5-600 |
|
Затримка спрацювання при перевантаженні, s |
0-600 |
|
Діапазон регулювання при асиметрії, V |
20-99-OFF |
|
Затримка спрацювання при асиметрії, s |
10 |
|
Тривалість перевантаження по струму, s |
OFF-1-20 |
|
Налаштування режима роботи |
асинхронний/синхронний |
|
Функція паролю |
ON/OFF
|
|
Ступінь захисту |
ІР20 |
|
Зносостійкість |
104/106 |
|
Перетин провідників, що під’єднуються, mm2 |
0.5...25 |
|
Момент затиску болтів, Nm |
3.5 |
|
Кріплення на DIN-рейку |
TN 35 |
|
Висота над рівнем моря, m |
2000 |
|
Діапазон робочих температур, °C |
-5...+40 |
|
Температура зберігання, °C |
-25...+55 |
|
Маса, кг |
0,33 |
- Принципова схема

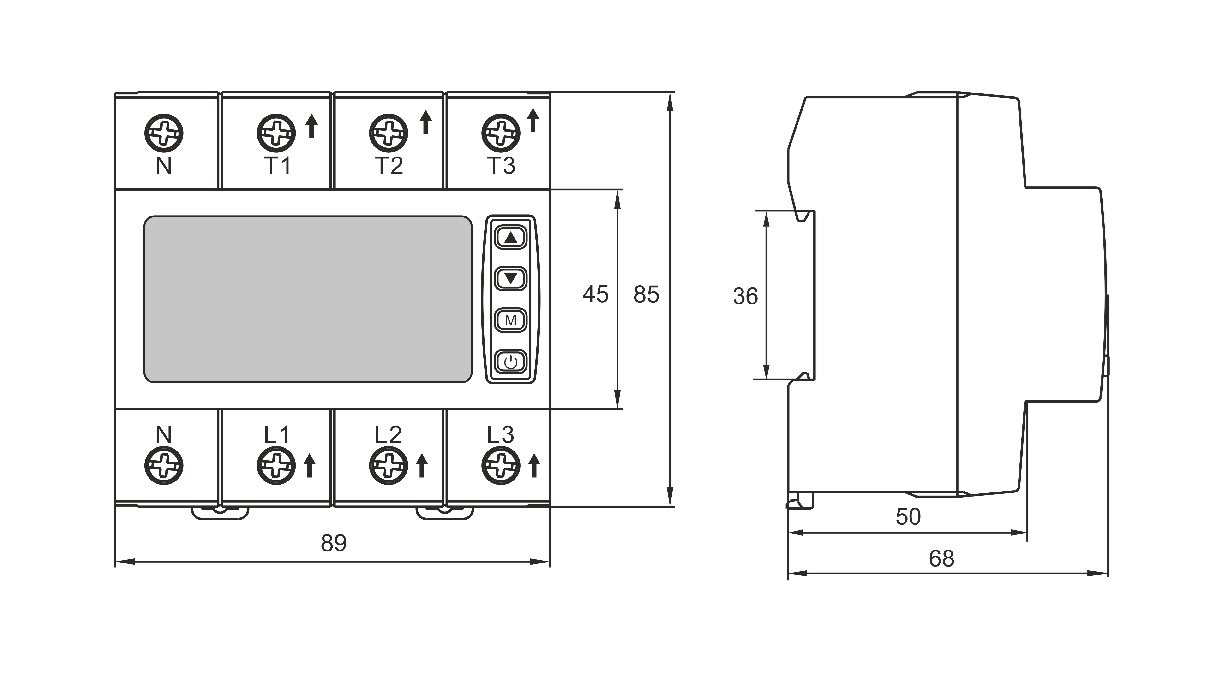

- Габаритні розміри
Монтаж та експлуатація
Реле монтується в пластиковий або монтажний бокс на стандартну DIN-рейку 35 мм за допомогою двопозиційних фіксаторів. Реле встановлюється після захисного автоматичного вимикача. Реле має бути захищене автоматичним вимикачем або запобіжником з максимальним номінальним струмом не більше 75% від максимального струму реле. Підключення реле ( виробу ) має виконуватись згідно схеми підключення . Виріб не вимагає спеціального обслуговування в процесі експлуатації. Регулярно , не менше одного разу на 6 місяців , необхідно підтягувати ґвинтові затиски реле.
Монтаж та підключення виробу повинні проводитися при знятій напрузі. Можливість експлуатації виробу в умовах, відмінних від зазначених у п.3 даної інструкції повинна узгоджуватися з виробником. Встановлюватися в розподільчі щити, що мають клас захисту не нижче I і ступінь захисту не нижче IP30. Недотримання вимог даної інструкції може призвести до неправильного функціонування виробу, ураження електричним струмом, пожежі.
| Основні | |
|---|---|
| Виробник | Промфактор |
| Країна виробник | Україна |
| Кількість замикаючих контактів | 1 шт. |
| Кількість розмикальних контактів | 1 шт. |
| Ступінь захисту IP | 21 |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Максимальний струм | 63 А |
| Номінальний струм | 63 А |
